PCB empedans nedir? PCB empedans, PCB üzerindeki iletkenler, iletim hatları veya bileşenler arasındaki empedans ifade eder. Yüksek hızlı dijital devrelerde ve RF devrelerinde, PCB direnç doğru bir şekilde kontrol edilmesi, sinyal iletim kalitesini sağlamanın temel faktörlerinden biridir. Farklı sinyal hatları PCB üzerinde iletilirken, PCB malzemesi, hat genişliği, hat aralığı, katmanlar arası mesafe ve ortam sıcaklığı gibi faktörlerden etkilenir ve bu da farklı empedans özelliklerinin ortaya çıkmasına neden olur.
Empedans (Z), devrenin alternatif akım sinyallerine karşı gösterdiği toplam dirençtir; direnç, kapasitans ve endüktansın birleşimiyle belirlenir ve birimi ohm (Ω) olarak ifade edilir. Doğru akım devrelerinde direnç, empedansn ana kaynağıdır; ancak yüksek frekanslı alternatif akım devrelerinde kapasitans ve endüktansın etkisi daha büyüktür — hatlar arasındaki parazitik kapasitans sinyal enerjisini “depolar” ve iletkenlerin endüktansı akım değişimini “engeller”; bu ikisi birlikte direnç oluşturur.
PCB için yaygın empedans değerleri 50Ω (RF sinyali), 75Ω (video sinyali), 100Ω (diferansiyel sinyal) vb. şeklindedir. Bu değerler rastgele belirlenmez, aksine yonga ve konektörlerin özelliklerine göre belirlenen “kabul görmüş standartlar”dır. Örneğin, RF yongasının çıkış empedans genellikle 50Ω olarak tasarlanır; sinyal enerjisinin maksimum düzeyde iletilebilmesi ve yansıma kayıplarının azaltılabilmesi için PCB hatlarının da 50Ω’da tutulması gerekir.
Empedans Sınıflandırması
(1) Tek Uçlu impedans (Single-Ended Impedance): Tek bir sinyal hattında ölçülen impedans (yaygın olarak kullanılır);

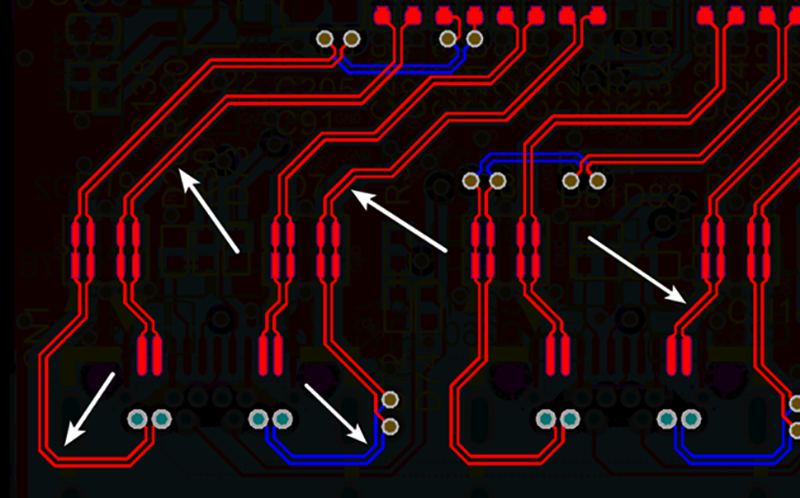

(2) Diferansiyel impedans (Differential Impedance): Diferansiyel sürücüde, eşit genişlikte ve eşit aralıklı iki iletim hattında ölçülen impedans (yaygın olarak kullanılır);
(3) Koplaner impedans (Coplanar Impedance): Sinyal hattının çevresindeki GND/VCC arasında iletim sırasında ölçülen empedans (yaygın olarak kullanılmaz).
Empedans etkileyen faktörler:
1.Empedans hat genişliği: impedans hat genişliği ile impedans ters orantılıdır; hat genişliği ne kadar ince olursa direnç o kadar büyük, hat genişliği ne kadar kalın olursa empedans o kadar düşük olur.
2.Dielektrik kalınlığı: Dielektrik kalınlığı ile impedans doğru orantılıdır; dielektrik ne kadar kalın olursa direnç o kadar büyük, dielektrik ne kadar ince olursa impedans o kadar düşük olur.
3.Empedans dielektrik sabiti: Dielektrik sabiti ile impedans ters orantılıdır; dielektrik sabiti ne kadar yüksekse, impedans o kadar düşük olur; dielektrik sabiti ne kadar düşükse, impedans o kadar yüksek olur.
4.Lehim önleyici kalınlığı: Lehim önleyici kalınlığı ile impedans ters orantılıdır; belirli bir kalınlık aralığında, lehim önleyici kalınlığı ne kadar kalınsa, direnç o kadar düşük olur; lehim önleyici kalınlığı ne kadar inceyse, impedans o kadar yüksek olur.
5.Bakır folyo kalınlığı: Bakır folyo kalınlığı ile direnç ters orantılıdır; bakır ne kadar kalınsa empedans o kadar düşük, bakır ne kadar inceyse empedans o kadar yüksek olur.
6.Diferansiyel empedans: Mesafe ile direnç arasında doğru orantı vardır; mesafe ne kadar büyükse, empedans o kadar büyük olur; diğer etkenler ise karakteristik empedans ile aynıdır.
7.Ko-planar empedans: İletkenler arasındaki mesafe ile direnç arasında doğru orantı vardır; mesafe ne kadar büyükse, empedans o kadar büyük olur; diğer etkenler ise karakteristik direnç ile aynıdır.
PCB empedans hesaplamasında etkili olan temel parametreler
PCB direnç hesaplamasının özü, fiziksel yapının ve malzeme özelliklerinin impedans üzerindeki etkisini nicel olarak belirlemektir. Temel parametreler dört sınıfa ayrılabilir ve bu parametrelerdeki en ufak değişiklikler bile empedans dalgalanmalarına neden olabilir
İletim Hattı Geometrik Parametreleri
Hat Genişliği (W): Hat genişliği, direnç etkileyen önemli bir faktördür. Tek uçlu hattın genişliği arttığında, karakteristik direnç azalır. Örneğin, mikroşerit hattın genişliği 0,2 mm’den 0,4 mm’ye çıktığında, karakteristik empedans 𝑍0 60 Ω’dan 40 Ω’a düşebilir. Diferansiyel hatlar için ise, hat aralığı (S) arttığında diferansiyel direnç yükselir. Örneğin, hat aralığı 0,3 mm’den 0,5 mm’ye çıktığında, diferansiyel empedans 𝑍𝑑𝑖𝑓𝑓 90 Ω’dan 110 Ω’a çıkabilir.
Diyelektrik kalınlığı (H): Dielektrik kalınlığı, iletim hattı ile referans düzlemi (toprak/güç katmanı) arasındaki mesafedir. Dielektrik kalınlığı arttığında, direnç genellikle artar. Örneğin, mikroşerit hattın dielektrik kalınlığı 0,1 mm’den 0,2 mm’ye çıktığında, 𝑍0 50 Ω’dan 65 Ω’a çıkabilir.
Bakır folyo kalınlığı (T): Bakır folyo kalınlığı da direnç etki eder. Bakır folyo ne kadar kalınsa, yüzey etkisinin etkisi genellikle o kadar az olur, ancak direnç hafifçe düşer. Örneğin, 1 oz bakır folyo 3 oz bakır folyo ile değiştirildiğinde, 𝑍0 50 Ω’dan 48 Ω’a düşebilir.
Dielektrik Malzeme Parametreleri
Dielektrik Sabiti (Er): Dielektrik sabiti, dielektrik malzemenin temel göstergesidir. Malzemenin dielektrik sabiti ne kadar yüksekse, sinyal yayılma hızı genellikle o kadar yavaş olur ve empedans da o kadar düşük olur. Yaygın bir PCB baz malzemesi olan FR-4’ün, oda sıcaklığında 1 GHz frekansta göreceli dielektrik sabiti yaklaşık 4,2-4,8’dir. Rogers RO4350 gibi yüksek frekanslı alt tabakaların bağıl dielektrik sabiti yaklaşık 3,48’dir ve 5G RF gibi yüksek frekanslı uygulamalar için uygundur. Dikkat edilmesi gereken nokta, dielektrik sabitinin frekansa göre değişmesidir; örneğin, FR-4’ün 10 GHz’de dielektrik sabiti 3,8’e düşer ve frekans özelliklerinin göz ardı edilmesi hesaplama sapmalarına neden olabilir.
Referans Düzlem Tasarım Parametreleri
Referans düzlemin bütünlüğü: Referans düzlemin tasarımı, geri dönüş akım yolunu doğrudan etkiler. Referans düzlemde yarık veya boşluk varsa, geri dönüş yolu uzar ve bu da eşdeğer impedans yükselmesine neden olabilir. Örneğin, yüksek hızlı sinyal hattının altındaki referans düzlemde bir yarık açıldığında, 𝑍0 50Ω’dan 70Ω’a değişebilir ve sinyal yansımasına neden olabilir.
Üretim Süreci Parametreleri
Üretim toleransları: Üretim sürecindeki hat genişliği toleransı (genellikle ±0,02 mm), dielektrik kalınlığı toleransı (±10%) ve bakır folyo pürüzlülüğü (skin effect kaybını etkiler), gerçek impedans ile teorik hesap değeri arasında farklara neden olabilir. Örneğin, tasarım hattı genişliği 0,3 mm ise, proses sapması nedeniyle fiilen 0,32 mm’ye çıkarsa, 𝑍0 50 Ω’dan 47 Ω’a düşebilir.
Empedans uyumu prensibi şudur: Yük impedans ile iletim hattının karakteristik direnç eşit olduğunda, iletim hattındaki sinyal yansıma oluşturmaz ve enerji yük tarafından emilir. Bu duruma “uyum” denir; yük impedans ile iletim hattının karakteristik direnç eşit olmadığında ise, iletim hattındaki sinyal yansıma oluşturur, enerjinin bir kısmı kaynağa geri yansıtılır, bu da sinyalin yansımasına, geri tepmesine, kayıplara ve başlangıçta iyi olan sinyal dalga formunun bozulmasına (sürge, çökme, çan sesi fenomeni) neden olur; bu durum devrenin performansını ve hatta işlevselliğini doğrudan etkiler.
Empedans Kontrolü (Impedance Controling): Devre kartı iletkenlerde çeşitli sinyaller iletilir; iletim hızını artırmak için frekansı yükseltmek gerekir. Devrenin kendisi, aşındırma, katman kalınlığı, iletken genişliği gibi farklı faktörler nedeniyle direnç değerinde değişikliklere neden olabilir ve bu da sinyal bozulmasına yol açar. Bu nedenle, yüksek hızlı devre karti iletkenlerin direnç değerleri belirli bir aralıkta tutulmalıdır; buna “impedans kontrolü” denir.
Özgül Empedans Kontrolü: Baskılı Devre Kartı Üretim Süreci Kontrol Noktaları
Film Hazırlama Yönetimi ve Kontrolü
Film hazırlama ortamı, sabit sıcaklık ve nemli bir oda olmalıdır; sıcaklık 21±2°C, nem ise %55±5 olarak kontrol edilmeli ve ortamın tozsuz olması sağlanmalıdır.
Çizgi genişliğine yönelik proses telafisi yapılmalıdır.
Pane Tasarımı
Kaplama homojenliğini sağlamak için pane kenar genişliği çok dar olmamalıdır.
Elektrokaplama sırasında sahte katot eklenerek akım dağılımı sağlanmalıdır.
Pane kenarlarında Z0 testi için standart numune (kupon) tasarlanmalıdır.
Aşındırma İşlemi
Aşındırma proses parametreleri sıkı bir şekilde kontrol edilmeli, yan aşındırma olgusu en aza indirilmeli ve ilk kontrol çalışmaları yapılmalıdır.
Çizgi kenarlarında kalan bakır, bakır cürufu ve bakır parçacıklarının oluşumunu azaltın.
Çizgi genişliğini kontrol edin ve belirtilen aralıkta (±%10 veya ±0,02 mm) olduğundan emin olun.
AOI Kontrolü
İç katmanlı levhalarda, iletken çizgilerindeki kesiklik ve çıkıntı sorunlarını kesin olarak tespit etmek gerekir. Özellikle 2 GHz yüksek hızlı sinyaller için, 0,05 mm’lik bir kesiklik olsa bile levha hurdaya ayrılmalıdır.
İç katman hat genişliğini ve kusur durumunu sıkı bir şekilde kontrol etmek, bu konuda kilit öneme sahiptir.
Laminasyon İşlemi
Vakumlu laminasyon makinesi kullanılarak, basıncı düşürerek akışkan reçine miktarını azaltın ve mümkün olduğunca fazla reçine miktarını koruyun. Reçine, dielektrik sabiti εr’yi etkilediğinden, reçine miktarı fazla olduğunda εr nispeten düşer.
Laminasyon kalınlığı toleransını sıkı bir şekilde kontrol edin; levha kalınlığının düzensiz olması, dielektrik kalınlığında değişiklik anlamına gelir ve karakteristik impedans Z0’ı etkiler.
Taban Malzemesi Seçimi
Kesim işlemi, müşteri tarafından talep edilen levha modeline sıkı sıkıya uyularak gerçekleştirilmelidir. Levha modelinde hata yapılması, dielektrik sabiti εr’nin yanlış olması, levha kalınlığının hatalı olması gibi sorunlara yol açar. PCB üretim sürecinin diğer aşamaları doğru olsa bile, karakteristik impedans Z0 dielektrik sabiti εr’den büyük ölçüde etkilendiği için bu levha yine de hurdaya ayrılmalıdır.
Soldermask İşlemi
Levha yüzeyindeki soldermask, sinyal hattının karakteristik impedans Z0 değerini 1 – 3Ω düşürür. Teorik olarak soldermask kalınlığı çok fazla olmamalıdır, ancak pratikte bunun etkisi çok büyük değildir. Bakır iletkenlerin yüzeyi hava ile temas halindedir (havanın dielektrik sabiti εr nispeten düşüktür), bu nedenle ölçülen Z0 değeri yüksektir. Ancak lehim maskesi işlemi uygulandıktan sonra ölçülen Z0 değeri 1 – 3Ω düşer; bunun nedeni, lehim maskesinin dielektrik sabiti εr’nin 4,0 olması ve havanınkinden çok daha yüksek olmasıdır.
Su Emme Oranı Kontrolü
Bitmiş çok katmanlı levhalarda su emilimi mümkün olduğunca önlenmelidir. Suyun dielektrik sabiti εr = 75 olduğundan, su emildikten sonra karakteristik empedans Z0’da belirgin bir düşüşe ve kararsızlığa neden olur.
Profesyonel bir PCB tasarımcısı olan Geopcb, empedans kontrolü alanında derin ve sağlam bir deneyim birikimine sahiptir. PCB empedans kontrolü gibi karmaşık ve kritik bir görev karşısında, Geopcb titiz profesyonel yaklaşımı ve üstün teknik yetkinliği sayesinde, empedans etkileyen her bir kilit faktörü hassas bir şekilde kontrol eder.
