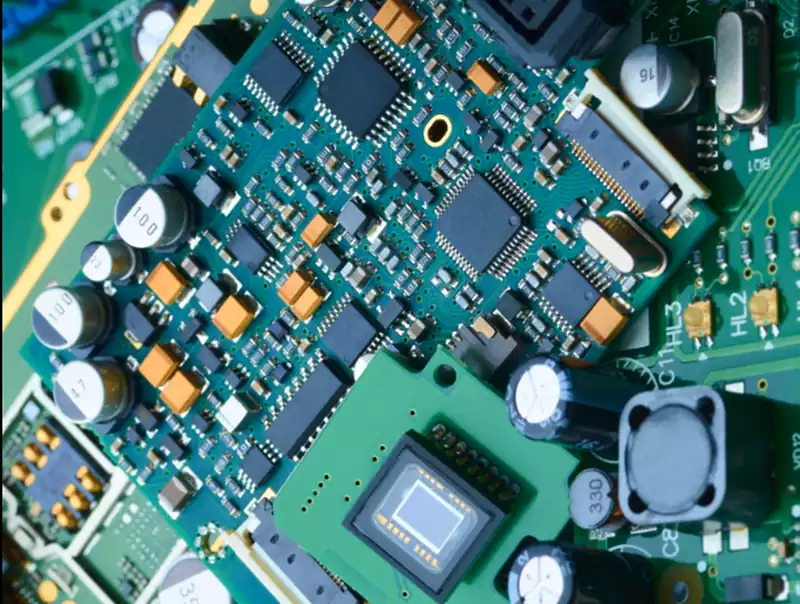

PCBA nedir? PCBA,PCB kart montajı (Printed Circuit Board Assembly) anlamına gelir. Bu, sadece basit bir baskılı devre kartı (PCB) değildir; daha ziyade, elektronik bileşenlerin (yüzeye monte cihazlar (SMT) ve delikli bileşenler (DIP) gibi) PCB kartına monte edilmesini ve lehimleme gibi işlemler yoluyla eksiksiz bir devre sisteminin oluşturulmasını içerir.
PCB ile PCB kart montajı arasındaki fark nedir?
PCB, ham, bileşenleri yerleştirilmemiş devre kartıdır; PCB kart montajı ise hemen çalışmaya hazır, bitmiş devredir. PCB, devre yollarının fiziksel tasarımına odaklanırken, PCBA bileşenleri içeren işlevsel devredir. Basit bir ezberleme kuralı şöyledir: PCB + Bileşenler + Lehimleme = PCB kart montajı . Aslında, PCB devre kartı montajı PCB olmadan var olamaz; PCB ilk adımdır ve PCB kart montajı bunun üzerine inşa edilir.
PCB ve PCB kart montajı Arasındaki Temel Farklar:
| Özellik | Baskılı devre kartı | PCB kart montajı |
| Tanım | Üzerinde açıkta duran, monte edilmemiş bileşenler bulunan elektriksel bağlantı sağlayan devre kartları | Üzerine elektronik bileşenlerin monte edildiği bir baskılı devre kartı, işlevsel bir devre oluşturur. |
| İşlev | Bileşenler için mekanik destek ve elektrik bağlantı yolları | Belirli elektronik işlevleri yerine getirmek |
| Bileşen | Yok (boş devre kartı) | Gerekli tüm elektronik bileşenler (dirençler, kondansatörler, entegre devreler vb.) |
| Görünüm | İletken izler, bağlantı noktaları ve geçiş delikleri içeren düzlemsel bir devre kartı | Çeşitli elektronik bileşenlerle donatılmış bir PCB kart montajı |
| Üretim | Alt tabaka üzerindeki bakır tabakayı aşındırın; Lehim maskesi tabakasını uygulayın. | Bileşenleri PCB üzerine yerleştirin ve lehimleyin (Yüzey Monte Teknolojisi, Delik İçinden Monte Teknolojisi) |
| Test | Bakır Kablolarda Süreklilik ve Kısa Devre Testi | Düzgün çalışmayı sağlamak için kapsamlı testler (ICT, işlevsel testler) |
| Sahne | Taban/Kaide | Tamamlanmış/Çalışır durumda olan devre |
| Başvuru | Tasarımın ilk aşamalarında, prototip oluşturma ve devre doğrulama amaçlı kullanım | Akıllı telefonlar, bilgisayarlar ve endüstriyel elektronik cihazlar gibi nihai ürünler için |
PCBA üretimi nedir? PCBA üretim süreci, üretimi tamamlamak için birbirini izleyen birçok adımı içerir ve temel olarak birkaç ana iş akışına ayrılır: SMT montajı → DIP yerleştirme → PCB montajı testi → konformal kaplama.
PCB kart montajı Süreç Akışı:
SMT Montajı
SMT montajı, PCB kart montajı üretimindeki ilk adımdır ve birçok hassas işlemi kapsar: İlk olarak, soğutulmuş lehim pastasının çözülmesi gerekir. Oda sıcaklığına getirildikten sonra, macunun homojenliğinin baskı standartlarını karşıladığından emin olmak için manuel olarak veya otomatik karıştırma ekipmanı aracılığıyla iyice karıştırılır. İşlenmiş lehim macunu daha sonra şablon yüzeyine eşit bir şekilde uygulanır.
Sileceklerin yönlü kazıma hareketiyle yönlendirilen macun, şablon açıklıklarından geçerek pcb kart montajı üzerindeki belirlenen pedlere hassas bir şekilde yerleştirilir. Baskıdan hemen sonra, SPI (Yüzey Montajı Denetimi) ekipmanı üç boyutlu kalınlık denetimi gerçekleştirir. Bu ekipman, lehim pastası hacmi, yüksekliği ve ofseti gibi kritik parametreleri gerçek zamanlı olarak izler ve proses kontrolü için veri desteği sağlar.
Bileşen yerleştirme aşamasında, yüksek hızlı pick-and-place makineleri, görüntüleme sistemleri aracılığıyla besleyici magazinlerdeki elektronik bileşenleri hassas bir şekilde tanımlar ve saniyede onlarca ila yüzlerce bileşenlik hızlarda ±0.05 mm konumlandırma hassasiyetiyle yüksek hassasiyetli yerleştirme gerçekleştirir. Montajı tamamlanan PCB kartı daha sonra yeniden akış lehimleme işlemine geçer.
Azotla korunan bir ısıtma ortamında, dört sıcaklık bölgesinden geçerler: ön ısıtma, bekletme, yeniden akıtma ve soğutma. Bu süreç, lehim pastasında kuruma, erime, ıslanma ve katılaşma gibi faz geçişlerini tetikler ve sonuçta güvenilir metal arası bileşik bağları oluşturur. Lehimleme sonrası, tüm kart, bileşen yerleşimi, polarite, eşdüzlemsellik ve lehim kalitesinin temassız doğrulanması için çok spektral görüntüleme teknolojisi kullanılarak AOI’ye (Otomatik Optik İnceleme) tabi tutulur ve 5μm düzeyinde inceleme doğruluğu sağlanır.
AOI tarafından tespit edilen köprüleme, mezar taşı oluşumu veya yanlış hizalama gibi kusurlar, özel istasyonlarda manuel veya otomatik yeniden işlemeyi gerektirir. Yeniden işleme süreci, bileşen çıkarma, ped temizleme, yeniden yerleştirme ve ikincil lehimlemeyi içerir. Sıcak hava yeniden işleme istasyonları, hassas sıcaklık kontrolü sayesinde hasarsız lehim sökme imkanı sağlar. Lehimleme kalitesini ve ürün güvenilirliğini sağlamak için tüm SMT üretim süreci, 23±3°C ortam sıcaklığı ve %45±10 bağıl nemi koruyan Sınıf 10.000 temiz odada gerçekleştirilmelidir.
DIP Bileşen Montajı
DIP bileşen montaj süreci, yerleştirme, dalga lehimleme, kurşun kesme, lehimleme sonrası işleme, kart temizleme ve kalite kontrolü dahil olmak üzere birkaç kritik aşamayı kapsar. Bu adımlar birlikte tam bir DIP montaj iş akışını oluşturur.
PCBA Testleri
PCBA testleri, ICT testleri, FCT testleri, yaşlandırma testleri ve titreşim testleri dahil olmak üzere birçok alanı kapsar. Bu test yöntemleri, ürünün genel performansı ve kalitesini doğrudan etkiler. Örneğin, ICT testleri öncelikle lehim kalitesini sağlamak amacıyla bileşenlerin lehim bütünlüğünü ve devre sürekliliğini inceler. Buna karşılık, FCT testi, PCB kart montajı giriş ve çıkış parametrelerinin kapsamlı bir şekilde doğrulanmasına odaklanarak tasarım spesifikasyonlarına ve performans ölçütlerine uygunluğu teyit eder. Bu testler sayesinde, her bir PCB montajı önceden belirlenmiş kalite standartlarını karşıladığından emin olur ve sonraki üretim aşamaları için sağlam bir temel oluştururuz.
PCBA Konformal Kaplama
Elektronik devrelerin güvenilirliğini koruyan temel bir işlem olan PCB montajı kaplama, koruyucu bir tabaka oluşturarak devre kartı çevresel korozyona karşı direncini önemli ölçüde artırır. Bu süreç, aşamalı bir uygulama yöntemi kullanır: ilk olarak, PCB kart montajı bir tarafına (Taraf A) eşit bir şekilde püskürtme yapılır, ardından ilk yüzey kurumasını sağlamak için bir ön kürleme aşaması uygulanır. Devre kartı ters çevrildikten sonra, aynı işlem karşı tarafa (Taraf B) uygulanır. Kaplama daha sonra ortam sıcaklığında 24 saatlik doğal kürleme ile tamamen kürlenir.
Uygulama sırasında, bir lazer kalınlık ölçer, kaplama kalınlığının 100-300 μm’lik işlem aralığı içinde kalmasını sağlamak için sürekli olarak izler. Çevre kontrol sistemleri, çalışma alanı içinde ≥16 °C sıcaklık ve <%75 bağıl nem gibi katı parametreleri korur; buna ek olarak, partikül kontaminasyonunu önlemek için tozsuz bir arıtma sistemi (temizlik derecesi ≥ISO Sınıf 7) kullanılır. Bu üçlü koruma işlemine tabi tutulan PCB’ler, olağanüstü bir genel performans sergiler: kırılma gerilimi ≥5 kV’a yükselir, su emme oranı <%0.5’e düşer ve yüksek sıcaklık/yüksek nem koşullarında (85°C/%85 bağıl nem) 72 saat sonra bile sızıntı meydana gelmez. Bu da onları otomotiv elektroniği ve endüstriyel kontrol sistemleri gibi zorlu uygulamalar için özellikle uygun hale getirir.
PCBA test prosedürleri genellikle müşteriye özel test planlarına göre uyarlanır ve temel iş akışı şunlardan oluşur:
Programlama → ICT Testi → FCT Testi → Yaşlandırma Testi
- Programlama
Ön uç lehimleme işlemlerinin ardından mühendisler, belirli işlevleri etkinleştirmek üzere PCB kart montajı içindeki mikrodenetleyicilerin programlamasına başlar. - ICT Testi
ICT testi, devre sürekliliğini doğrulamak, kısa devreleri tespit etmek ve bileşen lehimlerinin sağlamlığını değerlendirmek için öncelikle PCB kart montajı’nın test noktalarına temas eden test probları kullanır. Bu yöntem yüksek doğruluk, net sonuçlar ve geniş bir uygulama alanı sunar. - FCT Testi
FCT testi, pcb kart montajı üzerindeki çevresel parametreleri, elektriksel özellikleri (akım/gerilim) ve mekanik gerilmeleri (basınç) değerlendirir. Bu kapsamlı değerlendirme, tüm kart parametrelerinin tasarımcının spesifikasyonlarını karşıladığından emin olur. - Yaşlandırma Testi
Yaşlandırma testi,pcb kart montajı kesintisiz olarak sürekli güç vererek kullanıcı senaryolarını simüle eder. Bu, tespit edilmesi zor kusurları tespit eder ve ürünün ömrünü değerlendirerek kararlılığını sağlar.
Bir dizi PCBA testinin ardından, denetimden geçen PCB kart montajı uyumlu olarak etiketlenebilir. Daha sonra paketlenir ve sevk edilir.
