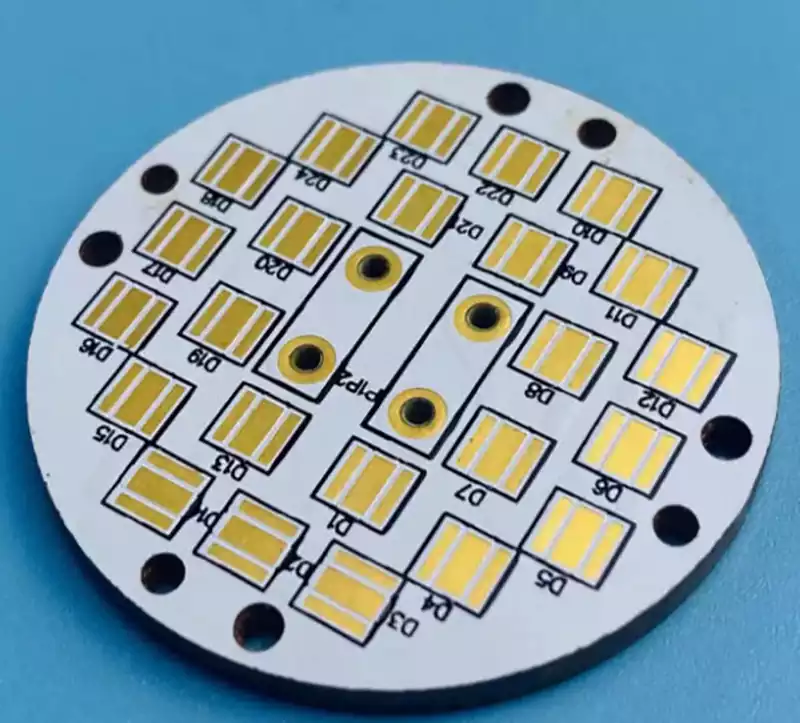

Seramik PCB‘lerin kablo düzeni tasarımı, elektriksel performansını, ısı yayma kapasitesini ve uzun vadeli güvenilirliğini belirleyen temel unsurlardan biridir. Yüksek güç yoğunluğu, yüksek frekans ve yüksek entegrasyon gerektiren uygulamalarda, geleneksel FR-4 PCB’lerin ısı iletim performansı, boyutsal kararlılık ve uzun vadeli çevresel uyumluluk açısından sınırları giderek daha belirgin hale gelmekte olup, güç elektroniği, RF modülleri ve zorlu endüstriyel ortamlardaki uygulama gereksinimlerini karşılamakta zorlanmaktadır. Yüksek ısı iletkenliği, yapısal kararlılığı ve üstün elektriksel tutarlılığı sayesinde seramik PCB, yüksek performanslı elektronik sistemlerin önemli bir temel platformu haline gelmektedir.
Ancak, seramik PCB‘nin malzeme avantajları otomatik olarak sistem performansının artmasına yol açmaz. Sadece malzeme ve yapısal özelliklerine yönelik bir kablo döşeme stratejisi ile elektrik, ısı yönetimi ve güvenilirlik açısından sahip olduğu kapsamlı değer tam olarak ortaya çıkarılabilir. Bilimsel bir kablo düzenleme tasarımı, sadece sinyal ve akım iletim kalitesini etkilemekle kalmaz, aynı zamanda ısı yayılma yolunu, üretim uygulanabilirliğini ve ürünün uzun süreli hizmet koşullarındaki kararlılığını da doğrudan belirler.
Seramik PCB‘lerin tipik uygulamalarında, farklı işlev devreleri arasında akım seviyeleri, termal yük ve elektromanyetik özellikler açısından belirgin farklılıklar vardır. Güç devreleri genellikle yüksek akım ve yüksek geçici enerji taşır; bunlar sistemin ana ısı kaynağı ve aynı zamanda potansiyel elektromanyetik parazit kaynağıdır; Sürücü ve kontrol devreleri genellikle güç cihazlarıyla sıkı bir şekilde entegre olup, zamanlama kararlılığı ve parazit direnci açısından yüksek gereksinimlere sahiptir; algılama veya iletişim sinyal devreleri ise çoğunlukla küçük sinyallere dayalıdır ve sinyal bütünlüğü ile çevresel kararlılığa özellikle duyarlıdır. Bu devreler fiziksel düzenlemede birbirleriyle kesişirse, elektriksel bağlantı sağlanmış olsa bile, termal kuplaj, parazit ve toprak potansiyeli dalgalanmaları gibi sistemik riskleri önlemek zordur.
Bu nedenle, seramik PCB‘nin kablolamasında, düzenleme aşamasından itibaren net bir işlevsel bölgeleme stratejisi uygulanmalıdır. Tasarımın odak noktası sadece bileşen boyutları olmamalı, devre özelliklerine dayalı olarak alan bölünmesi yapılmalıdır. Güç devreleri, ısı yayılım koşullarının en uygun olduğu ve ısıyı dışarıya kolayca iletebilecek konumlarda yoğunlaştırılmalıdır.
Kablolama hedefi, en kısa yol, en küçük devre alanı ve net akım yönüdür; ayrıca, daha sonra alan kısıtlamaları nedeniyle hat genişliğinin daraltılması veya bakır yüzeyinin kesilmesini önlemek için yeterli bakır alanı ayrılmalıdır. Sürücü ve kontrol devreleri, kontrol yolunu kısaltmak için fiziksel olarak ilgili güç bileşenlerine yakın olmalıdır, ancak pasif bileşenlerin yüksek akım bölgelerinden geçerek gürültüye neden olmasını önlemek için ana güç hatlarıyla makul bir mesafe bırakılmalıdır. Algılama ve iletişim sinyal devreleri ise nispeten kararlı ve kontrol edilebilir bir elektromanyetik ve termal ortam elde etmek için öncelikle yüksek güç bölgelerinden uzak konumlara yerleştirilmeli veya doğal bakır alan sınırları kullanılarak izolasyon sağlanmalıdır.
Bu yukarıdan aşağıya işlevsel bölgeleme ve öncelik planlaması kapsamında, kablo döşeme artık basit bir alan doldurma işlemi olmaktan çıkıp, sistem hedefleri etrafında şekillenen proaktif bir tasarım süreci haline gelmiştir. Güç devreleri alan ve bakır kaynaklarından öncelikli olarak yararlanır, kontrol devreleri yol bütünlüğünü öncelikli olarak garanti eder, sinyal devreleri ise ortam saflığını öncelikli olarak sağlar; böylece kablo döşeme aşamasında sonraki aşamalarda taviz vermek zorunda kalınmaz.
Somut kablo döşeme düzeyinde, seramik PCB‘lerin kablo döşemesi ısı yayma yollarıyla uyumlu olarak tasarlanmalıdır. Yüksek ısı üreten bileşenler için bakır katmanının sürekliliği hayati önem taşır. Güç bileşenlerinin ürettiği ısı, öncelikle doğrudan temas ettiği bakır katmanına girer. Eğer bileşenin altında veya yakınında dar hatlar, sık sık daralan veya bakır yüzeyini kesen yapılar kullanılırsa, ısı ilk yayılma aşamasında engellenir ve yerel bölgelerde ısı birikimi oluşması çok kolaylaşır. Bu tür sorunlar seramik malzemenin kendisinden kaynaklanmaz, aksine hat yapısının yapay olarak getirdiği termal dirençten kaynaklanır.

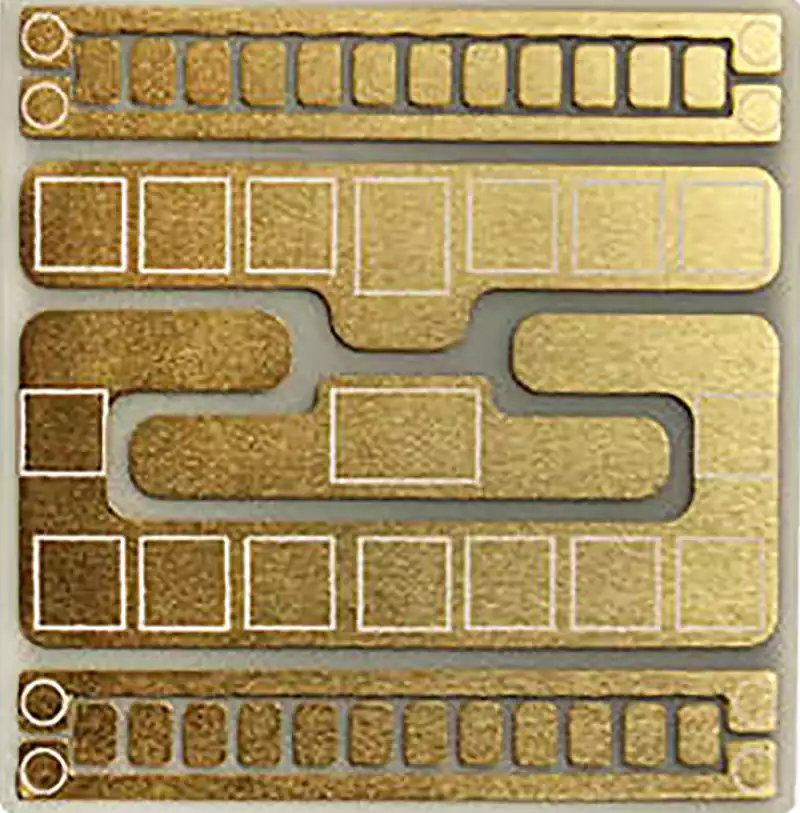

Bu nedenle, seramik PCB‘lerdeki yüksek güç devrelerinde, akım taşıma ihtiyacını karşılamak için çok sayıda paralel ince kabloya güvenmek yerine, mümkün olduğunca geniş ve kesintisiz bakır alanlar kullanılmalıdır. Kesintisiz bakır alanlar, direnci ve parazit indüktansı önemli ölçüde azaltmakla kalmaz, aynı zamanda ısıyı düzlem yönünde hızlı bir şekilde yayarak etkili bir ısı dengesi sağlar. Isı daha geniş bir bakır alanına dağıtıldığında, birim alan başına ısı akısı yoğunluğu önemli ölçüde azalır ve bu da sonraki dikey ısı iletimi için daha elverişli koşullar yaratır.
Bu süreçte, seramik alt tabakanın yüksek ısı iletim özelliği kilit rol oynar. DBC veya AMB teknolojisiyle oluşturulan düşük ısı direncine sahip bakır-seramik arayüzü, düzlem yönünde eşitlenmiş ısının dikey yönde seramik alt tabakaya verimli bir şekilde aktarılmasını ve daha sonra alt tabakanın arkasına iletilmesini sağlar. Böylece, “bakır tabakasının yatay ısı dağılımından, seramik alt tabakanın ise dikey ısı iletiminden sorumlu olduğu” bir sinerjik ısı iletim mekanizması oluşur ve kablo düzenlemesi, ısı yönetimi yapısının bir parçası haline gelir.
Aynı zamanda, güç hatlarının yönü mümkün olduğunca ana ısı yayılma yönüyle uyumlu olmalı ve kritik ısı yollarında gereksiz açıklıklar, izolasyon kanalları veya dar bağlantı noktaları oluşturulmasından kaçınılmalıdır. Bu tasarım, ısı akışının dolanmasını azaltır, ısı iletim verimliliğini artırır ve ısı dağılımını daha öngörülebilir hale getirir.
Katman yapısı açısından, seramik PCB‘ler çok katmanlı yapılar ve yoğun deliklere aşırı bağımlılık için uygun değildir. FR-4 PCB’lere kıyasla, seramik levhalarda delme ve metal kaplama işlemleri daha zordur; delik sayısının artması, üretim maliyetlerini önemli ölçüde artırır ve verim oranını düşürür. Elektriksel açıdan bakıldığında, delikler ek parazit parametreler getirir, akım yolunu uzatır ve yüksek akım veya yüksek hızlı anahtarlama senaryolarında empedans kontrolü açısından dezavantajlıdır; Isı yönetimi açısından bakıldığında, katlar arası sık geçişler bakır yüzeyin sürekliliğini bozar ve ısı yayılımında darboğaz oluşturur; güvenilirlik açısından bakıldığında ise, delik bölgeleri genellikle termal ve mekanik gerilimin yoğunlaştığı noktalardır.
Bu nedenle, seramik PCB‘lerin kablo düzenlemesi tek katmanlı veya az katmanlı yapılar öncelikli olarak tercih edilmeli, kritik akım yolları mümkün olduğunca aynı katman içinde tamamlanmalı ve gereksiz katlar arası geçişler azaltılmalıdır. Viyollerin kullanılması kesinlikle gerekliyse, “az ama kaliteli” ilkesine bağlı kalınmalı, sayıları sıkı bir şekilde kontrol edilmeli ve delik çapı, delik duvarı metal kalınlığı ile konumu makul bir şekilde tasarlanmalı, ana akım ve ana ısı yayılma kanallarının engellenmesi önlenmelidir.
Genel olarak, seramik PCB’lerin etkili kablo döşemesi, “işlevsel bölünmelerin net olması, bakır katmanların sürekliliği, yolların doğrudan olması ve yapının basitliği” şeklindeki temel ilke etrafında şekillenmelidir. Elektriksel bağlantı, ısı yayılımı ve yapısal güvenilirliği kablolama kararlarına birleştirerek, tasarımcılar ek karmaşık yapılara ihtiyaç duymadan, yüksek güç ve yüksek güvenilirlik gerektiren uygulamalarda seramik PCB‘nin malzeme ve yapısal avantajlarından tam olarak yararlanabilirler. Bu elektrotermal uyumlu kablolama anlayışı, seramik PCB’yi geleneksel organik PCB’lerden ayıran temel özelliktir.
