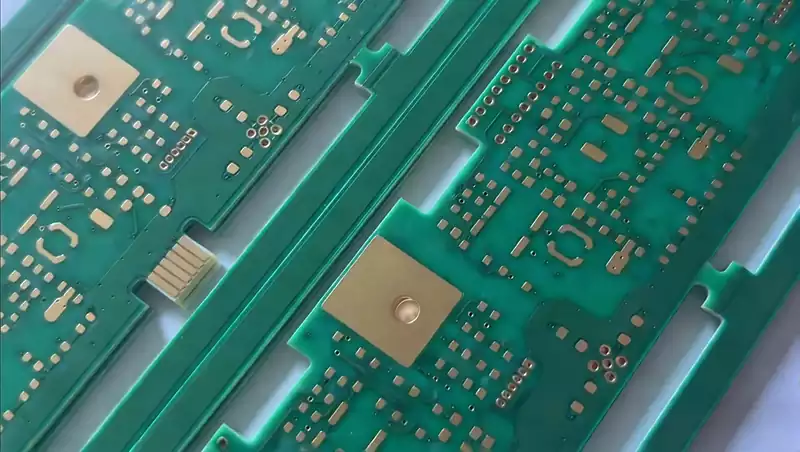

Yüksek Tg FR-4, camsı geçiş sıcaklığı (Tg) ≥170°C olan, alev geciktirici cam elyaf takviyeli epoksi reçine bazlı bir malzemedir. PCB’lerde yaygın olarak kullanılan yüksek ısıya dayanıklı bir temel malzemedir; reçine formülünün optimize edilmesi sayesinde ısı direnci ve stabilitesi artırılmış olup, kurşunsuz lehimleme ve yüksek sıcaklık koşullarına uygundur.
Tg (Glass Transition Temperature, camsı geçiş sıcaklığı), FR4 baz malzemesinin temel performans göstergesidir ve epoksi reçinenin sert “camsı hal”den esnek “yüksek elastikiyetli hal”e geçiş yaptığı kritik sıcaklığı ifade eder. FR4’ün çalışma sıcaklığı Tg’yi aştığında, baz malzemenin mekanik ve yalıtım özellikleri hızla düşer; Tg’nin altında ise istikrarlı performansını korur.
Standart FR4’ün Tg değeri genellikle 130-140 °C arasındadır; buna karşılık yüksek Tg FR4’ün Tg değeri genellikle 170 °C ve üzerindedir ve bazı üst düzey ürünler 200 °C’nin üzerine çıkabilmektedir. İkisi arasındaki temel fark, epoksi reçine sisteminin formülasyonundan kaynaklanmaktadır: Standart FR4’te sıradan bisfenol A tipi epoksi reçine kullanılır; bu reçinenin moleküler zincir yapısı nispeten basittir ve termal stabilitesi sınırlıdır.
Yüksek Tg FR4 ise çoğunlukla modifiye epoksi reçineleri (fenol-formaldehit epoksi reçinesi, bifenil tipi epoksi reçinesi gibi) kullanır ve moleküler zincir çapraz bağ yoğunluğunu optimize ederek, malzemenin termal ayrışma sıcaklığını ve termal stabilitesini artırır. Ayrıca, yüksek Tg FR4, cam elyaf kumaş seçimi ve laminasyon işlemi açısından da daha titizdir; genellikle yüksek saflıkta cam elyaf kumaş ve yüksek sıcaklık-yüksek basınç laminasyon işlemi kullanılır, bu da malzemenin iç kısmının sıkı ve gözeneksiz olmasını sağlayarak termal kararlılığı ve mekanik mukavemeti daha da artırır.
Performans parametrelerine bakıldığında, yüksek Tg FR4, geleneksel FR4’e kıyasla termal performans, mekanik performans ve yalıtım performansı açısından önemli iyileştirmeler sunar: Isıl deformasyon sıcaklığı geleneksel FR4’e göre 30-50°C daha yüksektir; 180°C’de termal kütle kaybı oranı %2’nin altındadır (geleneksel FR4’te bu oran %5’in üzerine çıkabilir); yüksek sıcaklık ortamında (150°C) eğilme mukavemeti normal sıcaklıktaki değerinin %80’inden fazlasını korurken, geleneksel FR4 sadece %50’sini koruyabilir; 150°C, %85 bağıl nemli sıcak ve nemli ortamda, yüksek Tg FR4’ün yalıtım direnci geleneksel FR4’ün 10-100 katıdır ve yalıtım performansı daha stabildir. Bu performans avantajları, yüksek güç uygulamaları için gereklidir.
Yüksek güçlü uygulamalarda neden yüksek Tg FR4 seçilmelidir?
- Sürekli yüksek sıcaklığa dayanıklılık, alt tabakanın ısıl deformasyonunu ve tabakaların ayrılmasını önleme
Yüksek güçlü elektronik cihazların temel bileşenleri (IGBT, güç MOSFET, redresör köprüsü gibi) çalışırken büyük miktarda ısı üretir; bir soğutma sistemi bulunsa bile, PCB alt tabakasının uzun süreli çalışma sıcaklığı 150-180°C’ye ulaşabilir. Geleneksel FR4’ün Tg değeri sadece 130-140°C’dir; bu sıcaklıkta yüksek elastikiyet durumuna geçer ve alt tabakada belirgin termal deformasyon (termal genleşme katsayısı CTE’de önemli artış) meydana gelir; bu da PCB devrelerinin gerilmesine ve lehim noktalarının çatlamasına neden olur; daha da ciddi olarak, yüksek sıcaklık epoksi reçine ile cam elyaf kumaş arasındaki arayüzey bağlanma gücünü bozar, tabakalaşma ve kabarma fenomenleri ortaya çıkar ve hatta bakır folyonun düşmesine neden olarak ekipmanda doğrudan kısa devre arızalarına yol açar.
Yüksek Tg FR4’ün Tg değeri ≥170°C’dir; çalışma sıcaklığı üst sınırı geleneksel FR4’ü çok aşar ve 150-180°C’lik sürekli yüksek sıcaklık ortamında camsı halini koruyabilir; termal deformasyon miktarı %0,2’nin altında tutulur ve bu, geleneksel FR4‘ün %1,5’inden çok daha düşüktür. Aynı zamanda, yüksek Tg FR4’ün epoksi reçine molekül zincirlerinin çapraz bağlanma yoğunluğu daha yüksektir ve cam elyaf kumaşla arayüz bağı daha sıkıdır; bu sayede yüksek sıcaklık ortamında tabakalaşma ve kabarma oluşması kolay değildir. Deney verileri, 180°C’lik sürekli yüksek sıcaklık testinde, yüksek Tg FR4 levhanın 1000 saat sonra belirgin bir tabakalaşma göstermediğini, buna karşın geleneksel FR4’ün 200 saat sonra belirgin kabarma ve tabakalaşma fenomenleri sergilediğini göstermektedir.
- Anlık termal şoka dayanıklılık, mekanik yapının stabilitesini garanti eder
Yüksek güç uygulamalarında, ekipmanın çalıştırılması ve durdurulması, ani yük değişiklikleri (örneğin yeni enerji araçlarının hızlanması, endüstriyel ekipmanların acil durdurulması) PCB levhasının anlık termal şoka maruz kalmasına neden olur — sıcaklık kısa bir süre içinde (birkaç saniye ila birkaç on saniye) normal sıcaklıktan 180°C’nin üzerine fırlar ve ardından hızla düşer. Bu şiddetli sıcaklık değişimi, PCB alt tabakasında büyük bir termal gerilime neden olur ve alt tabakanın mekanik mukavemetini ve yorulma direncini zorlar.
Geleneksel FR4 oldukça kırılgandır; ani termal şok altında termal gerilim, alt tabakanın içindeki gözeneklerde veya arayüz kusurlarında yoğunlaşır ve mikro çatlakların oluşması çok kolaydır. Uzun süreli ve tekrarlanan termal şoklar, mikro çatlakların sürekli genişlemesine neden olur ve sonunda PCB’nin kırılmasına yol açar. Yüksek Tg FR4’te kullanılan modifiye epoksi reçine, daha iyi tokluk ve yorulma direnci özelliklerine sahiptir; aynı zamanda lamine işlemlerinin optimize edilmesi sayesinde alt tabakanın içindeki gözeneklilik oranı (≤%1) düşürülerek, termal gerilimin yoğunlaşması riskini azaltır. -40°C ile 180°C arasındaki sıcak-soğuk şok döngü testinde, yüksek Tg FR4, 500 döngüden sonra hala çatlak göstermez ve mekanik mukavemet koruma oranı ≥%90’dır; buna karşılık, geleneksel FR4, 100 döngüden sonra belirgin çatlaklar gösterir ve mekanik mukavemeti %40’ın üzerinde düşer.
- Yüksek sıcaklıkta yalıtım performansını koruyarak elektriksel güvenlik risklerini önleme
Yüksek güç uygulamalarında, PCB levhaları sadece yüksek sıcaklıklara değil, aynı zamanda yüksek gerilim ve yüksek akımlara da dayanmak zorundadır; yalıtım performansının istikrarı, ekipmanın elektriksel güvenliği ile doğrudan ilgilidir. Yüksek sıcaklık, epoksi reçinesinin yaşlanmasını ve bozulmasını hızlandırarak küçük moleküllü maddeler oluşturur; aynı zamanda alt tabakanın yalıtım direncini düşürür, kaçak akımı artırır ve ciddi durumlarda yalıtımın bozulmasına yol açarak güvenlik kazalarına neden olabilir.
Yüksek Tg FR4’te kullanılan modifiye epoksi reçine, daha iyi yaşlanma direncine sahiptir ve yüksek sıcaklık ortamındaki bozunma hızı, geleneksel FR4’ten çok daha düşüktür. 150°C, %85 bağıl nemli sıcak ve nemli ortamda, yüksek Tg FR4’ün yalıtım direnci 10^12 Ω·cm’nin üzerine çıkabilir, kaçak akım ≤10 μA’dır ve 1000 saatlik yaşlandırma sonrasında yalıtım direnci düşüş oranı ≤%10’dur; Oysa geleneksel FR4’ün aynı koşullarda yalıtım direnci sadece 10^9 Ω·cm’dir, kaçak akımı ≥50 μA’dır ve 200 saat sonra yalıtım direnci düşüş oranı %50’nin üzerine çıkar. Ayrıca, yüksek Tg FR4’ün ark direnci de daha üstündür; ark direnci seviyesi 180 saniyenin üzerine çıkabilir, yüksek güç senaryolarındaki anlık aşırı gerilim darbelerine karşı etkili bir şekilde direnebilir ve yalıtım bozulması riskini azaltır.
Yüksek Tg FR4’ün tipik uygulama alanları
1.Yeni enerji araçları alanı (invertör, OBC, PDU)
Yeni enerji araçlarının invertörü, bataryanın doğru akımını motoru tahrik etmek için alternatif akıma dönüştüren çekirdek güç modülüdür. Çalışma sırasında gücü onlarca kilovat hatta yüzlerce kilovata ulaşabilir; iç PCB kartının uzun süreli çalışma sıcaklığı 150-180°C’ye ulaşabilir ve aynı zamanda çalıştırma-durdurma süreçlerinde anlık termal şoklara maruz kalır. OBC (Araç İçi Şarj Cihazı) ve PDU (Güç Dağıtım Ünitesi) de benzer yüksek sıcaklık senaryolarına maruz kalır.
Yüksek Tg FR4, bu senaryolarda istikrarlı performansını koruyarak yüksek sıcaklıktan kaynaklanan PCB arızalarını önler ve yeni enerji araçlarının sürüş güvenliğini sağlar. Şu anda, önde gelen yeni enerji araç üreticileri (Tesla, BYD, CATL gibi) güç modülü PCB’lerinde yüksek Tg FR4 malzeme kullanmaktadır.
2.Endüstriyel kontrol ve güç elektroniği alanı (frekans dönüştürücüler, servo sürücüler, redresörler)
Endüstriyel frekans dönüştürücüler, servo sürücüler ve benzeri ekipmanlar, yüksek güçlü motorları kontrol etmek için kullanılır. Çalışma sırasında güç elemanları büyük miktarda ısı üretir ve PCB kartlarının çalışma sıcaklığı genellikle 140-160°C arasındadır; redresörler ise yüksek voltaj ve yüksek akım içeren yüksek sıcaklık ortamlarında AC-DC dönüşümünü gerçekleştirmek zorundadır, bu da PCB’nin yalıtım performansı ve termal kararlılığı konusunda son derece yüksek gereksinimler doğurur.
Yüksek Tg FR4, bu senaryolardaki yüksek sıcaklık ve termal şoklara karşı etkili bir koruma sağlar, endüstriyel ekipmanların kesintisiz ve istikrarlı çalışmasını garanti eder ve PCB arızalarından kaynaklanan üretim kesintilerini azaltır.
3.Yüksek Frekanslı İletişim ve Enerji Depolama Alanı (5G Baz İstasyonu Güç Amplifikatörü, Enerji Depolama İnvertörü)
5G baz istasyonlarının güç amplifikatörleri (PA), yüksek bant genişliği ve yüksek iletim hızı sağlamak için çalışma gücünü önemli ölçüde artırır; iç PCB kartı sıcaklığı 150°C’nin üzerine çıkabilir; Enerji depolama invertörleri, enerji depolama pillerinin doğru akımını alternatif akıma dönüştürerek şebekeye beslemek için kullanılır ve çalışma sırasında yüksek güç, yüksek voltaj ve anlık termal şok gibi çifte zorluklarla karşı karşıya kalır. Yüksek Tg FR4, bu senaryolardaki yüksek sıcaklık gereksinimlerini karşılamakla kalmaz, aynı zamanda üstün dielektrik performansı (düşük dielektrik kaybı Df) sayesinde yüksek frekanslı sinyallerin zayıflamasını azaltarak 5G yüksek frekanslı iletişim gereksinimlerine uyum sağlar.
Yüksek Tg FR4 Seçiminde Önemli Parametreler ve Dikkat Edilmesi Gerekenler
Önemli Parametreler
Birincisi, Tg değerinin doğru eşleştirilmesi: PCB’nin uzun süreli çalışma sıcaklığına göre uygun Tg değeri seçilmelidir; Tg değerinin uzun süreli çalışma sıcaklığından 20-30°C daha yüksek olması önerilir (örneğin, uzun süreli çalışma sıcaklığı 150°C ise, Tg≥180°C olan ürün seçilmelidir); anlık termal şok söz konusuysa, Tg değerindeki yedekleme daha da artırılmalıdır (örneğin, anlık sıcaklık 200°C ise, Tg≥200°C olan ürün seçilmelidir).
İkincisi, termal performans parametreleri: Isıl deformasyon sıcaklığı (HDT), termal genleşme katsayısı (CTE) ve termal kütle kaybı oranına dikkat ederek, malzemenin yüksek sıcaklıktaki termal stabilitesini sağlayın; Üçüncüsü, yalıtım performans parametreleri: Yalıtım direnci, ark direnci ve dielektrik kaybına dikkat ederek, yüksek voltaj ve yüksek frekanslı uygulama gereksinimlerine uyum sağlayın; Dördüncüsü, mekanik performans parametreleri: Eğilme mukavemeti ve darbe mukavemetine dikkat ederek, anlık termal şokun neden olduğu termal gerilime karşı direnç sağlayın.
Dikkat Edilmesi Gerekenler
“Tg değeri ne kadar yüksekse o kadar iyi” şeklindeki yanılgıdan kaçının: Aşırı yüksek Tg değeri, baz malzeme maliyetinin önemli ölçüde artmasına neden olur (Tg≥200℃ olan yüksek Tg FR4’ün maliyeti, standart yüksek Tg FR4’ün 1,5-2 katıdır) ve baz malzemenin tokluğunu azaltır. Uygulama ortamının sıcaklık gereksinimi yüksek değilse, uygun Tg değerini seçmek yeterlidir; körü körüne yüksek Tg peşinde koşmaya gerek yoktur.
Aynı zamanda, Tg değerinin doğru belirtildiğinden emin olmak için resmi üreticilerin ürünlerini seçin (bazı düşük maliyetli ürünler Tg değerini yanlış beyan edebilir). Üreticiden üçüncü taraf test raporları (SGS, UL sertifikası gibi) talep etmeniz önerilir. Ayrıca, yüksek Tg FR4’ün işleme süreçleri daha yüksek gereklilikler içerir (örneğin, laminasyon sıcaklığı, kürlenme süresi). İşleme süreçlerinin malzeme özelliklerine uygun olduğundan emin olmak için PCB üreticisiyle önceden iletişim kurun.
sıkça sorulan sorular
S1: Yüksek Tg FR4’te Tg değeri ne kadar yüksekse, performans o kadar mı iyi olur?
C1: Bu her zaman geçerli değildir. Yüksek Tg değeri daha iyi termal stabilite anlamına gelir, ancak aynı zamanda malzeme maliyetinin artmasına ve esnekliğin azalmasına neden olur. Seçim yapmanın temelinde “uygulama senaryosuna uygunluk” yatmaktadır; Tg değerinin PCB’nin uzun süreli çalışma sıcaklığından 20-30°C daha yüksek olmasını sağlamak yeterlidir. Aşırı yüksek Tg değerini körü körüne takip etmek maliyeti artıracak ve PCB’nin işleme performansını (örneğin delme sırasında çatlama eğilimi) etkileyebilir.
S2: Standart FR4, ısı dağılımı optimizasyonu ile yüksek güç senaryolarına uyarlanabilir mi?
C2: Bunu gerçekleştirmek zordur. Isı dağılımının optimize edilmesi yalnızca PCB’nin yüzey sıcaklığını düşürebilir, ancak malzemenin kendisinin termal stabilite sınırını değiştiremez. Yüksek güç senaryolarında, PCB’nin iç sıcaklığı yüzey sıcaklığından çok daha yüksek olabilir. Standart FR4’ün Tg değeri düşük olduğundan, yüzey sıcaklığı 130°C’nin altında tutulsa bile iç sıcaklık Tg değerini aşabilir ve bu da malzemenin deformasyonuna ve tabakaların ayrılmasına neden olabilir. Yüksek güç senaryolarında, yüksek Tg FR4’ün doğal termal stabilitesine güvenmek gerekir; ısı dağılımının optimize edilmesi yalnızca yardımcı bir yöntem olarak kullanılabilir.
S3: Yüksek Tg FR4 ile geleneksel FR4 arasında maliyet farkı büyük mü?
A3: Fark belirgindir. Yüksek Tg FR4 (Tg≥170°C) maliyeti, geleneksel FR4’ten %30-%50 daha yüksektir; Tg≥200°C olan üst düzey yüksek Tg FR4 maliyeti, geleneksel FR4’ten 1,5-2 kat daha yüksektir. Maliyet farkı, esas olarak modifiye epoksi reçine, yüksek saflıkta cam elyaf kumaş gibi hammadde maliyetlerinden ve daha zorlu laminasyon proses maliyetlerinden kaynaklanmaktadır.
S4: Yüksek Tg FR4’ün Tg değerinin standartlara uygun olup olmadığını nasıl doğrulayabiliriz?
C4: Profesyonel test yöntemleriyle doğrulanabilir; yaygın olarak kullanılan yöntemler arasında diferansiyel taramalı kalorimetri (DSC) ve termomekanik analiz (TMA) bulunmaktadır. Tedarikçiden üçüncü taraf test raporları (örneğin SGS, UL sertifikasyon raporları) talep etmeniz önerilir; ayrıca numuneleri profesyonel test kuruluşlarına göndererek test ettirebilirsiniz. Bunun yanı sıra, yüksek sıcaklıkta yaşlandırma testi ile de doğrulama yapılabilir: PCB’yi belirtilen Tg değerinden 10°C daha düşük bir sıcaklıkta 1000 saat boyunca yaşlandırın; tabakalaşma veya deformasyon görülmezse, Tg değeri temel olarak standartlara uygundur.
S5: Yüksek Tg FR4’ün işleme süreci, geleneksel FR4’ten ne kadar farklıdır?
C5: Yüksek Tg FR4’ün işleme süreci daha yüksek gereklilikler içerir. Laminasyon sıcaklığı 180-220°C’ye yükseltilmelidir (geleneksel FR4 için 150-160°C), kürlenme süresi daha uzundur (genellikle %30-%50 uzar); delme işlemi sırasında daha keskin matkap uçları kullanılmalı, delme hızı düşürülmeli ve malzeme sertliğindeki farklılıklardan kaynaklanan delik duvarı pürüzlülüğü ve çatlaklar önlenmelidir; lehimleme sırasında reflow lehimleme sıcaklığı uygun şekilde artırılabilir, ancak malzemenin deforme olmasını önlemek için Tg değerinin altında tutulmalıdır.
S6: Yüksek güç uygulamalarında, yüksek Tg FR4 seçiminin yanı sıra başka hangi destekleyici tasarımlar gereklidir?
A6: Isı yayma tasarımı, devre düzeni ve paketleme sürecinin optimizasyonu birleştirilmelidir. Isı yayma tasarımı açısından, ısı yayma delikleri, geniş alanlı bakır kaplama ve ısı yayma lehim pabuçları eklenebilir; ısı yayma plakaları veya fanlarla birlikte kullanılarak ısı yayma verimliliği artırılabilir; devre düzeni açısından, güç bileşenlerinin aşırı yoğunlaşması önlenmeli ve yerel sıcak noktalar azaltılmalıdır; paketleme süreci açısından, yüksek sıcaklığa dayanıklı bileşenler ve lehim malzemeleri seçilerek tüm PCB kartı sisteminin yüksek sıcaklık performansının uyumlu olması sağlanmalıdır.
Yüksek güçlü uygulamaların yüksek sıcaklık sorunları, geleneksel FR4’ün güvenilir çalışma yükünü üstlenemeyeceğini belirlemektedir. Yüksek Tg FR4, üstün termal kararlılığı, mekanik mukavemeti ve yalıtım performansı sayesinde bu tür senaryolar için kaçınılmaz bir seçim haline gelmiştir. Yeni enerji araçlarından endüstriyel kontrole, 5G iletişiminden enerji depolama sistemlerine kadar, yüksek Tg FR4 her yerde karşımıza çıkmakta ve yüksek güçlü elektronik cihazlar için sağlam bir güvenlik temeli oluşturmaktadır.
