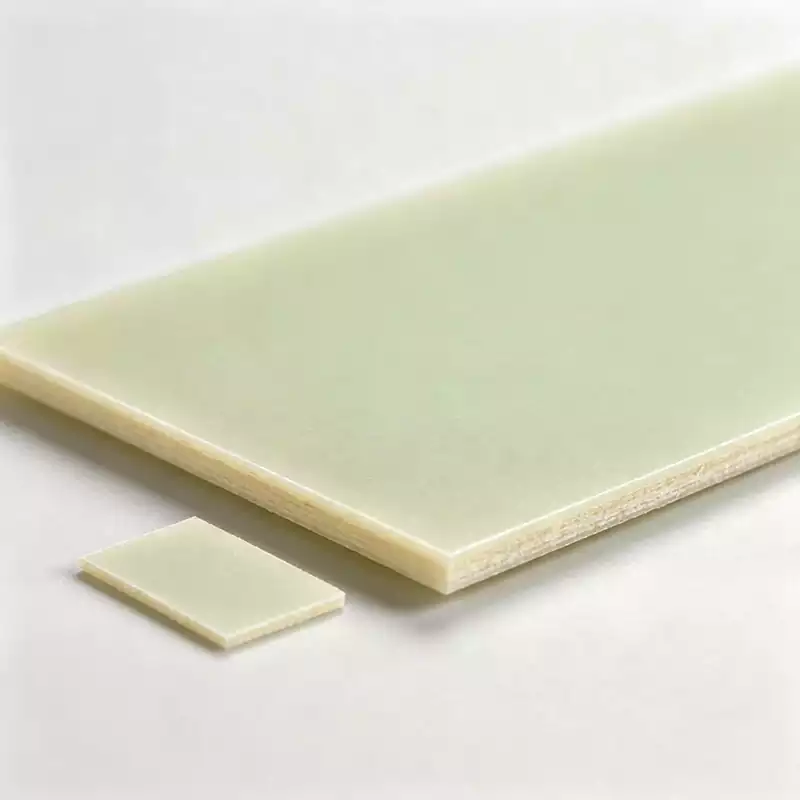

Glasfaserverstärktes Epoxidlaminat nach FR-4 Standard ist das am weitesten verbreitete Basismaterial für Leiterplatten (PCB). Seine Materialeigenschaften üben einen maßgeblichen Einfluss auf die Zuverlässigkeit, elektrische Isolation, mechanische Stabilität und Langzeitbeständigkeit elektronischer Baugruppen aus. Da elektronische Produkte unter unterschiedlichen umweltbedingten und elektrischen Bedingungen betrieben werden, stehen solche Laminate in mehreren Qualitätsstufen zur Verfügung.
Die Einstufung erfolgt anhand zentraler Leistungsindikatoren wie Hitzebeständigkeit, Flammschutzeigenschaften und funktionaler Verbesserungen. Jede Kategorie unterscheidet sich hinsichtlich Harzchemie, Herstellungsverfahren, physikalischer Eigenschaften und vorgesehener Einsatzbereiche.
Einteilung nach Glasübergangstemperatur (Tg)
Die Glasübergangstemperatur (Tg) ist einer der zentralen Kennwerte für die thermische Leistungsfähigkeit eines Laminats. Sie beschreibt die Temperatur, bei der das Epoxidharz von einem harten glasartigen Zustand in einen weicheren gummiartigen Zustand übergeht. Da dieser Übergang unmittelbar die Dimensionsstabilität, mechanische Festigkeit und Isoliereigenschaften bei erhöhten Temperaturen beeinflusst, stellt die Tg einen entscheidenden Faktor bei der Auswahl von Leiterplattenmaterial dar. Die Werkstoffe werden generell in drei Tg-Qualitätsklassen unterteilt, wobei jede Klasse spezifische Anforderungen an industrielle Anwendungen erfüllt.
Standard-Tg FR-4
Standard-Tg FR-4 verfügt üblicherweise über eine Glasübergangstemperatur von etwa 130 °C bis 140 °C. Es ist das kostengünstigste und am häufigsten eingesetzte Leiterplattensubstrat für konventionelle elektronische Produkte. Hergestellt mit Standard-Epoxidharzsystemen bietet es eine zuverlässige elektrische Isolation, ausreichende mechanische Festigkeit und eine hervorragende Verarbeitbarkeit für alltägliche elektronische Anwendungen.
Obwohl es unter normalen Betriebsbedingungen gute Ergebnisse erzielt, kann eine dauernde Einwirkung erhöhter Temperaturen die Materialausdehnung beschleunigen, die strukturelle Stabilität herabsetzen und das Verformungsrisiko erhöhen. Aus diesem Grund ist es generell ungeeignet für Produkte, die häufigen Hochtemperatur-Lötzyklen oder dauernder thermischer Belastung ausgesetzt sind.
Typische Anwendungsbereiche sind Konsumelektronik, Haushaltsgeräte, digitale Produkte und weitere Standard-Elektronikausstattung.
Mittel-Tg FR-4
Mittel-Tg FR-4 weist in der Regel eine Tg zwischen 150 °C und 170 °C auf. Verbesserte Harzrezepturen und optimierte Glasfaserverarbeitung sorgen für eine deutlich bessere thermische Leistungsfähigkeit im Vergleich zu Standardmaterialien.
Aufgrund eines geringeren thermischen Ausdehnungskoeffizienten (CTE) widersteht dieses Material stärker einem Verziehen der Platine, Delamination und Dimensionsänderungen bei wiederholten Heiz- und Kühlzyklen. Es arbeitet zuverlässig bei gängigen Leiterplattenbestückungsverfahren wie Reflow-Löten und Wellenlöten und behält bei Dauertemperaturen von etwa 120 °C bis 150 °C eine stabile Funktionsweise.
Da es höhere thermische Zuverlässigkeit mit angemessenen Kosten kombiniert, wird diese Materialklasse häufig für Industrieelektronik, Automobilsteuersysteme, intelligente Haushaltsgeräte und weitere Produkte mit erhöhten Anforderungen an die Hitzebeständigkeit gewählt.
Hoch-Tg FR-4
Hoch-Tg FR-4 besitzt eine Glasübergangstemperatur ab 170 °C und ist für Hochleistungsanwendungen in der Elektronik vorgesehen, die anspruchsvolle thermische Bedingungen erfordern. Es nutzt fortschrittliche hitzebeständige Epoxidharzsysteme zusammen mit stark optimierten Vernetzungsstrukturen, um die thermische Stabilität zu maximieren.
Seine geringe thermische Ausdehnung senkt erheblich das Risiko von Platinenverzerrungen, Harzrissen und Schichtablösungen bei wiederholten Heizzyklen. Zusätzlich bleiben seine dielektrischen Isoliereigenschaften bei langfristiger Hochtemperatureinwirkung stabil. Das Laminat hält mehreren bleifreien Lötprozessen stand, ohne nennenswerte Einbußen der Eigenschaften zu erleiden.
Es kommt üblicherweise in der Automobil-Leistungselektronik, 5G-Kommunikationsgeräten, Industrienetzteilen, Systemen der neuen Energien und Hochleistungs-LED-Anwendungen zum Einsatz.
Einteilung nach UL94-Flammschutzkategorie
Die Feuerbeständigkeit ist eine weitere wichtige Eigenschaft der Epoxidglasfaserlaminate. Der UL94-Brennprüfstandard beschreibt das Verhalten von Materialien bei Flammeinwirkung, unter anderem die Selbstverlöscheigenschaft, Brenndauer, brennende Abtropfteile und Flammenausbreitung. Die Einhaltung der UL94-Klassen ist für die Sicherheitszertifizierung in vielen Elektronikbranchen unerlässlich.
UL94 V-0 FR-4
UL94 V-0 FR-4 ist die Standard-Flammschutzkategorie der meisten kommerziell genutzten Leiterplattenmaterialien. Beim vertikalen Brenntest nach UL94 erlöschen Materialien der Klasse V-0 innerhalb von zehn Sekunden nach jedem Zündzyklus. Sie bilden keine brennenden Tropfen, die umgebende Materialien entzünden können. Nach Entfernen der Flammenquelle hält die Verbrennung nicht an.
Diese Eigenschaften bieten einen effektiven Schutz bei vorübergehenden elektrischen Störungen wie Überlastungen und Kurzschlüssen. Aus diesem Grund hat sich diese Werkstoffklasse als bevorzugtes Material für den Großteil kommerzieller und industrieller Leiterplattenprodukte etabliert, da es eine praktische Kombination aus Sicherheit, Leistungsverhalten und Herstellungskosten bietet.
UL94 5VA und 5VB FR-4
UL94 5VA und 5VB FR-4 stellen höhere Anforderungen an die Feuerbeständigkeit als V-0 dar und sind für Produkte konzipiert, die in Umgebungen mit strengen Brandschutzvorgaben betrieben werden.
Diese Laminate nutzen Hochleistungs-Flammschutztechnologien, um die Beständigkeit gegen direkte Flammeinwirkung deutlich zu verbessern. Sie zeigen eine geringe Flammenausbreitung, widerstehen Abtropfvorgängen während der Verbrennung und behalten auch nach längerer Erwärmung ihre strukturelle Stabilität.
Solche Materialien finden breite Anwendung in der Luft- und Raumfahrtelektronik, medizinischen Geräten, industriellen Schutzsystemen, Batteriespeichern und weiteren sicherheitskritischen elektronischen Einrichtungen mit außergewöhnlichen Anforderungen an den Brandschutz.
Einteilung nach funktionalen Leistungsmerkmalen
Neben thermischer Belastbarkeit und Flammschutz lassen sich die Basislamiate durch modifizierte Harzsysteme, funktionale Additive und verbesserte Herstellungsverfahren für spezielle Anwendungen entwickeln. Diese weiterentwickelten Materialien erfüllen spezifische Anforderungen an Signalintegrität, Umweltschutz und Wärmeabfuhr.
Universelles FR-4
Universelles FR-4 bietet eine ausgewogene Kombination aus elektrischer Isolation, mechanischer Dauerfestigkeit, Korrosionsbeständigkeit und Flammschutz, ohne sich auf eine einzelne spezielle Eigenschaft zu konzentrieren.
Seine zuverlässige Verarbeitbarkeit eignet sich für gängige Leiterplattenherstellungsverfahren wie Bohren, Mehrschichtlaminieren, chemisches Ätzen und Lötbestückung. Dieses Material wird häufig in Desktop-Computern, Haushaltsgeräten, Konsumelektronik und Standard-Industriesteuergeräten verbaut.
Hochfrequenz FR-4
Hochfrequenz FR-4 ist eigens für Hochfrequenzschaltungen (RF) und Hochgeschwindigkeits-Digitalsysteme entwickelt, bei denen die Signalqualität entscheidend ist.
Im Vergleich zu konventionellen Basismaterialien verfügt es über eine stabilere Dielektrizitätskonstante (Dk) und geringere dielektrische Verluste (Df) über einen breiten Frequenzbereich. Diese Verbesserungen senken Einfügedämpfung, Signaldämpfung, Phasenabweichungen und Impedanzinstabilitäten und wahren damit die Signalintegrität bei hohen Betriebsfrequenzen.
Es kommt vielfach in drahtlosen Kommunikationsgeräten, HF-Modulen, 5G- und 6G-Infrastruktur, Mikrowellensystemen und weiteren Hochgeschwindigkeits-Elektronikprodukten zum Einsatz.
Halogenfreies FR-4
Halogenfreies FR-4 verzichtet auf herkömmliche brom- oder chlorhaltige Additive, die bei klassischen Laminaten zur Flammschutzerzielung eingesetzt werden. Bei der Verbrennung herkömmlicher Werkstoffe können solche Stoffe korrosive und umweltschädliche Gase wie Halogenwasserstoffe und Dioxine freisetzen.
Dieses spezielle Laminat ersetzt halogenhaltige Verbindungen durch umweltverträgliche phosphor- und stickstoffbasierte Flammschutzsysteme. Es enthält keine absichtlich zugefügten Chlor- oder Bromverbindungen und erfüllt globale Umweltnormen wie RoHS und REACH.
Neben der Verringerung giftiger Emissionen bei der Verbrennung behält es ausgezeichnete Isoliereigenschaften, mechanische Merkmale und den Flammschutz. Es wird bevorzugt für umweltrechtlich regulierte Produkte gewählt: exportorientierte Elektronik, Kinderelektronik, hochwertige Haushaltsgeräte und Anlagen der erneuerbaren Energien.
Hochwärmeleitfähiges FR-4
Hochwärmeleitfähiges FR-4 löst das Problem der geringen Wärmeleitfähigkeit herkömmlicher Leiterplattenbasismaterialien, die die Abführung von Hochleistungsbauteilen erzeugter Wärme begrenzt. Zu hohe Betriebstemperaturen können das Schaltungsverhalten beeinträchtigen und die Lebensdauer von Bauteilen verkürzen.
Es verbessert den Wärmetransport, indem wärmeleitende keramische Füllstoffe wie Aluminiumoxid (Al₂O₃) oder Aluminiumnitrid (AlN) in das Epoxidharz eingearbeitet werden. Diese Füllstoffe bilden effizientere Wärmeleitwege, die Wärme rasch von Leistungshalbleitern, integrierten Schaltkreisen, MOSFETs und weiteren wärmeerzeugenden Bauelementen ableiten.
Eine verbesserte Wärmeabfuhr senkt die Betriebstemperatur der Leiterplatte, erhöht die Gesamtzuverlässigkeit des Systems und verlängert die Nutzungsdauer elektronischer Bauteile.
Diese Materialvariante findet breite Anwendung in Schaltnetzteilen, Photovoltaik-Wechselrichtern, Ladeeinrichtungen für Elektrofahrzeuge, industriellen Stromumrichtern und weiteren Hochleistungs-Elektroniksystemen, bei denen das Wärmemanagement eine zentrale Konstruktionsanforderung darstellt.
