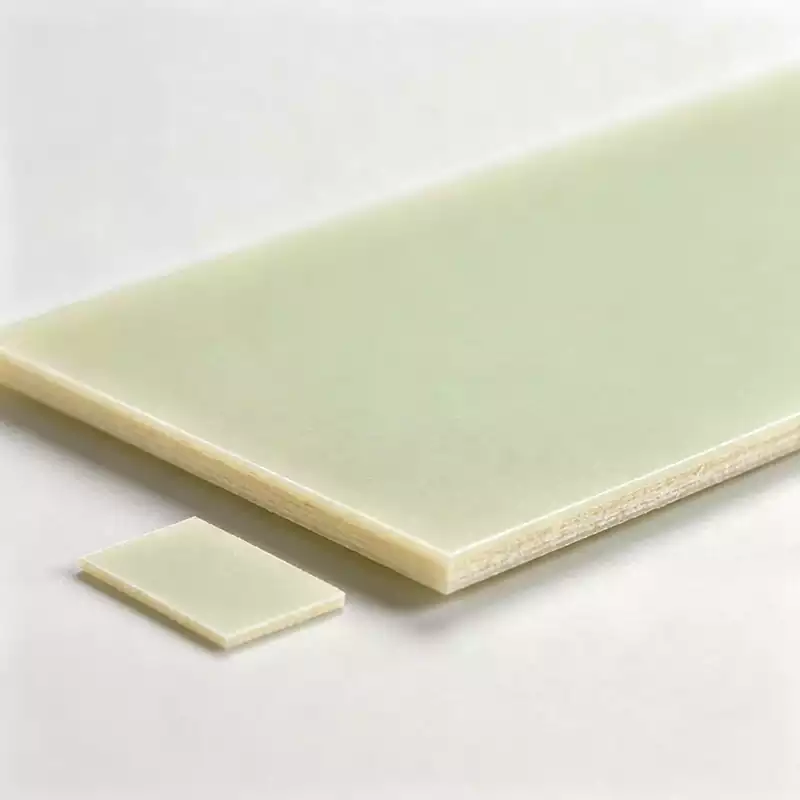

FR-4 Laminado epóxico reforzado con fibra de vidrio es el material base más utilizado para placas de circuito impreso (PCB). Sus propiedades materiales influyen notablemente en la fiabilidad, aislamiento eléctrico, estabilidad mecánica y durabilidad a largo plazo de los conjuntos electrónicos. Dado que los productos electrónicos operan bajo distintas condiciones ambientales y eléctricas, los laminados FR-4 se fabrican en múltiples grados según indicadores clave de rendimiento como resistencia al calor, propiedades ignífugas y mejoras funcionales. Cada categoría presenta diferencias en la química de la resina, tecnología de fabricación, propiedades físicas y aplicaciones previstas.
Clasificación según temperatura de transición vítrea (Tg)
La temperatura de transición vítrea (Tg) es uno de los indicadores principales de la capacidad térmica de un laminado FR-4.Define la temperatura a la que la resina epóxica pasa de un estado rígido similar al vidrio a otro más blando de tipo caucho. Dado que esta transición afecta directamente a la estabilidad dimensional, resistencia mecánica y comportamiento aislante a temperaturas elevadas, la Tg es un factor determinante en la selección de materiales para PCB. Los materiales FR-4 se agrupan generalmente en tres grados según su valor de Tg.
FR-4 Tg estándar
El FR-4 Tg estándar presenta habitualmente una temperatura de transición vítrea de aproximadamente 130 °C a 140 °C. Es el sustrato de PCB más económico y extendido para productos electrónicos convencionales. Fabricado con sistemas de resina epóxica estándar, proporciona un aislamiento eléctrico fiable, resistencia mecánica suficiente y una excelente capacidad de mecanizado para aplicaciones electrónicas convencionales.
Aunque ofrece un rendimiento adecuado en condiciones de funcionamiento normales, la exposición continua a temperaturas elevadas puede acelerar la expansión del material, reducir su estabilidad estructural y aumentar el riesgo de deformación. Por este motivo, no suele ser apto para productos sometidos a ciclos frecuentes de soldadura a alta temperatura o a estrés térmico continuo.
Sus aplicaciones típicas son la electrónica de consumo, electrodomésticos, productos digitales y otros equipos electrónicos estándar.
FR-4 Tg medio
El FR-4 Tg medio tiene un valor de Tg comprendido generalmente entre 150 °C y 170 °C. Las formulaciones de resina mejoradas y el procesamiento optimizado de la fibra de vidrio proporcionan unas prestaciones térmicas notablemente superiores a las del grado estándar.
Gracias a su menor coeficiente de expansión térmica (CET), este material ofrece mayor resistencia al alabeo de la placa, la delaminación y los cambios dimensionales durante ciclos repetidos de calentamiento y enfriamiento. Funciona de forma fiable en procesos habituales de montaje de PCB como la soldadura por reflujo y la soldadura por ola, manteniendo un funcionamiento estable a temperaturas continuas de aproximadamente 120 °C hasta 150 °C.
Al combinar una mayor fiabilidad térmica con un coste razonable, el FR-4 Tg medio se elige frecuentemente para electrónica industrial, sistemas de control automotrices, dispositivos de hogar inteligente y otros productos que requieren una resistencia térmica mejorada.
FR-4 Alto Tg
El FR-4 Alto Tg dispone de una temperatura de transición vítrea igual o superior a 170 °C y está destinado a aplicaciones electrónicas de alto rendimiento que operan en condiciones térmicas exigentes. Emplea sistemas avanzados de resina epóxica resistentes al calor junto con estructuras de curado altamente optimizadas para maximizar la estabilidad térmica.
Su baja expansión térmica reduce considerablemente la probabilidad de distorsión de la placa, fisuración de la resina y separación de capas ante ciclos repetidos de calentamiento. Además, su aislamiento dieléctrico se mantiene estable tras una exposición prolongada a altas temperaturas, lo que permite que el laminado resista múltiples procesos de soldadura sin plomo sin degradación significativa.
El FR-4 Alto Tg se utiliza habitualmente en electrónica de potencia automotriz, equipos de comunicaciones 5G, fuentes de alimentación industriales, sistemas de energías renovables y aplicaciones de LED de alta potencia.
Clasificación según grado ignífugo UL94
La resistencia al fuego es otra propiedad importante de los laminados FR-4. La norma de inflamabilidad UL94 evalúa el comportamiento de los materiales ante la exposición a la llama, incluyendo la capacidad de autoextinción, duración de la combustión, goteo de material fundido y propagación de la llama. El cumplimiento de los grados UL94 es indispensable para la certificación de seguridad en numerosos sectores de la electrónica.
FR-4 UL94 V-0
UL94 V-0 es el grado ignífugo estándar adoptado por la mayoría de materiales comerciales FR-4 para PCB.
Según el ensayo de combustión vertical UL94, los materiales clase V-0 se autoextinguen en menos de diez segundos después de cada ciclo de ignición y no generan gotas incandescentes capaces de inflamar materiales adyacentes. Una vez retirada la fuente de llama, la combustión cesa.
Estas características proporcionan una protección eficaz ante fallos eléctricos temporales como sobrecargas y cortocircuitos. Por consiguiente, el FR-4 UL94 V-0 se ha convertido en el material preferido para la mayoría de productos comerciales e industriales de PCB, ya que ofrece una combinación equilibrada de seguridad, rendimiento y coste de fabricación.
FR-4 UL94 5VA y 5VB
Las clases UL94 5VA y 5VB establecen requisitos de resistencia al fuego más estrictos que la V-0 y están diseñadas para productos que operan en entornos con normativas rigurosas de protección contra incendios.
Estos laminados incorporan tecnologías ignífugas de alto rendimiento que mejoran sustancialmente la resistencia a la exposición directa a la llama. Presentan una propagación mínima de la llama, resisten el goteo durante la combustión y conservan la estabilidad estructural incluso tras un calentamiento prolongado.
Estos materiales se emplean ampliamente en electrónica aeroespacial, equipos médicos, sistemas de protección industrial, almacenamiento energético por baterías y otros dispositivos electrónicos críticos que requieren una seguridad contra incendios excepcional.
Clasificación según rendimiento funcional
Además de la capacidad térmica y la resistencia al fuego, los laminados FR-4 pueden formularse para aplicaciones especializadas mediante sistemas de resina modificados, aditivos funcionales y mejoras en los procesos de fabricación. Estos materiales optimizados se desarrollan para cubrir requisitos de rendimiento específicos, como integridad de señal, protección medioambiental y disipación térmica.
FR-4 de propósito general
El FR-4 de propósito general ofrece una combinación equilibrada de aislamiento eléctrico, durabilidad mecánica, resistencia a la corrosión y propiedades ignífugas, sin priorizar una única característica especializada.
Su comportamiento mecanizable fiable lo hace adecuado para operaciones convencionales de fabricación de PCB como taladrado, laminado multicapa, grabado químico y montaje por soldadura.
Este material se encuentra comúnmente en ordenadores de sobremesa, electrodomésticos, electrónica de consumo y equipos estándar de control industrial.
FR-4 de alta frecuencia
El FR-4 de alta frecuencia se desarrolla específicamente para circuitos de radiofrecuencia (RF) y sistemas digitales de alta velocidad donde la calidad de la señal es fundamental.
En comparación con el FR-4 convencional, ofrece una constante dieléctrica (Dk) más estable y menores pérdidas dieléctricas (Df) en un amplio rango de frecuencias. Estas mejoras reducen la pérdida de inserción, la atenuación de señal, las variaciones de fase y la inestabilidad de impedancia, preservando así la integridad de la señal a altas frecuencias de funcionamiento.
El FR-4 de alta frecuencia tiene una amplia aplicación en dispositivos de comunicaciones inalámbricas, módulos RF, infraestructuras 5G y 6G, sistemas de microondas y otros productos electrónicos de alta velocidad.
FR-4 sin halógenos
Los materiales FR-4 convencionales suelen alcanzar la ignifugación mediante aditivos bromados o clorados. Durante la combustión, estas sustancias pueden generar gases corrosivos y nocivos para el medio ambiente, incluidos haluros de hidrógeno y dioxinas.
El FR-4 sin halógenos sustituye los compuestos tradicionales con halógenos por sistemas ignífugas ecológicos basados en fósforo y nitrógeno. El resultado es un material que no contiene cloro ni bromo añadidos deliberadamente y cumple normativas medioambientales globales como RoHS y REACH.
Además de reducir las emisiones tóxicas en caso de combustión, el FR-4 sin halógenos mantiene excelentes propiedades de aislamiento, propiedades mecánicas y resistencia al fuego. Se selecciona habitualmente para productos sujetos a regulaciones ambientales: electrónica de exportación, dispositivos electrónicos infantiles, electrodomésticos premium y equipos de energías renovables.
FR-4 de alta conductividad térmica
La conductividad térmica relativamente baja del FR-4 convencional limita su capacidad para disipar el calor generado por componentes electrónicos de alta potencia. Unas temperaturas de funcionamiento excesivas pueden afectar negativamente al rendimiento de los circuitos y acortar la vida útil de los componentes.
El FR-4 de alta conductividad térmica mejora la transferencia de calor al incorporar cargas cerámicas conductoras térmicas como el óxido de aluminio (Al₂O₃) o el nitruro de aluminio (AlN) dentro de la resina epóxica. Estas cargas generan vías térmicas más eficaces que evacúan rápidamente el calor de semiconductores de potencia, circuitos integrados, transistores MOSFET y otros dispositivos generadores de calor.
La mejora en la disipación térmica ayuda a reducir la temperatura de trabajo de la PCB, incrementa la fiabilidad general del sistema y prolonga la vida útil de los componentes electrónicos.
El FR-4 de alta conductividad térmica se utiliza extensamente en fuentes de alimentación conmutadas, inversores fotovoltaicos, equipos de carga para vehículos eléctricos, convertidores de potencia industriales y otros sistemas de alta potencia donde la gestión térmica es un requisito clave de diseño.
