Los cables coaxiales rf son componentes fundamentales para la transmisión de señales de alta frecuencia en comunicaciones inalámbricas, pruebas de microondas, radares, aeroespacial y campos relacionados. El mercado principal ofrece tres categorías: flexibles, semiflexibles y semirrígidos. Estos difieren significativamente en el material de la cubierta exterior, la estructura del conductor interno, las especificaciones eléctricas y la durabilidad mecánica, cada uno adecuado para condiciones de operación del equipo y escenarios de aplicación completamente diferentes.
Estructura básica y características de los tres tipos de cables coaxiales rf

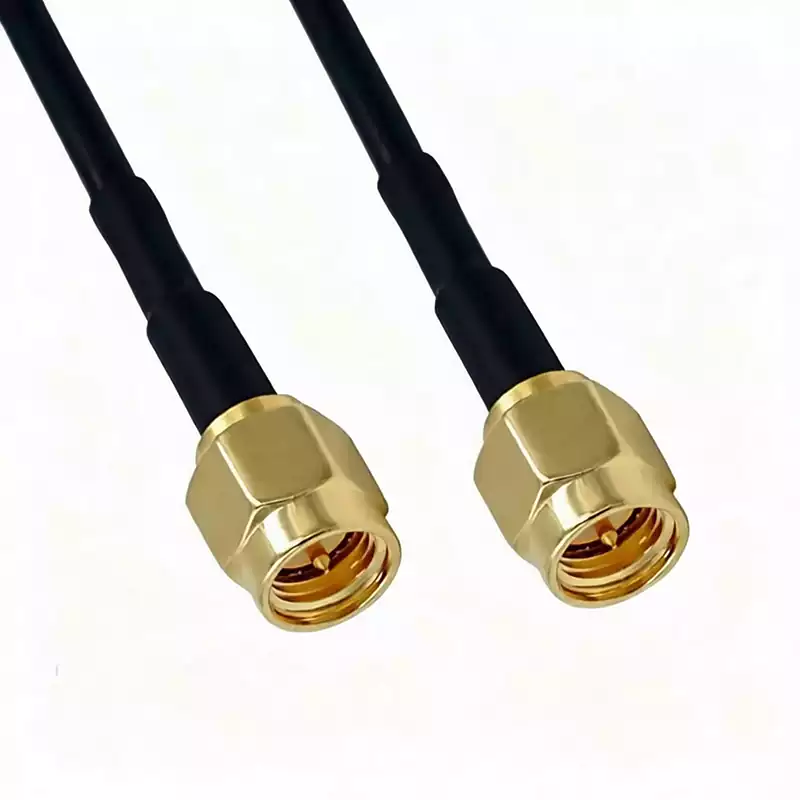

1.Cable coaxial rf flexible
Tanto la estructura interna como la externa de los cables flexibles utilizan materiales ligeros y blandos. La cubierta exterior está hecha de plástico blando de alta elasticidad, mientras que el conductor de transmisión interno consta de múltiples hilos finos de cobre trenzados juntos. El cable puede doblarse, retorcerse y moldearse sin ninguna resistencia.
Ventajas: Radio de curvatura extremadamente pequeño, baja dificultad para el enrutamiento dentro de cavidades de equipo confinadas y complejas, instalación en campo flexible y conveniente, y el menor costo de adquisición por metro entre los tres tipos.
Limitaciones: El rendimiento de transmisión eléctrica de alta frecuencia es relativamente débil, y el rendimiento de blindaje se degrada tras un doblado repetido prolongado.
2.Cable coaxial rf semiflexible
En cuanto al rendimiento, los cables semiflexibles se sitúan entre los flexibles y los semirrígidos. A menudo se definen en la industria como «cables de RF moldeables manualmente». La capa exterior utiliza una trenza metálica con cierto grado de rigidez. No se requiere equipo de procesamiento a gran escala: el doblado y moldeado moderado se puede realizar completamente a mano con herramientas básicas.
Ventajas: Viene con soporte mecánico inherente. Una vez doblado, mantiene la forma de enrutamiento preestablecida. Las métricas de blindaje y pérdida de señal son integralmente superiores a las de los cables flexibles.
Limitaciones: Solo admite un número limitado de ciclos de moldeado. El estrés a largo plazo conduce a una deformación irreversible, lo que lo hace inadecuado para escenarios que requieren ajustes frecuentes de la línea.
3.Cable coaxial rf semirrígido
Visualmente similar a un conducto metálico sellado, los cables semirrígidos son extremadamente rígidos con máxima estabilidad estructural. La capa exterior es un tubo metálico sólido sin costuras, relleno internamente con un medio dieléctrico aislante sólido que separa los conductores interno y externo.
Ventajas: Resistencia de primer nivel a la deformación mecánica y a la interferencia electromagnética externa, pérdida de transmisión de RF extremadamente baja, blindaje y aislamiento líderes en la industria. Una vez formado, la forma del cable queda fijada permanentemente y no se deforma por vibraciones ni cambios de temperatura.
Limitaciones: El doblado de precisión debe realizarse con máquinas CNC. La modificación manual en campo no es posible, y los costos iniciales de adquisición y procesamiento son relativamente altos.
Diferencias técnicas fundamentales de rendimiento
1.Capacidad de blindaje e integridad de señal de alta frecuencia
El rendimiento de blindaje determina directamente si las señales de RF se ven afectadas por el ruido externo. Las diferencias estructurales entre los tres tipos de cable conducen a comportamientos de blindaje claramente distintos:
Los cables semirrígidos utilizan un tubo metálico monolítico sin costuras como conductor externo. A una frecuencia de operación de 50 MHz, una pared de tubo de aluminio de solo 12,2 micrómetros bloquea completamente la penetración de ondas electromagnéticas. La efectividad del blindaje puede superar los 110 dB, con fuga de RF por debajo de −120 dB, eliminando prácticamente toda interferencia electromagnética externa.
Los cables coaxiales rf semiflexibles utilizan una trenza metálica como blindaje externo. El blindaje básico es ≥ −90 dB. Al aumentar la cobertura de la trenza a más del 80 %, el rendimiento puede acercarse al de los cables semirrígidos.
Los cables coaxiales rf flexibles no pueden usar una estructura de tubo metálico rígido y dependen de un blindaje compuesto de lámina de aluminio combinada con múltiples redes de trenza. A frecuencias superiores a 18 GHz, se debe usar un dieléctrico de PTFE de baja densidad para reducir la pérdida de señal causada por el propio dieléctrico, compensando las limitaciones inherentes de blindaje.
2.Estabilidad de fase ante fluctuaciones de temperatura
Los cambios de temperatura alteran las dimensiones del dieléctrico del cable y del conductor metálico, causando desplazamientos de fase de la señal. La capacidad de control de temperatura varía significativamente:
Los cables semirrígidos están rellenos con un dieléctrico aislante de PTFE sólido, con un factor de disipación tan bajo como 2×10⁻⁴ a 25 °C. Combinado con el coeficiente de expansión térmica muy bajo del tubo de cobre, la fluctuación de fase en todo el rango de operación se puede mantener dentro de 500 PPM, lo que los convierte en la primera opción para equipos de onda milimétrica y de antenas de fase controlada.
Los cables coaxiales rf semiflexibles incorporan una capa de refuerzo de fibra de vidrio dentro del dieléctrico para amortiguar la expansión y contracción térmica, controlando la fluctuación de fase total dentro de un rango de 800 PPM, equilibrando rendimiento y dificultad de procesamiento.
Los cables coaxiales rf flexibles logran la coincidencia de fase mediante conductores de longitud de precisión y un dieléctrico de grosor uniforme. Incluso con doblado frecuente, el error de fase de la señal se puede controlar de forma estable dentro de ±2°, lo que los hace adecuados para estaciones de prueba donde los cables se mueven repetidamente.
3.Vida útil mecánica y comparación de costos del ciclo completo
El proceso de conformado, la vida útil y los costos de adquisición y procesamiento de los tres tipos de cable muestran un gradiente claro.
Los cables semirrígidos requieren equipo CNC para el doblado personalizado, con un costo de procesamiento por unidad de ¥50–200. Sin embargo, su estructura resiste el envejecimiento y la vibración, ofreciendo hasta 20 años de vida útil con prácticamente ningún costo de reemplazo.
Los cables coaxiales rf semiflexibles admiten el moldeado manual en campo a solo ¥10–50 por metro, ofreciendo una inversión inicial más baja. Sin embargo, la capa de trenza metálica es propensa a la deformación permanente bajo estrés a largo plazo, y los ajustes frecuentes de la línea aceleran la degradación del rendimiento.
Los cables coaxiales rf flexibles utilizan un proceso de trenza en espiral de cinta de plata para optimizar la resistencia al doblado, con hasta 500.000 ciclos de doblado; los modelos premium superan los 2 millones. Sin embargo, los materiales complejos y la mano de obra elevan el precio por metro a ¥200–500, aproximadamente 5 a 10 veces más que los cables semirrígidos, lo que los hace adecuados únicamente para escenarios de alto valor como las pruebas de alta frecuencia.
Escenarios de aplicación de los distintos cables coaxiales rf
1.Cable coaxial rf semirrígido: Columna vertebral de transmisión estable para equipos de alta gama y alta frecuencia
La combinación de un tubo metálico sin costuras y un dieléctrico de PTFE sólido otorga a los cables semirrígidos un blindaje ultraalto, una intermodulación pasiva (PIM) extremadamente baja y una excelente estabilidad térmica. Se utilizan en industrias con requisitos estrictos de precisión de señal y fiabilidad ambiental.
Para estaciones base de comunicación 5G/6G y antenas de radar de fase controlada, estos cables cubren la banda de 3,5 GHz a la de onda milimétrica. La mínima deriva de fase inducida por temperatura garantiza la precisión de la formación de haces. La especificación de 0,047 pulgadas con conectores de precisión admite señales de hasta 110 GHz, satisfaciendo las necesidades de desarrollo de prototipos de comunicaciones de próxima generación.
Para satélites aeroespaciales y de exploración del espacio profundo, soportan un rango de temperatura ultraamplio de −55 °C a +265 °C y ofrecen resistencia a la radiación. Los institutos de investigación nacionales utilizan cables semirrígidos con dieléctrico de SiO₂ para equipos del espacio profundo, capaces de manejar las condiciones extremas del espacio.
Para pruebas de obleas y chips semiconductores, un PIM por debajo de −160 dBc minimiza la distorsión de la señal de prueba, mejorando efectivamente las tasas de rendimiento de chips.
2.Cable coaxial rf semiflexible: Compromiso versátil para la interconexión de equipos industriales
Los cables semiflexibles conservan aproximadamente el 80 % del rendimiento eléctrico de los cables semirrígidos al mismo tiempo que admiten el doblado manual en campo, equilibrando la dificultad de instalación con las especificaciones de transmisión. Son la opción principal para el enrutamiento interno en equipos industriales.
En equipos de metalurgia y petroquímica, el modelo LX-50-086 tiene un diámetro exterior de solo 2,65 mm con una cubierta de FEP resistente a altas y bajas temperaturas, operando de −40 °C a +150 °C, lo que permite el enrutamiento de alta frecuencia incluso en cavidades de equipo confinadas.
Para prototipos de radar y laboratorios de RF, el enrutamiento de la antena de matriz se puede ajustar manualmente en cualquier momento durante el desarrollo, acortando significativamente los ciclos de depuración. El radar de banda X utiliza cables de 0,141 pulgadas con VSWR estable por debajo de 1,2 a 27 GHz.
Para sistemas de cobertura de señal distribuida en interiores, con un radio mínimo de curvatura de solo 5 veces el diámetro del cable y sin necesidad de herramientas de máquina profesionales, reducen enormemente las barreras de instalación de estaciones base en interiores.
3.Cable coaxial rf flexible: Cable dedicado para medición y pruebas de precisión
Conductores blandos multiconductores plateados con plata, dieléctrico de PTFE de baja densidad y blindaje compuesto de múltiples capas soportan un doblado sin restricciones de 360°, ideal para estaciones de prueba con movimiento frecuente y ciclos de conexión y desconexión.
Para la calibración de alta frecuencia del Analizador de Redes Vectorial (VNA), el cable flexible Gore CXN3506 ofrece menos de 0,5 dB de pérdida de inserción por metro a 40 GHz, garantizando cero desviación en las mediciones del instrumento.
Para el Equipo Automatizado de Prueba de Chips (ATE), los cables premium con estructura de trenza modificada superan los 2 millones de ciclos de doblado, con un error de fase estable dentro de ±1° durante el movimiento repetido.
Para el desarrollo de antenas de electrónica de consumo, el diseño ligero de menos de 0,1 kg por metro no añade carga a los brazos robóticos de prueba, mejorando la eficiencia de prueba en la línea de producción.
Criterios de referencia para seleccionar el cable coaxial rf adecuado
Escenario de operación del equipo: Para laboratorios y equipos automatizados de prueba de chips, los cables flexibles son la prioridad: se adaptan a conexiones y desconexiones frecuentes, movimiento y doblado. Para estaciones base 5G y sistemas de comunicación distribuida en interiores, tanto los cables semiflexibles como los semirrígidos funcionan bien, con la estabilidad de señal a largo plazo como prioridad. Para satélites, equipos aeroespaciales y de exploración del espacio profundo, los cables semirrígidos son obligatorios para soportar temperaturas extremas y radiación. Para teléfonos móviles y líneas de producción de I+D de electrónica de consumo pequeña, los cables flexibles ofrecen el mejor valor global.
Estándares de rendimiento eléctrico de RF: Si el proyecto implica onda milimétrica, radar de alta frecuencia o pruebas de precisión de semiconductores, donde la pureza de la señal, la estabilidad de fase y el blindaje son críticos, los cables semirrígidos son la opción óptima. Para la interconexión industrial ordinaria y la cobertura de señal en interiores, los cables semiflexibles son suficientes para equilibrar las necesidades de rendimiento.
Presupuesto del proyecto y costo del ciclo de vida completo: Para proyectos de depuración pequeños a corto plazo con presupuesto limitado, los cables flexibles ofrecen costos iniciales más controlables. Para estaciones base, equipos aeroespaciales y otros proyectos que requieren una operación estable durante diez años o más, invertir inicialmente en cables semirrígidos o semiflexibles puede reducir significativamente los costos ocultos de mantenimiento y reemplazo posterior.
Condiciones de instalación en campo: Cuando el espacio de trabajo es confinado, no se dispone de equipo CNC y se necesitan ajustes de enrutamiento en campo, se recomiendan cables flexibles o semiflexibles. Para el ensamblaje en serie estandarizado de fábrica con enrutamiento fijo que no requiere modificaciones posteriores, se deben seleccionar directamente cables semirrígidos.
No existe un «mejor» cables coaxials rf absoluto entre los flexibles, semiflexibles y semirrígidos. Cada decisión de selección debe anclarse en los requisitos mecánicos del proyecto, las especificaciones de rendimiento de RF, las condiciones de instalación y el presupuesto. Solo comprendiendo las diferencias de rendimiento subyacentes entre los tres tipos y adaptándolas al entorno real del equipo se pueden evitar problemas de ingeniería comunes como la pérdida de señal, el fallo de blindaje y una vida útil de doblado insuficiente.
