El PCB aluminio es un laminado único con base metálica revestido de cobre que comprende capas de circuito, capas de aislamiento térmico y un sustrato metálico. Utilizando una pcb de aluminio como material base, se forman trazas conductoras de cobre en la superficie mediante procesos de grabado químico o mecanizado, creando una placa de circuito impreso.
Composición de la PCB aluminio
Capa de circuito
La capa de circuito (normalmente lámina de cobre electrolítico) se graba para formar circuito impreso, lo que facilita el montaje y la interconexión de los componentes. En comparación con el FR-4 convencional, la PCB aluminio puede transportar corrientes más altas con espesores y anchos de traza idénticos.
Capa de aislamiento
La capa de aislamiento representa la tecnología central de las PCB aluminio, y cumple principalmente funciones de unión, aislamiento y conducción térmica. Constituye la principal barrera térmica dentro de las estructuras de los módulos de potencia. La conductividad térmica superior dentro de esta capa facilita la disipación del calor generado durante el funcionamiento del dispositivo, lo que reduce las temperaturas de funcionamiento. Esto mejora la capacidad de manejo de potencia del módulo, reduce el espacio físico, prolonga la vida útil y aumenta la potencia de salida.
Capa base metálica
La selección del metal para el sustrato metálico aislante depende de una evaluación exhaustiva de factores como el coeficiente de expansión térmica, la conductividad térmica, la resistencia, la dureza, el peso, el estado de la superficie y el coste.
Estructura de los PCB de aluminio

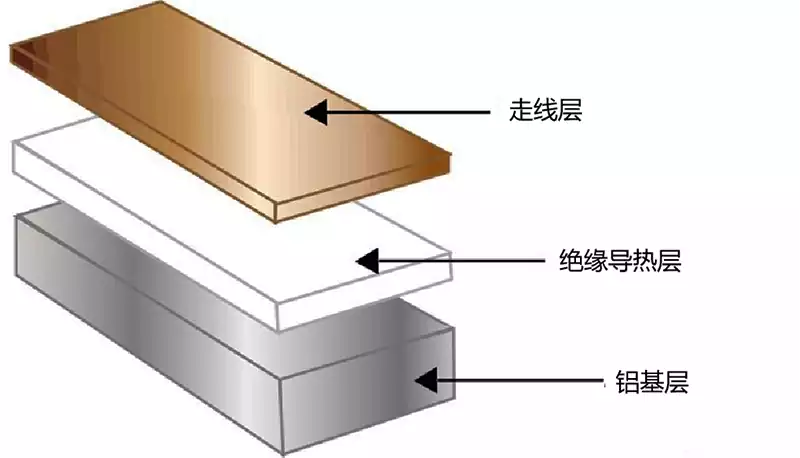

La estructura típica de un PCB aluminio es la siguiente: la capa superior comprende la capa de trazas, la capa intermedia es la capa de interfaz térmica aislante con una excelente conductividad térmica y la capa inferior consiste en el sustrato base de aluminio.

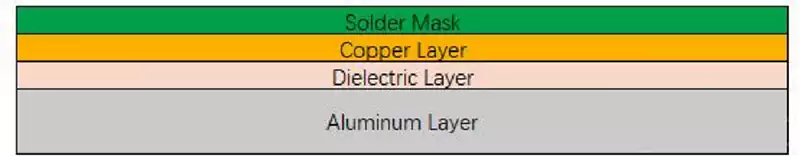

PCB aluminio de una sola capa para montaje superficial
La PCB de aluminio de una sola capa para montaje superficial presenta la estructura más simple, es la más fácil de fabricar y tiene el menor coste. Las pistas se graban directamente sobre la capa de cobre del laminado de aluminio. El calor se transfiere desde los componentes a la capa de pistas, pasa a través de la capa intermedia de interfaz térmica aislante y luego se conduce a la capa base de aluminio.

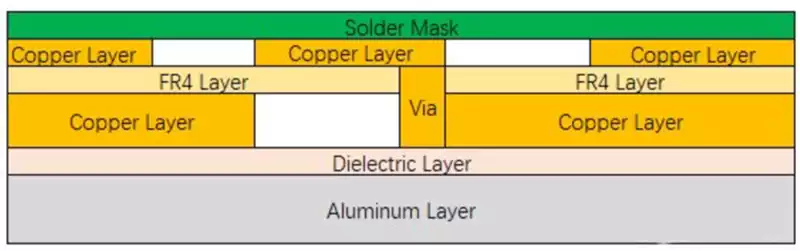

Montaje a una cara con PCB aluminio de doble cara
El montaje a una cara con PCB aluminio de doble cara cuenta con dos capas de trazas y capas aislantes. El calor se transfiere desde los componentes a la primera capa de trazas, luego a la primera capa aislante, a la segunda capa de trazas, a la segunda capa aislante y, finalmente, a la capa de aluminio.
Montaje a doble cara con PCB aluminio de doble cara
En ocasiones, la colocación de componentes a una sola cara en PCB de aluminio no cumple los requisitos. Las PCB aluminio pueden diseñarse para el montaje a doble cara. En esta configuración laminada, las pistas de las capas superior e inferior deben atravesar el sustrato de aluminio. Dado que el aluminio es un excelente conductor, las vías requieren un tratamiento aislante, como el relleno con resina aislante alrededor de las vías. El calor generado por los componentes se transfiere desde los componentes a la capa de trazas, luego a la capa aislante y, finalmente, al sustrato de aluminio intermedio.
Principio de las pcb de aluminio:
Las pcb aluminio logran una disipación eficiente del calor y la integración de circuitos a través de una estructura de tres capas:
Capa de circuito: los dispositivos de potencia montados en superficie (por ejemplo, MOSFET, IGBT) transportan directamente las señales eléctricas.
Capa aislante: utiliza materiales aislantes altamente conductores del calor (por ejemplo, adhesivos térmicos, polímeros rellenos de cerámica) para transferir rápidamente el calor generado por los componentes al sustrato metálico, al tiempo que proporciona aislamiento eléctrico.
Capa base metálica: normalmente un sustrato de aluminio o cobre, que disipa el calor mediante conducción térmica al entorno externo (por ejemplo, disipadores de calor, recintos o aire), formando una vía de disipación del calor.
Vía de disipación del calor:
El dispositivo genera calor → La capa aislante conduce el calor → La capa base metálica disipa el calor → Entorno externo
(Punto clave: la capa aislante debe equilibrar una alta conductividad térmica con propiedades de aislamiento eléctrico).
Comparación del rendimiento con los materiales convencionales.
| Dimensión comparativa | PCB aluminio | FR-4 (placa tradicional de fibra de vidrio) | Placa PCB cerámica de película gruesa |
| Conductividad térmica | Resistencia térmica extremadamente baja (alta conductividad térmica) | Alta resistencia térmica (baja conductividad térmica) | Conductividad térmica moderada, pero muy frágil |
| Propiedades mecánicas | Excelentes (resistentes al impacto y a la flexión) | Normales (propensas al daño por humedad y a la deformación) | Muy frágiles (se rompen con facilidad) |
| Adaptabilidad al proceso | Perfectamente adecuado para SMT | Adecuado para SMT, pero con disipación térmica limitada | Requiere procesos especializados, lo que se traduce en altos costes. |
| Coste y volumen | Reducir el número de disipadores térmicos para reducir los costes de hardware | Requiere un diseño adicional de gestión térmica; voluminoso | Altos costes de material, limitaciones de volumen |
PCB aluminio Ventajas distintivas
Cumplimiento medioambiental
Cumple con la directiva RoHS (Restricción de sustancias peligrosas), sin plomo ni halógenos, y cumple con las normas medioambientales internacionales.
Compatibilidad con el proceso SMT
Alta planitud de la superficie, adecuada para la colocación automatizada, lo que mejora la eficiencia de la producción.
Excelente resistencia a altas temperaturas, soporta temperaturas de soldadura por reflujo (normalmente ≥260 °C).
Optimización de la gestión térmica
Tratamiento de difusión térmica: dispersa uniformemente el calor a través del sustrato metálico, lo que evita el sobrecalentamiento localizado y reduce la temperatura de los módulos entre un 10 % y un 30 %.
Mayor vida útil: cada reducción de 10 °C en la temperatura duplica aproximadamente la longevidad del dispositivo (modelo de Arrhenius).
Mayor densidad de potencia: la reducción de los requisitos de gestión térmica permite un espaciado más estrecho entre los componentes, lo que aumenta la potencia de salida por unidad de superficie.
Optimización de costes y volumen
Simplificación del hardware: elimina los disipadores térmicos, los materiales de interfaz térmica (TIM), etc., lo que reduce los costes de la lista de materiales.
Formato compacto: grosor de tan solo 0,5 mm, adecuado para diseños con limitaciones de espacio (por ejemplo, iluminación LED, módulos de alimentación).
Optimización del montaje: la reducción de los pasos de montaje disminuye el gasto de mano de obra y tiempo.
Optimización de la integración de circuitos
Integración de circuitos de alimentación y control: integra circuitos de alimentación de alta tensión con circuitos de control de baja tensión en un único sustrato, lo que minimiza la interferencia de señales.
Diseño modular: admite módulos multichip (MCM), lo que mejora la integración del sistema.
Durabilidad mecánica
Resistente a impactos y vibraciones, adecuado para entornos difíciles, como aplicaciones automovilísticas y aeroespaciales.
Al sustituir los Placa PCB cerámica, soporta mayores tensiones mecánicas, lo que reduce el riesgo de rotura.
Ámbitos de aplicación de los PCB de aluminio
Iluminación LED: Las luminarias LED generan un calor considerable durante su funcionamiento. Los PCB de aluminio disipan este calor de manera eficiente, lo que garantiza un rendimiento estable y una vida útil prolongada. Por ello, se utilizan ampliamente en aplicaciones de iluminación LED.
Módulos de potencia: los módulos de potencia también generan un calor considerable durante su funcionamiento. Las pcb aluminio proporcionan una excelente disipación térmica, lo que garantiza la estabilidad y la fiabilidad de los módulos de potencia.
Electrónica automotriz: los sistemas electrónicos automotrices se enfrentan a entornos hostiles caracterizados por altas temperaturas, humedad y vibraciones. Las pcb aluminio, gracias a su conductividad térmica y estabilidad superiores, representan una opción ideal para el sector de la electrónica automotriz.
