I cavi coassiali RF sono componenti fondamentali per la trasmissione di segnali ad alta frequenza nelle comunicazioni wireless, nelle prove a microonde, nei radar, nel settore aerospaziale e in ambiti correlati. Il mercato mainstream propone tre categorie: flessibili, semi-flessibili e semi-rigidi. Questi differiscono in modo significativo per quanto riguarda il materiale della guaina esterna, la struttura del conduttore interno, le specifiche elettriche e la resistenza meccanica, e ciascuno è adatto a condizioni operative e scenari applicativi del tutto diversi.
Struttura di base e caratteristiche dei tre tipi di cavi coassiali RF

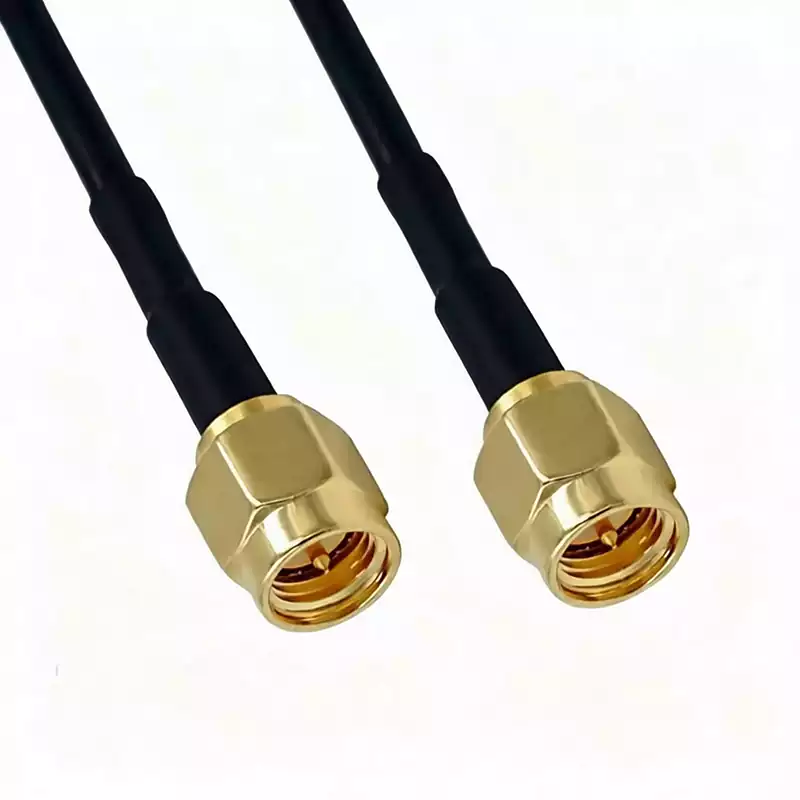

1.Cavo coassiale RF flessibile
Sia le strutture interne che quelle esterne dei cavi flessibili utilizzano materiali leggeri e morbidi. La guaina esterna è realizzata in plastica morbida ad alta elasticità, mentre il conduttore di trasmissione interno è costituito da più fili sottili di rame intrecciati tra loro. Il cavo può essere piegato, torto e modellato senza alcuna resistenza.
Vantaggi: Raggio di curvatura estremamente ridotto, bassa difficoltà di instradamento all’interno di cavità ristrette e complesse delle apparecchiature, installazione in cantiere flessibile e comoda, e il costo di approvvigionamento al metro più basso tra i tre tipi.
Limiti: Le prestazioni di trasmissione elettrica ad alta frequenza sono relativamente deboli, e le prestazioni di schermatura si degradano dopo piegature ripetute prolungate.
2.Cavo coassiale RF semi-flessibile
In termini di prestazioni, i cavi semi-flessibili si collocano tra i cavi flessibili e quelli semi-rigidi. Nel settore vengono spesso definiti “cavi RF modellabili a mano”. Lo strato esterno utilizza una treccia metallica con un certo grado di rigidità. Non sono necessarie attrezzature di lavorazione su larga scala: piegature e modellature moderate possono essere eseguite interamente a mano con strumenti di base.
Vantaggi: Dispone di un supporto meccanico intrinseco. Una volta piegato, mantiene la forma di instradamento preimpostata. Le prestazioni di schermatura e di perdita di segnale sono complessivamente superiori a quelle dei cavi flessibili.
Limiti: Supporta solo un numero limitato di cicli di modellatura. Lo stress a lungo termine porta a deformazioni irreversibili, rendendolo inadatto a scenari che richiedono frequenti regolazioni della linea.
3.Cavo coassiale RF semi-rigido
Visivamente simile a un condotto metallico sigillato, i cavi semi-rigidi sono estremamente rigidi e presentano la massima stabilità strutturale. Lo strato esterno è un tubo metallico pieno e senza giunture, riempito internamente con un mezzo dielettrico isolante solido che separa i conduttori interno ed esterno.
Vantaggi: Resistenza di prim’ordine alla deformazione meccanica e alle interferenze elettromagnetiche esterne, perdita di trasmissione RF estremamente bassa, schermatura e isolamento ai vertici del settore. Una volta formato, la forma del cavo è fissata in modo permanente e non si deforma a causa di vibrazioni o variazioni di temperatura.
Limiti: Le piegature di precisione devono essere eseguite con macchine CNC. La modifica manuale in cantiere non è possibile, e i costi iniziali di approvvigionamento e lavorazione sono relativamente elevati.
Differenze tecniche fondamentali nelle prestazioni
1.Capacità di schermatura e integrità del segnale ad alta frequenza
Le prestazioni di schermatura determinano direttamente se i segnali RF vengano influenzati dal rumore esterno. Le differenze strutturali tra i tre tipi di cavo comportano comportamenti di schermatura nettamente diversi:
I cavi semi-rigidi utilizzano un tubo metallico monolitico e senza giunture come conduttore esterno. A una frequenza operativa di 50 MHz, una parete in alluminio di appena 12,2 micrometri blocca completamente la penetrazione delle onde elettromagnetiche. L’efficacia di schermatura può superare i 110 dB, con dispersione RF inferiore a −120 dB, eliminando praticamente ogni interferenza elettromagnetica esterna.
I cavi coassiali RF semi-flessibili utilizzano una treccia metallica come schermo esterno. La schermatura di base è ≥ −90 dB. Aumentando la copertura della treccia oltre l’80%, le prestazioni possono avvicinarsi a quelle dei cavi semi-rigidi.
I cavi coassiali RF flessibili non possono utilizzare una struttura a tubo metallico rigido e si affidano a uno schermo composito di foglio di alluminio stratificato con più reti a treccia. A frequenze superiori a 18 GHz, è necessario utilizzare un dielettrico PTFE a bassa densità per ridurre la perdita di segnale causata dal dielettrico stesso, compensando i limiti intrinseci della schermatura.
2.Stabilità di fase sotto fluttuazioni di temperatura
Le variazioni di temperatura alterano le dimensioni del dielettrico e del conduttore metallico del cavo, causando spostamenti di fase del segnale. La capacità di controllo della temperatura varia in modo significativo:
I cavi semi-rigidi sono riempiti con dielettrico isolante in PTFE solido, con un fattore di dissipazione basso fino a 2×10⁻⁴ a 25 °C. Combinato con il coefficiente di espansione termica molto basso del tubo di rame, la fluttuazione di fase su tutto il campo operativo può essere mantenuta entro 500 PPM, rendendoli la prima scelta per apparecchiature a onde millimetriche e a schiera fasata.
I cavi coassiali RF semi-flessibili incorporano uno strato di rinforzo in fibra di vetro all’interno del dielettrico per ammortizzare l’espansione e la contrazione termica, controllando la fluttuazione complessiva di fase entro un intervallo di 800 PPM, bilanciando prestazioni e difficoltà di lavorazione.
I cavi coassiali RF flessibili raggiungono l’abbinamento di fase attraverso conduttori di lunghezza di precisione e dielettrico a spessore uniforme. Anche con piegature frequenti, l’errore di fase del segnale può essere mantenuto stabilmente entro ±2°, rendendoli adatti a stazioni di prova dove i cavi vengono spostati ripetutamente.
3.Durata di servizio meccanica e confronto dei costi a ciclo completo
Il processo di formatura, la durata di servizio e i costi di approvvigionamento e lavorazione dei tre tipi di cavo mostrano un gradiente chiaro.
I cavi semi-rigidi richiedono attrezzature CNC per la piegatura personalizzata, con un costo di lavorazione per unità di 50–200 ¥. Tuttavia, la loro struttura resiste all’invecchiamento e alle vibrazioni, garantendo fino a 20 anni di durata di servizio con costi di sostituzione praticamente nulli.
I cavi coassiali RF semi-flessibili supportano la modellatura manuale in cantiere a soli 10–50 ¥ al metro, offrendo un investimento iniziale inferiore. Tuttavia, lo strato di treccia metallica è soggetto a deformazioni permanenti sotto stress prolungato, e le frequenti regolazioni della linea accelerano il degrado delle prestazioni.
I cavi coassiali RF flessibili utilizzano un processo di treccia a spirale con nastro d’argento per ottimizzare la resistenza alla piegatura, con fino a 500.000 cicli di piegatura; i modelli premium superano i 2 milioni. Tuttavia, i materiali e la lavorazione complessi portano il prezzo al metro a 200–500 ¥, circa 5-10 volte quello dei cavi semi-rigidi, rendendoli adatti solo a scenari ad alto valore come le prove ad alta frequenza.
Scenari applicativi per i diversi cavi coassiali RF
1.Cavo coassiale RF semi-rigido: spina dorsale di trasmissione stabile per apparecchiature di fascia alta e alta frequenza
La combinazione di un tubo metallico senza giunture e di un dielettrico in PTFE solido conferisce ai cavi semi-rigidi una schermatura ultra-elevata, un’intermodulazione passiva (PIM) estremamente bassa e un’eccellente stabilità termica. Vengono impiegati in settori con requisiti stringenti in termini di precisione del segnale e affidabilità ambientale.
Per le stazioni base di comunicazione 5G/6G e le antenne radar a schiera fasata, questi cavi coprono la banda da 3,5 GHz alle onde millimetriche. La minima deriva di fase indotta dalla temperatura garantisce la precisione del beamforming. La specifica da 0.047 pollici con connettori di precisione supporta segnali fino a 110 GHz, soddisfacendo le esigenze di sviluppo di prototipi per le comunicazioni di prossima generazione.
Per i satelliti aerospaziali e di esplorazione dello spazio profondo, resistono a un campo di temperatura ultra-ampio da −55 °C a +265 °C e offrono resistenza alle radiazioni. Gli istituti di ricerca nazionali utilizzano cavi semi-rigidi con dielettrico in SiO₂ per le apparecchiature spaziali profonde, per gestire condizioni spaziali estreme.
Per le prove di wafer semiconduttori e chip, un PIM inferiore a −160 dBc minimizza la distorsione del segnale di prova, migliorando effettivamente i tassi di resa dei chip.
2.Cavo coassiale RF semi-flessibile: compromesso versatile per l’interconnessione di apparecchiature industriali
I cavi semi-flessibili mantengono circa l’80% delle prestazioni elettriche dei cavi semi-rigidi pur supportando la piegatura manuale in cantiere, bilanciando la difficoltà di installazione con le specifiche di trasmissione. Sono la scelta mainstream per l’instradamento interno nelle apparecchiature industriali.
Nelle apparecchiature metallurgiche e petrolchimiche, il modello LX-50-086 ha un diametro esterno di soli 2,65 mm con una guaina in FEP resistente alle alte e basse temperature, operando da −40 °C a +150 °C, consentendo l’instradamento ad alta frequenza anche in cavità apparecchiature ristrette.
Per la prototipazione di radar e laboratori RF, l’instradamento delle schiere di antenne può essere regolato manualmente in qualsiasi momento durante la fase di ricerca e sviluppo, riducendo significativamente i cicli di debug. Il radar in banda X utilizza cavi da 0,141 pollici con VSWR stabilmente inferiore a 1,2 a 27 GHz.
Per i sistemi di copertura del segnale distribuito indoor, con un raggio di curvatura minimo di soli 5× il diametro del cavo e senza necessità di utensili professionali, riducono notevolmente le barriere all’installazione delle stazioni base indoor.
3.Cavo coassiale RF flessibile: cavo dedicato per prove e misurazioni di precisione
Conduttori morbidi multifilo placcati in argento, dielettrico in PTFE a bassa densità e schermatura composita multistrato supportano piegature libere a 360°, ideali per stazioni di prova con movimenti frequenti e cicli di inserimento/rimozione.
Per la calibrazione ad alta frequenza dell’analizzatore di reti vettoriale (VNA), il cavo flessibile Gore CXN3506 offre una perdita di inserzione inferiore a 0,5 dB al metro a 40 GHz, garantendo zero deviazione nelle misurazioni strumentali.
Per le apparecchiature di prova automatica dei chip (ATE), i cavi premium a struttura di treccia modificata superano i 2 milioni di cicli di piegatura, con errore di fase stabilmente entro ±1° durante il movimento ripetuto.
Per la ricerca e sviluppo di antenne per l’elettronica di consumo, il design leggero a meno di 0,1 kg al metro non aggiunge carico ai bracci robotici di prova, migliorando l’efficienza delle prove sulla linea di produzione.
Criteri di riferimento per la scelta del cavo coassiale RF corretto
Scenario operativo dell’apparecchiatura: Per laboratori e apparecchiature di prova chip automatiche, i cavi flessibili sono la priorità: si adattano a frequenti inserimenti, spostamenti e piegature. Per stazioni base 5G e sistemi di comunicazione distribuita indoor, sia i cavi semi-flessibili che quelli semi-rigidi funzionano bene, con priorità alla stabilità a lungo termine del segnale. Per satelliti, aerospaziale e apparecchiature di esplorazione dello spazio profondo, i cavi semi-rigidi sono obbligatori per resistere a temperature estreme e radiazioni. Per linee di produzione R&D di telefoni cellulari ed elettronica di consumo, i cavi flessibili offrono il miglior rapporto qualità-prezzo complessivo.
Standard di prestazione elettrica RF: Se il progetto riguarda onde millimetriche, radar ad alta frequenza o prove di precisione su semiconduttori, dove purezza del segnale, stabilità di fase e schermatura sono critici, i cavi semi-rigidi sono la scelta ottimale. Per l’interconnessione industriale ordinaria e la copertura del segnale indoor, i cavi semi-flessibili sono sufficienti per bilanciare le esigenze di prestazione.
Budget di progetto e costo a ciclo di vita completo: Per progetti di debug su piccola scala a breve termine con budget limitato, i cavi flessibili offrono costi iniziali più controllabili. Per stazioni base, apparecchiature aerospaziali e altri progetti che richiedono un funzionamento stabile oltre i dieci anni, investire inizialmente in cavi semi-rigidi o semi-flessibili può ridurre significativamente i costi nascosti di manutenzione e sostituzione successivi.
Condizioni di installazione in cantiere: Quando lo spazio di lavoro è ristretto, non è disponibile alcuna attrezzatura CNC e sono necessarie regolazioni dell’instradamento in cantiere, si raccomandano cavi flessibili o semi-flessibili. Per l’assemblaggio in serie standardizzato in fabbrica con instradamento fisso che non richiede modifiche successive, i cavi semi-rigidi vanno selezionati direttamente.
Non esiste un “migliore” assoluto tra i cavi coassiali RF flessibili, semi-flessibili e semi-rigidi. Ogni decisione di selezione deve essere ancorata ai requisiti meccanici del progetto, alle specifiche di prestazione RF, alle condizioni di installazione e al budget. Solo comprendendo le differenze di prestazione intrinseche tra i tre tipi e abbinandole all’ambiente reale dell’apparecchiatura si possono evitare problemi ingegneristici comuni come perdita di segnale, cedimento della schermatura e durata di piegatura insufficiente.
