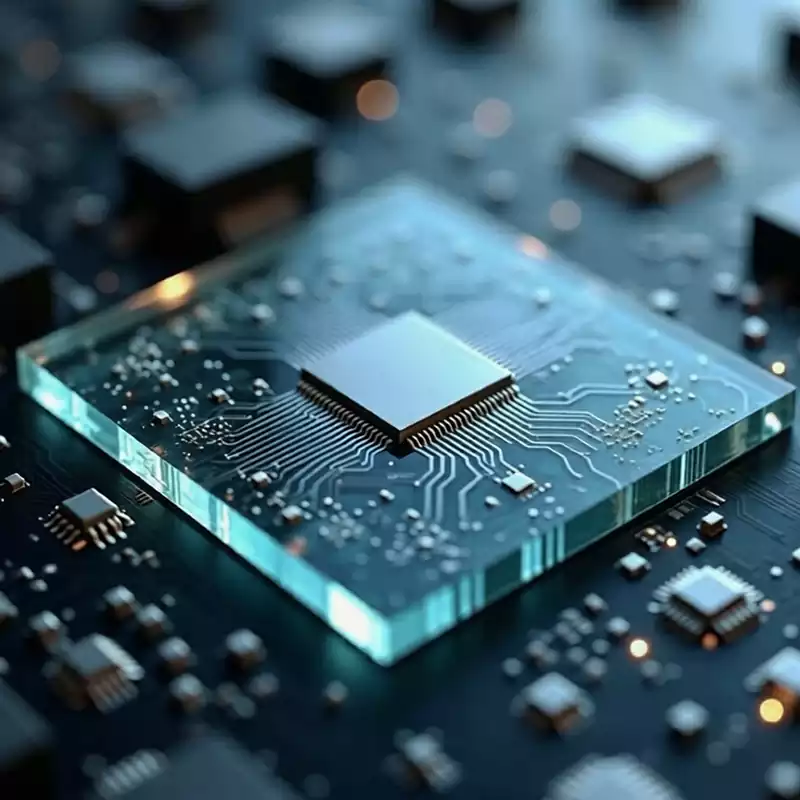

Cos’è un piastra di vetro? In parole semplici, un piastra di vetro è una scheda a circuito stampato che utilizza il vetro come materiale di substrato di base. Ha sostituito le schede in fibra di vetro epossidica FR-4 utilizzate da tempo nell’industria elettronica, diventando il materiale piattaforma di nuova generazione per il packaging di fascia alta e le interconnessioni avanzate.
Rispetto ai substrati organici tradizionali, il vetro offre una serie di vantaggi unici in termini di prestazioni termiche, proprietà elettriche, caratteristiche ottiche e resistenza meccanica. Di conseguenza, nelle applicazioni in cui l’integrità del segnale, l’efficienza della gestione termica e l’affidabilità a lungo termine sono della massima importanza, i piastra di vetro stanno rapidamente diventando una scelta indispensabile.
Materiali principali per piastra di vetro e le loro caratteristiche
Il vetro di silice fusa è uno dei materiali da substrato di fascia alta più classici. Può resistere a temperature estreme fino a 1000°C, ha un coefficiente di espansione termica estremamente basso e possiede un’eccellente trasparenza ottica. Per questo motivo, è ampiamente utilizzato in apparecchiature laser, maschere per fotolitografia e vari strumenti ad alta precisione.
Il vetro microcristallino è un materiale composito che combina la tenacità del vetro con la stabilità della ceramica. Con la sua bassa costante dielettrica e la minima perdita di trasmissione del segnale, serve come materiale di base per garantire la stabilità del segnale in apparecchiature ad alta frequenza come stazioni base 5G e sistemi radar.
Sebbene il vetro zaffiro sia relativamente costoso, possiede un’eccezionale resistenza alla corrosione chimica e un’eccellente trasmittanza infrarossa, rendendolo un substrato chiave indispensabile nelle apparecchiature militari di rilevamento infrarosso e negli strumenti ottici di fascia alta.
Il vetro temperato (vetro chimicamente rinforzato) eccelle nella resistenza meccanica, con resistenza agli urti e alle vibrazioni di gran lunga superiore a quella del vetro ordinario, rendendolo altamente adatto ad applicazioni che richiedono stabilità eccezionale, come apparecchiature di sorveglianza esterna rugged e dispositivi di visione notturna veicolari.
Sebbene il vetro epossidico (cioè FR-4) sia tecnicamente un substrato composito organico-inorganico, il suo eccezionale rapporto qualità-prezzo, la resistenza termica moderata e i processi produttivi maturi lo rendono la soluzione “accessibile” più spedita e applicata all’interno della famiglia dei PCB in vetro, coprendo la stragrande maggioranza dell’elettronica di consumo e dei prodotti ad uso generale.
Vale la pena notare che negli ultimi anni, il vetro privo di alcali e il vetro borosilicato hanno anche iniziato a entrare nel campo del packaging dei semiconduttori. Il vetro privo di alcali non contiene ioni sodio, prevenendo efficacemente la deriva dei parametri del circuito causata dalla migrazione ionica; il vetro borosilicato, nel frattempo, raggiunge un buon equilibrio tra un basso coefficiente di espansione termica e un basso costo, ed è considerato un materiale candidato potenziale per il packaging a livello di pannello di nuova generazione.
Sei vantaggi chiave dei piastra di vetro rispetto ai substrati tradizionali
Planarità ultra-elevata e rugosità superficiale estremamente bassa. La rugosità superficiale dei piastra di vetro può essere tipicamente controllata a livello sub-nanometrico, superando di gran lunga quella dei substrati organici. Questa caratteristica li rende una piattaforma ideale per la fabbricazione di dispositivi a semiconduttore con larghezze di linea ultra-fini e passo ultra-fino, ed è particolarmente adatta ai processi RDL (re-wiring layer) nel packaging avanzato.
Stabilità termica eccezionale e coefficiente di espansione termica strettamente abbinato. I piastra di vetro non mostrano praticamente alcun degrado delle prestazioni in condizioni di alta temperatura, e il loro coefficiente di espansione termica (CTE) è molto vicino a quello dei chip al silicio, circa 3,5 ppm/°C. Ciò significa che durante il montaggio del chip e la saldatura a rifusione, lo stress causato dal disadattamento termico è significativamente ridotto, prevenendo efficacemente problemi come la criccatura delle giunzioni di saldatura e l’imbarcamento del chip.
Proprietà dielettriche superiori. Alcuni materiali vetrosi possiedono una costante dielettrica alta e stabile, che aiuta a ridurre le dimensioni fisiche dei componenti passivi come condensatori e induttori, migliorando così la densità di integrazione complessiva. Inoltre, la tangente dell’angolo di perdita dei piastra di vetro è estremamente bassa, garantendo l’integrità del segnale anche a frequenze GHz e a onde millimetriche, il che è cruciale per i circuiti digitali ad alta velocità.
Stabilità chimica eccezionale. I piastra di vetro mostrano una forte resistenza all’umidità, agli acidi, alle basi e ai solventi organici. In ambienti severi come alta umidità e nebbia salina, il loro degrado prestazionale è molto più lento rispetto ai substrati organici, fornendo una protezione più duratura per i componenti sensibili all’interno del package.
Trasparenza ottica e parametri ottici regolabili. Per i package che richiedono finestre ottiche (come i package di sensori di immagine e i moduli di comunicazione ottica), l’elevata trasparenza dei piastra di vetro non ha eguali tra i substrati organici. Inoltre, mediante drogaggio con diversi elementi, l’indice di rifrazione del vetro può essere controllato con precisione, fornendo flessibilità progettuale per le interconnessioni ottiche on-chip.
Ecosostenibilità e durata eccezionalmente lunga. I piastra di vetro non contengono composti organici volatili (VOC), rendendoli più ecologici sia durante la produzione che durante l’uso. La loro natura inorganica garantisce che non invecchino, ingialliscano o degradino le prestazioni nel tempo, come fanno i materiali organici, con una durata teorica di diverse decine di anni.
Applicazioni dei piastra di vetro
I circuiti digitali ad alta velocità sono una delle applicazioni più rappresentative dei piastra di vetro. In scenari che richiedono frequenze multi-GHz, come acceleratori AI, switch per data center e router di fascia alta, i piastra di vetro consentono una trasmissione del segnale priva di distorsioni grazie alla loro perdita dielettrica estremamente bassa.
I circuiti di potenza traggono anch’essi beneficio dalle proprietà dei piastra di vetro. La loro elevata conducibilità termica dissipa efficacemente il calore generato dai dispositivi di potenza, rendendoli ampiamente utilizzati in applicazioni di elettronica di potenza come inverter per veicoli elettrici, convertitori di frequenza industriali e trasporto ferroviario.
I prodotti elettronici ad alta temperatura rappresentano un’altra area chiave per i piastra di vetro. I PCB in vetro possono operare continuamente a temperature superiori a 200°C senza alcun degrado delle prestazioni, rendendoli adatti per apparecchiature di rilevamento petrolifero e del gas in pozzo, sistemi elettronici aerospaziali e moduli di controllo all’interno dei vani motore dei veicoli.
Le antenne ad alta frequenza e a onde millimetriche richiedono una stabilità eccezionale nelle proprietà dielettriche. I piastra di vetro mantengono una costante dielettrica stabile e basse perdite anche nella banda delle onde millimetriche, rendendoli altamente adatti per applicazioni come array di antenne per stazioni base 5G/6G, radar veicolari e comunicazioni satellitari.
I sensori e i trasduttori sfruttano la resistenza del piastra di vetro alla corrosione e all’umidità. Sia nei sensori di gas in ambienti chimici, nei sensori di pressione in alto mare o nei dispositivi inerziali MEMS, i piastra di vetro forniscono un ambiente operativo affidabile a lungo termine.
L’elettronica medicale è un settore in rapida crescita. La durabilità e la biocompatibilità dei piastra di vetro li rendono adatti per applicazioni come stimolatori neurali impiantabili, dispositivi di monitoraggio interno al corpo e schede di controllo per robot chirurgici, consentendo l’impianto a lungo termine nel corpo umano senza scatenare una risposta immunitaria.
Nel campo del packaging dei chip AI, i piastra di vetro stanno emergendo come materiale chiave per “superare le barriere”. Poiché la potenza di calcolo dei chip si avvicina ai limiti fisici delle interconnessioni a base di silicio, l’industria richiede urgentemente un substrato in grado di supportare più strati di RDL e pattern di circuito più fini.
Grazie alle loro superfici ultra-piane e al basso coefficiente di espansione termica, i piastra di vetro sono considerati il percorso più realistico per raggiungere densità di interconnessione superiori a quelle dei substrati organici.
Il processo completo di fabbricazione dei piastra di vetro
Preparazione del materiale e trattamento superficiale. Il processo produttivo inizia con una pulizia accurata del piastra di vetro. Tipicamente, si utilizza prima un pulitore a ultrasuoni per rimuovere polvere e detriti dalla superficie, seguita da una pulizia chimica con solventi organici come l’alcool isopropilico (IPA), e infine risciacquo con acqua deionizzata e asciugatura. L’unico scopo di questa serie di operazioni è garantire che il successivo strato di rame depositato formi un forte legame chimico con la superficie del vetro, anziché aderire meramente in modo fisico.
Fotolitografia per definire il pattern del circuito. Uno strato di fotoresist viene applicato uniformemente sulla superficie pulita del vetro; ne esistono due tipi: positivo e negativo. Il fotoresist positivo viene disciolto e rimosso nelle aree esposte alla luce ultravioletta, mentre il fotoresist negativo si indurisce e rimane nelle aree esposte. Il substrato viene quindi allineato con la maschera del progetto del circuito ed esposto alla luce ultravioletta; dopo il risciacquo con una soluzione di sviluppo, un pattern di circuito preciso rimane sul substrato.
Deposizione dello strato conduttivo. Il compito principale di questa fase è “far crescere” uno strato di rame sul vetro. Nell’industria si utilizzano comunemente tre metodi: lo sputtering a magnetrone consiste nel bombardare un bersaglio di rame nel vuoto, depositando atomi di rame sulla superficie del vetro; la deposizione chimica da vapore (CVD) utilizza precursori gassosi per reagire sulla superficie del substrato e formare un film di rame, rendendola adatta a coperture uniformi su ampie aree.
La galvanica chimica del rame (electroless copper plating) non richiede corrente esterna; utilizza una reazione chimica per auto-catalizzare la deposizione di uno strato di rame sulla superficie del substrato. Questo è il metodo più comunemente utilizzato per i piastra di vetro — poiché il vetro stesso è non conduttivo, è necessario stabilire prima uno strato conduttivo iniziale tramite placcatura chimica.
Foratura laser e fabbricazione delle vie. Quando il progetto del circuito richiede connessioni elettriche interstrato, è necessario praticare fori nel piastra di vetro. Poiché il vetro è duro e altamente fragile, le punte meccaniche hanno un’elevata probabilità di causare crepe; pertanto, la foratura laser è diventata il processo standard. I laser comunemente utilizzati includono i laser a ultravioletti a picosecondi e i laser a femtosecondi; il primo produce una piccola zona termicamente alterata e pareti del foro lisce, mentre il secondo può lavorare microvie di diametri più piccoli, fino a decine di micrometri.
Finitura superficiale e rivestimento protettivo. Una volta completata la fabbricazione del circuito, il substrato deve subire un trattamento protettivo multistrato. La nichelatura elettrolitica oro (ENIG) deposita un doppio strato di nichel/oro nelle aree dei pad, migliorando l’affidabilità della saldatura e la resistenza all’ossidazione; la maschera di saldatura copre le aree non di saldatura per prevenire cortocircuiti e ponti di saldatura; il rivestimento conforme, nel frattempo, applica un film protettivo ultra-sottile su tutta la superficie della scheda, fornendo una tripla protezione contro umidità, polvere e corrosione.
Il processo chiave dei piastra di vetro — TGV (Through-Glass Via)
TGV (Through-Glass Via) è la tecnologia distintiva che differenzia i piastra di vetro da tutti gli altri substrati. Consente la creazione di vie conduttive microscopiche all’interno del vetro, facilitando le interconnessioni elettriche verticali tra chip e tra chip e substrato.
Il processo TGV completo è suddiviso in due fasi principali: formazione della via e riempimento.
Formazione della via TGV: cinque approcci tecnici principali
Il metodo a sabbiatura crea le vie bombardando fisicamente il vetro con particelle abrasive ad alta velocità; presenta attrezzature semplici e basso costo, ma le pareti delle vie sono rugose e la precisione è scarsa.
Il metodo del vetro fotoresist utilizza l’incisione differenziale delle regioni fotosensibili all’interno del vetro per creare le vie; consente la lavorazione in lotto ma è limitato nella scelta dei materiali.
L’incisione al plasma utilizza ioni reattivi per bombardare la superficie del vetro; offre buona anisotropia e alta precisione, ma ha una velocità di incisione lenta ed è relativamente costoso.
L’ablazione laser evapora direttamente il materiale vetroso usando un laser per creare fori; è flessibile e senza contatto, ma la zona termicamente alterata può causare micro-crepe.
L’incisione umida indotta da laser (LIDE) è attualmente la tecnologia più prominente. Il suo principio fondamentale è il seguente: un laser a impulsi viene prima utilizzato per indurre una zona denaturata continua all’interno del vetro; la velocità di incisione di questa zona denaturata in soluzione di acido fluoridrico (HF) è significativamente superiore a quella delle regioni non denaturate. Sulla base di questa differenza, la soluzione chimica segue il percorso indotto dal laser per formare il foro passante.
Poiché il processo è principalmente un’incisione chimica con il laser che agisce semplicemente come iniziatore, le pareti dei fori non subiscono praticamente alcun danno termico, e la liscezza delle pareti laterali può raggiungere il livello sub-micron. Questa tecnologia si è dimostrata adatta al vetro di quarzo, al vetro borosilicato e persino al vetro ultra-sottile flessibile, ed è considerata una tecnologia abilitante chiave per la produzione di massa dei piastra di vetro.
Riempimento della via TGV: soluzione di placcatura metallica
Dopo la formazione del foro, l’interno del foro passante è vetro isolante vuoto, che deve essere riempito con materiale conduttivo per ottenere la connessione elettrica.
L’approccio principale è il riempimento tramite placcatura elettrolitica metallica, con il processo specifico come segue: prima, uno strato seme estremamente sottile di titanio/rame viene sputterato sulla parete interna del foro passante per fornire un punto di partenza conduttivo per la successiva placcatura elettrolitica; poi, mediante deposizione elettrochimica, gli ioni di rame crescono gradualmente sullo strato seme, riempiendo infine l’intero foro passante.
In termini di strategie di riempimento, esistono due opzioni: riempimento completo (full filling) e riempimento parziale (partial filling). Il riempimento completo offre le migliori prestazioni elettriche ma richiede tempo, utilizza una grande quantità di rame ed è costoso. Il riempimento parziale (riempimento lungo le pareti laterali della via o utilizzo di una struttura semi-chiusa), tuttavia, è stato recentemente dimostrato offrire prestazioni elettriche praticamente indistinguibili dal riempimento completo, riducendo al contempo il tempo di processo di oltre il 40% e il consumo di rame di oltre il 30%; è pertanto diventato la scelta principale per l’attuale produzione industriale.
I piastra di vetro non sono destinati a sostituire completamente l’FR-4, ma piuttosto a stabilire una posizione insostituibile nei segmenti ad alte prestazioni, alta affidabilità e alta densità. Dalla formazione delle vie TGV allo stacking RDL, e dalla selezione dei materiali ai processi di produzione di massa, l’intera catena tecnologica sta maturando rapidamente.
La tendenza prevedibile è che tra il 2025 e il 2027, i piastra di vetro raggiungeranno prima la produzione di massa su piccola scala nel packaging di acceleratori AI, moduli a onde millimetriche 5G e sensori di fascia alta; dal 2028 in poi, con l’ulteriore riduzione dei costi della formazione delle vie LIDE e dei processi TGV a riempimento parziale, i piastra di vetro dovrebbero entrare nei campi più ampi dell’informatica ad alazioni e dell’elettronica automotive.
