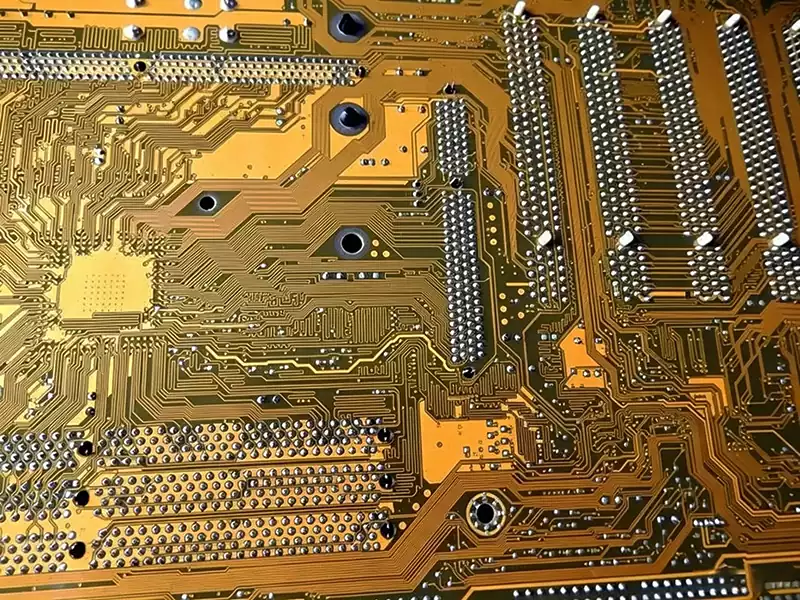

Una scheda PCB placcata in oro è una scheda a circuiti stampati sulla cui superficie, sopra il foglio di rame, viene depositato un rivestimento in nichel-oro tramite elettrodeposizione. Lo scopo principale di questo processo è migliorare la resistenza all’usura, la resistenza alla corrosione e la conduttività elettrica della scheda, ottimizzando al contempo le prestazioni di trasmissione dei segnali ad alta frequenza.
Principi del processo di placcatura in oro
Il processo di placcatura in oro consiste principalmente nella deposizione elettrolitica di uno strato d’oro sulla superficie del circuito stampato. Nella cella elettrolitica, il circuito stampato funge da catodo e l’oro da anodo. In un elettrolita contenente ioni d’oro (come una soluzione di cianuro di potassio e oro), gli ioni d’oro ricevono elettroni al catodo, vengono ridotti ad atomi d’oro e si depositano sulla superficie del circuito stampato. L’equazione chimica di questa reazione è: Au³⁺ + 3e⁻ → Au.
La placcatura in oro può essere suddivisa in oro duro e oro morbido. Poiché la placcatura in oro duro consiste essenzialmente nel rivestimento con una lega (ovvero una miscela di Au e altri metalli), è relativamente dura ed è adatta per applicazioni soggette a sollecitazioni e attrito. Nell’industria elettronica, viene generalmente utilizzato per i contatti perimetrali sui circuiti stampati (comunemente noti come “gold fingers”).
L’oro morbido, d’altra parte, viene generalmente utilizzato per il collegamento di fili di alluminio su assemblaggi COB (Chip On Board), o come superficie di contatto per i pulsanti dei telefoni cellulari; recentemente, è stato ampiamente utilizzato su entrambi i lati delle schede carrier BGA.
Lo scopo fondamentale della galvanoplastica è quello di depositare l’oro sullo strato di rame di un circuito stampato. Tuttavia, il contatto diretto tra l’oro e il rame provoca una reazione fisica nota come migrazione e diffusione degli elettroni (a causa della differenza di potenziale tra i due metalli). Pertanto, è necessario prima elettrodepositare uno strato di nichel che funga da barriera, sul quale viene poi depositato l’oro. Di conseguenza, ciò che viene comunemente definito “placcatura in oro” dovrebbe tecnicamente essere denominato “placcatura in nichel-oro”.
Oro duro e oro morbido
La distinzione tra oro duro e oro morbido risiede nella composizione dello strato finale di oro. Durante la placcatura, è possibile scegliere di applicare oro puro o una lega. Poiché l’oro puro è relativamente morbido, viene definito “oro morbido”. Dato che l’oro forma una buona lega con l’alluminio, spesso vengono imposti requisiti specifici riguardo allo spessore di questo strato di oro puro quando si incollano fili di alluminio ai COB.
Inoltre, se si opta per una lega di oro-nichel o una lega di oro-cobalto, poiché queste leghe sono più dure dell’oro puro, vengono definite «oro duro». Processi di placcatura per oro morbido e oro duro: Oro morbido: Decapaggio acido → Placcatura in nichel → Placcatura in oro puro Oro duro: Decapaggio acido → Placcatura in nichel → Pre-placcatura in oro (flash gold) → Placcatura in lega di oro-nichel o oro-cobalto
Placcatura chimica in oro
La placcatura chimica in oro è un termine comunemente usato per riferirsi al metodo di trattamento superficiale ENIG (Electroless Nickel Immersion Gold). Il suo vantaggio risiede nella capacità di depositare nichel e oro su un substrato di rame senza la necessità del complesso processo di elettrodeposizione; inoltre, la superficie risulta più liscia rispetto a quella dell’oro elettrodepositato, il che è particolarmente importante per i componenti elettronici e gli assemblaggi sempre più miniaturizzati che richiedono un’elevata planarità superficiale (passo fine).
Poiché l’ENIG impiega un metodo di sostituzione chimica per creare lo strato superficiale d’oro, lo spessore massimo dello strato d’oro non può, in linea di principio, eguagliare quello dell’oro elettrolitico; inoltre, il contenuto d’oro diminuisce man mano che si scende in profondità nello strato. Poiché si basa sul principio della sostituzione, lo strato d’oro ENIG è “oro puro”; di conseguenza, viene spesso classificato come un tipo di “oro morbido”.
Alcuni lo utilizzano anche come trattamento superficiale per i fili di collegamento in alluminio COB, ma è necessario soddisfare requisiti rigorosi affinché lo spessore dello strato d’oro sia di almeno 3–5 micro-pollici (μ”). In genere, è difficile ottenere uno spessore di oro chimico superiore a 5 μ”, poiché uno strato d’oro troppo sottile comprometterebbe l’adesione dei fili di alluminio; mentre l’oro elettrolitico standard può facilmente raggiungere uno spessore di 15 micro-pollici (μ”) o più, sebbene il costo aumenti in proporzione allo spessore dello strato d’oro.
Flash Gold
Il termine “Flash Gold” deriva dalla parola inglese ‘Flash’, che significa placcatura rapida in oro. In realtà, si tratta di un “processo di pre-placcatura” per la placcatura in oro duro. Facendo riferimento alla “Descrizione del processo di placcatura in nichel-oro” menzionata in precedenza, utilizza una corrente più elevata e un bagno con una maggiore concentrazione di oro per formare inizialmente uno strato d’oro a grana più fine ma più sottile sulla superficie dello strato di nichel, facilitando la successiva placcatura di leghe di oro-nichel o oro-cobalto.
Alcuni, rendendosi conto che questo metodo consente di produrre circuiti stampati placcati in oro a un costo inferiore e in meno tempo, hanno iniziato a mettere in vendita circuiti stampati con placcatura rapida. Poiché la placcatura rapida omette il successivo processo di placcatura in oro, il suo costo è notevolmente inferiore a quello dei circuiti stampati placcati in oro autentici. Tuttavia, poiché lo strato d’oro è estremamente sottile, in genere non riesce a coprire efficacemente l’intero strato di nichel sottostante, rendendo il PCB più soggetto all’ossidazione se conservato per troppo tempo, il che a sua volta influisce sulla saldabilità.
Applicazioni dei circuiti stampati placcati in oro
1.Elettronica di consumo: garantire prestazioni ottimali in telefoni cellulari e computer
Pini dei connettori sulle schede madri dei telefoni cellulari (come porte di ricarica e slot per schede SIM): questi utilizzano un processo di elettrodeposizione di oro duro, resistente all’usura e alla ruggine, che garantisce una connessione elettrica stabile anche dopo migliaia di inserimenti e rimozioni.
Giunti di saldatura BGA sulle CPU dei computer: questi utilizzano la placcatura elettrochimica in nichel-oro (ENIG, una tecnica comune di trattamento superficiale dei circuiti stampati). La superficie liscia e non ossidante garantisce una saldatura precisa tra il chip e la scheda madre, prevenendo ritardi o schermate blu.
Pini dei sensori sugli smartwatch: un sottile strato d’oro protegge dalla corrosione causata dal sudore, prolungando la durata del dispositivo e garantendo che rimanga funzionante anche durante un’attività fisica intensa.
2.Elettronica automobilistica: il “stabilizzatore” in ambienti estremi
Sistemi di gestione della batteria (BMS) nei veicoli a energia alternativa: la placcatura in oro resiste a temperature comprese tra -40 °C e 125 °C e alla corrosione da nebbia salina, rendendola perfettamente adatta alle condizioni estreme del vano motore.
Circuiti stampati radar per la guida autonoma: l’eccellente conduttività dell’oro riduce la perdita di segnale, consentendo un rilevamento radar più preciso e prevenendo errori di valutazione.
Punti di connessione per i sistemi di intrattenimento di bordo: la placcatura in oro resistente all’usura resiste a frequenti inserimenti e disinserimenti, garantendo che le connessioni rimangano sicure anche durante i viaggi su strade sconnesse.
3.Dispositivi medici: la “linea di difesa invisibile” per la sicurezza della vita
Circuiti di controllo per scanner MRI: la placcatura in oro mantiene la stabilità del segnale anche in presenza di forti campi magnetici, garantendo dati diagnostici accurati.
Aree di connessione dei cavi nei dispositivi impiantabili (come i pacemaker): viene utilizzato oro morbido ad alta purezza, che offre un’eccellente biocompatibilità e una conduttività duratura, impedendo al corpo di rigettare il dispositivo.
Contatti di misurazione nei glucometri: la placcatura in oro impedisce la corrosione causata dal sangue, garantendo una rapida trasmissione dei segnali bioelettrici ad ogni misurazione.
4.Settori di fascia alta: la “spina dorsale” dell’industria aerospaziale e delle comunicazioni 5G
Circuiti stampati ad alta frequenza nelle stazioni base 5G: la placcatura in oro riduce l’attenuazione del segnale, consentendo velocità più elevate e una copertura più ampia, anche per la trasmissione a onde millimetriche.
Circuiti stampati di comunicazione nei satelliti: uno strato di placcatura in oro dello spessore di 1–5 micrometri resiste alle radiazioni spaziali e alle sbalzi di temperatura estremi, garantendo una trasmissione affidabile dei segnali verso la Terra.
Morsetti per sensori industriali: la placcatura in oro resiste alla polvere e all’umidità, garantendo l’accuratezza dei dati anche durante il funzionamento a lungo termine in ambienti industriali.
Vantaggi dei scheda PCB placcati in oro:
1.Migliore conduttività
L’oro possiede un’eccellente conduttività elettrica. La placcatura in oro forma uno strato metallico conduttivo in corrispondenza dei collegamenti del circuito sul circuito stampato, migliorando significativamente la conduttività del circuito. Ciò contribuisce a ridurre la resistenza nei punti di giunzione del circuito, a minimizzare la perdita di segnale e a migliorare la stabilità e l’affidabilità della trasmissione del segnale.
2.Prevenzione dell’ossidazione e della corrosione
Lo strato di placcatura in oro possiede un’eccellente stabilità chimica, resistendo all’ossidazione e alla corrosione. Ciò protegge il circuito stampato dall’erosione causata da sostanze nocive presenti nell’ambiente esterno, quali umidità, nebbia salina e gas chimici, prolungandone così la durata.
3.Miglioramento delle prestazioni di saldatura
Durante il processo di saldatura, sulle superfici metalliche possono formarsi strati di ossidazione che compromettono la qualità della saldatura. Lo strato di placcatura in oro riduce lo spessore dello strato di ossidazione superficiale, migliorando così l’affidabilità e la resistenza del giunto saldato. Inoltre, lo strato di placcatura in oro garantisce un migliore contatto di saldatura, riduce lo stress termico durante il processo di saldatura e riduce al minimo l’insorgenza di difetti di saldatura.
4.Miglioramento dell’aspetto estetico
La placcatura in oro conferisce una lucentezza metallica alla superficie del circuito stampato, migliorandone l’aspetto estetico e la qualità del prodotto e aumentando la competitività del prodotto sul mercato.
5.Soddisfazione di requisiti specifici
In alcuni prodotti elettronici di fascia alta, vi sono requisiti più elevati in termini di conduttività, resistenza alla corrosione, saldabilità e qualità visiva dei circuiti stampati. Essendo una tecnologia di trattamento superficiale efficace, la placcatura in oro è in grado di soddisfare questi requisiti specifici.
6.Affrontare le sfide relative alla qualità della saldatura
Con l’aumentare dell’integrazione dei prodotti elettronici e la crescente densità dei pin dei circuiti integrati, la tradizionale tecnologia di spruzzatura verticale dello stagno fatica a far fronte alle sfide poste dalla saldatura di pad di piccole dimensioni. La tecnologia di placcatura in oro offre prestazioni e affidabilità di saldatura superiori, riducendo l’insorgenza di difetti di saldatura quali i giunti freddi.
Grazie alla loro eccellente conduttività, resistenza alla corrosione e affidabilità di saldatura, le scheda PCB placcate in oro sono ora ampiamente utilizzate nei settori dell’elettronica di consumo, automobilistico, medico e aerospaziale. Man mano che i prodotti elettronici evolvono verso frequenze più elevate e una maggiore precisione, anche i processi di placcatura in oro sono in continua evoluzione per soddisfare requisiti prestazionali sempre più rigorosi.
