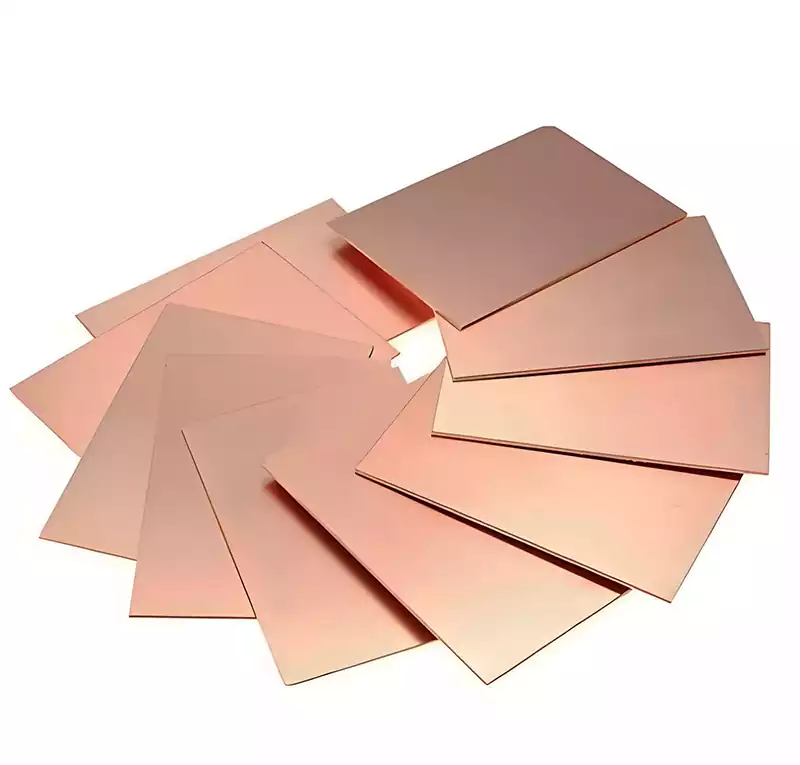

Медноламинат, сокращенно CCL (англ. Copper Clad Laminate, CCL) является базовым основным подложным материалом для изготовления печатных плат.Он напрямую определяет изоляционные свойства, термическую стабильность, способность передачи сигналов и общий ресурс эксплуатации печатных плат. Медноламинаты широко применяются во множестве электронных отраслей, включая потребительскую электронику, оборудование промышленного управления, системы возобновляемых источников энергии и серверы.
Медноламинаты, изготовленные из разных материалов по различным технологиям и обладающие разными эксплуатационными параметрами, имеют существенно отличающиеся области применения и конечные изделия. Точное освоение критериев классификации, различий марок и ключевых параметрических характеристик является основой выбора материалов печатных плат, проектирования схем и контроля качества готовой продукции.
В настоящей статье систематизированы основные классификационные схемы медноламинатов, стандартные отраслевые марки качества и важнейшие технические параметры, в том числе препрег и диэлектрическая постоянная. Детально рассмотрены логика промышленного применения и технические особенности медноламинатов.
Как основной подложный материал для производства печатных плат медноламинаты делятся на пять основных категорий по составу внутреннего армирующего материала. Каждая категория разработана под определенные условия эксплуатации и требования к изделиям. К пяти категориям относятся: бумажные подложки, подложки на основе стеклоткани, композиционные подложки серии CEM, подложки для формирования многослойных плат и специализированные функциональные подложки, такие как ламинаты с керамическим и металлическим сердечником. Между всеми категориями наблюдаются значительные различия по твердости, термостойкости и обрабатываемости.
Система смоляного клея определяет изоляционные свойства, термостойкость и размерную стабильность медноламината и является решающим фактором эксплуатационных характеристик платы.
Эпоксидная смола выступает основным связующим для медноламинатов на основе стеклоткани. Марка FR‑4 обладает сбалансированными комплексными характеристиками, благодаря чему является наиболее распространенным медноламинатом в электронной промышленности на сегодняшний день. Помимо ламинатов на эпоксидной основе на рынке представлено множество специализированных смоляных ламинатов с армирующими материалами: стеклотканью, полиамидным волокном и неткаными материалами. Высококачественные смоляные системы включают БТ-смолу (бималеимид триазин), ПИ (полиимид), ППО (полифениленоксид), МС-смолу (малеимид-стирол), цианатный эфир и полиолефиновые смолы. Они преимущественно используются в высокоточных электронных устройствах.
Согласно стандартам испытаний на воспламеняемость UL медноламинаты разделяются на две крупные группы: самозатухающие и несамозатухающие. Несамозатухающие ламинаты соответствуют классу UL94‑HB и не обладают способностью сдерживать распространение пламени. К самозатухающим маркам относятся два широко используемых класса UL94: V‑0 и V‑1, эффективно ограничивающие распространение пламени.
В условиях постоянно ужесточающихся экологических норм производства разработаны безгалогенные экологически безопасные самозатухающие медноламинаты как модернизированная версия традиционных самозатухающих ламинатов. В них отсутствуют бромированные антипиреновые добавки; такие материалы сочетают огнестойкость и соответствие экологическим требованиям, став основным подложным материалом нового поколения.
Под влиянием тенденций миниатюризации электронных устройств, передачи высокоскоростных сигналов и повышения стабильности эксплуатации требования к характеристикам медноламинатов постоянно растут. По различию ключевых эксплуатационных показателей медноламинаты разделены на четыре товарные линейки: универсальная стандартная марка, марка с низкой диэлектрической постоянной для высокоскоростной передачи сигналов, термостойкая марка и прецизионная марка с низким коэффициентом термического расширения (низкий КТР).
Термостойкие ламинаты выдерживают непрерывное воздействие температур выше 150 °C, а подложки с низким КТР преимущественно применяются как подложки для инкапсуляции интегральных схем. Это предотвращает деформацию платы при высоких температурах, которая может нарушить точность инкапсуляции.
В электронной отрасли сформирована стандартная иерархия марок качества, упорядоченная от начального уровня до высокоэффективных материалов: 94HB, 94V‑0, 22F, CEM‑1, CEM‑3 и FR‑4. Каждая марка имеет существенные отличия по структуре материала, технологиям обработки и областям применения.
94HB: Базовый бумажный ламинат без самозатухающих свойств, подложка для печатных плат самого низкого уровня. Обработка возможна исключительно штамповкой. Низкая термостойкость и огнестойкость полностью исключают его использование в силовых печатных плат.
94V‑0: Самозатухающий бумажный ламинат с базовыми огнезащитными свойствами. Обрабатывается преимущественно штамповкой, применяется для простых универсальных низкочастотных печатных плат.
22F: Односторонний композиционный полустекловолоконный ламинат, сочетающий свойства бумаги и стекловолокна. Совместим с штамповкой, обладает выраженными преимуществами по соотношению цена‑качество.
CEM‑1: Односторонний полностью стекловолоконный ламинат с более высокой структурной стабильностью по сравнению с полустекловолоконными материалами. Требует повышенной точности обработки, поддерживает только ЧПУ-сверление; штамповка невозможна.
CEM‑3: Двусторонний полустекловолоконный ламинат, начальный уровень двусторонних подложек. Если исключить полностью бумажные двусторонние ламинаты, он имеет наименьшую стоимость сырья среди двусторонних медноламинатов. Цена на 5–10 долларов США за квадратный метр ниже, чем у ламинатов FR‑4. Используется для двусторонних печатных плат с простой структурой топологии.
FR‑4: Двусторонний полностью стеклотканевый ламинат с отличными комплексными характеристиками: высокой термостойкостью, изоляционными свойствами, самозатуханием и размерной стабильностью. Является универсальным основным подложным материалом для промышленной и потребительской электроники.
Дополнительная разбивка классов воспламеняемости: отраслевые классы огнестойкости по возрастанию эффективности подавления пламени: 94HB, V‑2, V‑1 и 94V‑0. Более высокий класс соответствует большей эффективности самозатухания.
Препрег (ПП, Prepreg) выступает основным связующим материалом для прессования многослойных печатных плат. Каждая марка препрега имеет фиксированную стандартную толщину. В отрасли широко используются три основные спецификации: марка 1080 толщиной 0,0712 мм, марка 2116 толщиной 0,1143 мм и марка 7628 толщиной 0,1778 мм.
Инженеры выбирают и комбинируют данные типы препрега в соответствии с требуемой итоговой толщиной многослойной платы. Дополнительное уточнение терминологии: FR‑4 обозначает исключительно ламинаты на основе цельной стеклоткани, а CEM‑3 – композиционные подложки с армированием из стекловолокна и бумаги.
Диэлектрическая постоянная является ключевым параметром, определяющим целостность и скорость передачи сигналов печатной платы, и служит важным ориентиром при проектировании аппаратных схем. Большинство инженеров‑разработчиков аппаратного оборудования уделяют этому параметру мало внимания. Дело в том, что диэлектрическая постоянная ламината жестко определяется составом сырья на этапе производства, корректировка после изготовления невозможна. Например, ламинаты для печатных плат компании Shengyi имеют диэлектрическую постоянную 3,7, а подложки марки Ultron – значение 4,2.
С физической точки зрения относительная диэлектрическая постоянная (также называемая диэлектрической проницаемостью) представляет собой отношение напряженности электрического поля в вакууме к напряженности поля внутри диэлектрической среды. Абсолютная диэлектрическая постоянная равна произведению относительной диэлектрической постоянной и диэлектрической проницаемости вакуума.
В электрическом поле материалы с высокой относительной диэлектрической проницаемостью значительно ослабляют внутреннюю напряженность поля; относительная диэлектрическая постоянная идеального проводника стремится к бесконечности.
Значение относительной диэлектрической постоянной позволяет точно классифицировать полярность полимерных ламинатов. Материалы со значением выше 3,6 относятся к полярным средам; значения в диапазоне 2,8–3,6 соответствуют слабополярным средам; материалы со значением ниже 2,8 – неполярные среды. Скорость распространения сигнала обратно пропорциональна квадратному корню из диэлектрической постоянной: чем ниже диэлектрическая проницаемость, тем выше скорость передачи сигнала.
Стандартные отраслевые эталонные скорости распространения сигнала: 6 мил на пикосекунду и 6 дюймов на наносекунду. Проще говоря, диэлектрическая постоянная выполняет функцию сопротивления передаче внутри среды: более высокие значения создают большее сопротивление электрическим сигналам и снижают эффективность передачи.
Диэлектрическая постоянная не является константой и изменяется под воздействием множества внешних факторов. Помимо собственного состава материала ламината, на показания диэлектрической проницаемости влияют частота испытаний, методика измерений, влагосодержание материала и температура окружающей среды.
Особенно сильное влияние оказывает влага: диэлектрическая постоянная воды достигает значения 70. Поэтому даже незначительное поглощение влаги ламинатами вызывает серьезные отклонения диэлектрической постоянной. По этой причине прецизионные подложки требуют строгого контроля влажности перед сборкой.
Классификация материалов медноламинатов, классы воспламеняемости, эксплуатационные спецификации, диэлектрическая постоянная и другие ключевые параметры вместе формируют целостную техническую базу для выбора подложных материалов печатных плат. Все медноламинаты и сопутствующие вспомогательные материалы имеют существенные эксплуатационные различия.Специализированные ламинаты с низкой диэлектрической постоянной и термостойкие ламинаты полностью удовлетворяют требованиям высокоточных высокоскоростных электронных устройств.
