RF koaxialkablar är kärnkomponenter för högfrekvent signalöverföring inom trådlös kommunikation, mikrovågstestning, radar, rymdfart och närliggande fält. På marknaden finns tre huvudkategorier: flexibla, semiflexibla och semistela. De skiljer sig avsevärt åt vad gäller ytterhöljets material, den inre ledarens uppbyggnad, elektriska specifikationer och mekanisk hållbarhet – var och en anpassad för helt olika utrustningsförhållanden och tillämpningsområden.
Grundläggande struktur och egenskaper hos de tre typerna av RF koaxialkablar

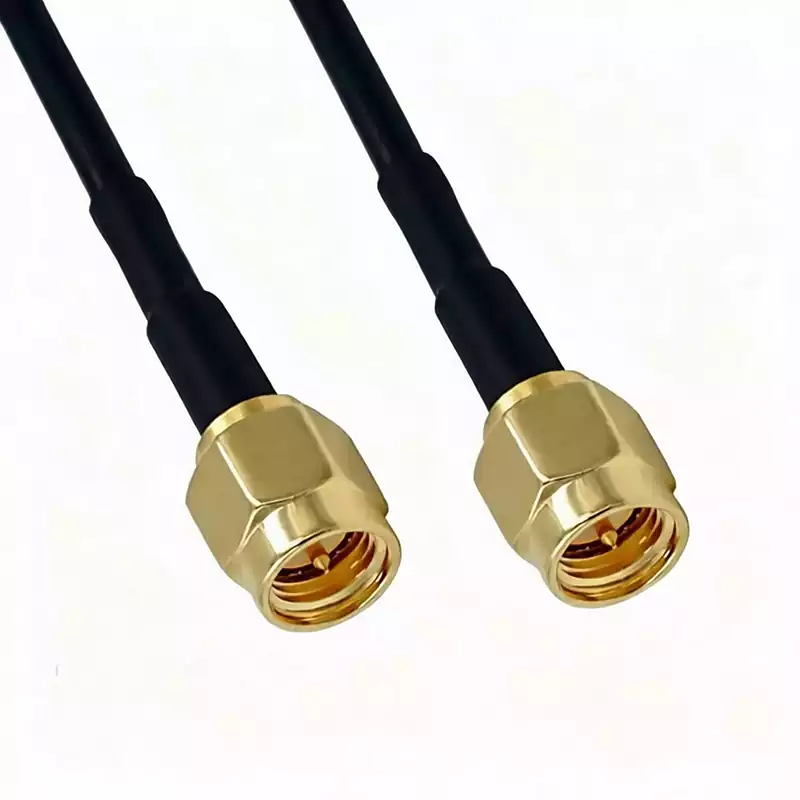

1.Flexibel rf coaxial cable
Både den inre och den yttre strukturen hos flexibla kablar bygger på lätta, mjuka material. Ytterhöljet är tillverkat av mjukplast med hög elasticitet, medan den inre överföringsledaren består av flera tunna koppertrådar som är tvinnade tillsammans. Kabeln kan böjas, vridas och formas utan något motstånd.
Fördelar: Extremt liten böjradie, enkel dragning i trånga och komplexa utrustningsutrymmen, smidig och bekväm installation på plats samt den lägsta inköpskostnaden per meter av de tre typerna.
Begränsningar: Den högfrekventa överföringsprestandan är relativt svag, och skärmningsförmågan försämras efter långvarig upprepad böjning.
2.Semiflexibel rf coaxial cable
Prestandamässigt ligger semiflexibla kablar mellan flexibla och semistela. I branschen kallas de ofta för ”manuellt formbara RF kablar”. Ytterskiktet består av en metallfläta med en viss styvhet. Ingen storskalig bearbetningsutrustning behövs – måttlig böjning och formning kan utföras helt för hand med enkla verktyg.
Fördelar: Kabeln har ett inneboende mekaniskt stöd. När den väl är böjd behåller den den förinställda formen. Skärmning och signalförlust är genomgående bättre än hos flexibla kablar.
Begränsningar: Den klarar endast ett begränsat antal formningscykler. Långvarig belastning leder till oåterkallelig deformation, vilket gör den olämplig för scenarier som kräver frekventa linjejusteringar.
3.Semistel rf coaxial cable
Till utseendet liknar den en förseglad metallrörledning – semistela kablar är extremt styva med maximal strukturell stabilitet. Ytterskiktet är ett sömlöst massivt metallrör, fyllt invändigt med ett fast dielektriskt isolerande medium som skiljer den inre ledaren från den yttre.
Fördelar: Toppklassigt motstånd mot mekanisk deformation och extern elektromagnetisk störning, extremt låg RF-överföringsförlust samt branschledande skärmning och isolering. När kabeln väl är formad förblir formen permanent fixerad och den deformeras inte av vibrationer eller temperaturförändringar.
Begränsningar: Precisionsböjning måste utföras med CNC-maskiner. Manuell ändring på plats är inte möjlig, och inköps- och bearbetningskostnaderna är relativt höga.
Centrala tekniska prestandaskillnader
1.Skärmningsförmåga och högfrekvent signalintegritet
Skärmningsprestanda avgör direkt huruvida RF-signaler påverkas av externt brus. Strukturskillnaderna mellan de tre kabeltyperna ger tydligt olika skärmningsbeteenden.
Semistela kablar använder ett sömlöst, massivt metallrör som yttre ledare. Vid en driftsfrekvens på 50 MHz räcker en aluminiumrörvägg på endast 12,2 mikrometer för att helt blockera elektromagnetisk vågpenetration. Skärmningseffektiviteten kan överstiga 110 dB, med RF-läckage under −120 dB – i praktiken elimineras all extern elektromagnetisk störning.
Semiflexibla rf coaxial cable använder en metallfläta som yttre skärm. Grundläggande skärmning ligger på ≥ −90 dB. Genom att öka flättäckningen till över 80 % kan prestandan närma sig den hos semistela kablar.
Flexibla rf coaxial cable kan inte använda en styv metallrörsstruktur utan förlitar sig på en kompositskärm av aluminiumfolie i kombination med flera flätnät. Vid frekvenser över 18 GHz måste lågdensitets-PTFE-dielektrikum användas för att minska signalförlusten som orsakas av själva dielektrikumet, vilket kompenserar för de inneboende skärmningsbegränsningarna.
2.Fasstabilitet vid temperaturfluktuationer
Temperaturförändringar påverkar kabelns dielektrikum och metallledarens dimensioner, vilket orsakar signalfasskift. Förmågan att hantera temperatur varierar avsevärt mellan kabeltyperna.
Semistela kablar är fyllda med fast PTFE-isolerande dielektrikum, med en dissipationsfaktor så låg som 2×10⁻⁴ vid 25 °C. I kombination med kopparrörets mycket låga termiska expansionskoefficient kan fasfluktuationen över hela driftsområdet hållas inom 500 PPM – vilket gör dem till förstahandsvalet för millimetervågs- och fasstyrd gruppantennutrustning.
Semiflexibla RF koaxialkablar innehåller ett glasfiberförstärkningsskikt inuti dielektrikumet för att dämpa termisk expansion och kontraktion. Detta håller den totala fasfluktuationen inom 800 PPM – en balans mellan prestanda och bearbetningssvårighet.
Flexibla RF koaxialkablar uppnår fasmatchning genom precisionslängdsledare och dielektrikum med jämn tjocklek. Även vid frekvent böjning kan signalfasfelet stabilt hållas inom ±2°, vilket gör dem lämpliga för teststationer där kablar flyttas upprepade gånger.
3.Mekanisk livslängd och totalkostnadsjämförelse
Formningsprocessen, livslängden samt inköps- och bearbetningskostnaderna visar en tydlig gradient mellan de tre typerna.
Semistela kablar kräver CNC-utrustning för anpassad böjning, med en bearbetningskostnad på ¥50–200 per enhet. Däremot står strukturen emot åldrande och vibrationer, vilket ger upp till 20 års livslängd med i princip ingen ersättningskostnad.
Semiflexibla RF koaxialkablar kan formas för hand på plats till en kostnad av endast ¥10–50 per meter, vilket innebär lägre initial investering. Men metallflätskiktet är benäget att deformeras permanent vid långvarig belastning, och frekventa linjejusteringar påskyndar prestandaförsämringen.
Flexibla RF koaxialkablar använder en silverfoliespiralflätningsprocess för att optimera böjmotståndet, med upp till 500 000 böjcykler – premiummodeller klarar över 2 miljoner. De komplexa materialen och hantverket driver dock priset per meter till ¥200–500, ungefär 5 till 10 gånger mer än semistela kablar, vilket gör dem lämpliga enbart för högvärdiga scenarier som högfrekvent testning.
Tillämpningsområden för de olika rf coaxial cable
1.Semistel RF koaxialkabel: Stabil överföringsryggrad för avancerad högfrekvent utrustning
Kombinationen av sömlöst metallrör och fast PTFE-dielektrikum ger semistela kablar ultrahög skärmning, extremt låg passiv intermodulation (PIM) och utmärkt temperaturstabilitet. De används inom branscher med stränga krav på signalprecision och miljötålighet.
För 5G/6G-basstationer och fasstyrd gruppantennradar täcker dessa kablar frekvensbandet från 3,5 GHz upp till millimetervåg. Minimal temperaturinducerad fasdrift säkerställer strålformningsnoggrannhet. Specifikationen 0,047 tum med precisionskontakter stöder signaler upp till 110 GHz, vilket motsvarar behoven hos nästa generations kommunikationsprototyputveckling.
För rymdfart och djuprymdsutforskningssatelliter tål de ett extremt brett temperaturområde på −55 °C till +265 °C och erbjuder strålningsbeständighet. Inhemska forskningsinstitut använder SiO₂-dielektriska semistela kablar för djuprymdsutrustning för att klara de extrema förhållandena i rymden.
För halvledarplatta- och chiptestning ligger PIM under −160 dBc, vilket minimerar testsignaldistorsion och effektivt förbättrar chipproduktionsutbytet.
2.Semi flexibel RF koaxialkabel: Mångsidig kompromiss för industriell utrustningskoppling
Semiflexibla kablar behåller omkring 80 % av den elektriska prestandan hos semistela kablar samtidigt som de stödjer manuell böjning på plats – en balans mellan installationssvårighet och överföringsspecifikationer. De är det vanligaste valet för intern dragning i industriell utrustning.
Inom metallurgi och petrokemisk utrustning har modellen LX-50-086 en yttre diameter på endast 2,65 mm med ett FEP-hölje som tål både höga och låga temperaturer, från −40 °C till +150 °C. Detta möjliggör högfrekvent dragning även i trånga utrustningsutrymmen.
För radar- och RF-labbprototyper kan antenngruppdragningen justeras manuellt när som helst under utvecklingsarbetet, vilket avsevärt förkortar felsökningscyklerna. X-band-radar använder kablar med specifikationen 0,141 tum och VSWR stabilt under 1,2 vid 27 GHz.
För inomhus distribuerade signaltäckningssystem är den minsta böjradien endast 5 gånger kabeldiametern, och inga professionella verktygsmaskiner behövs – detta minskar kraftigt installationshindren för inomhusbasstationer.
3.Flexibel RF koaxialkabel: Specialkabel för precisionsmätning och test
Flertrådiga silverpläterade mjuka ledare, lågdensitets-PTFE-dielektrikum och flerskiktskompositskärmning stöder 360° obegränsad böjning – perfekt för teststationer med frekvent rörelse och in- och urkopplingscykler.
För vektornätverksanalysator (VNA) högfrekvent kalibrering ger Gore CXN3506 flexibel kabel en insättningsförlust på under 0,5 dB per meter vid 40 GHz, vilket säkerställer nollavvikelse i instrumentmätningar.
För automatiserad chiptestutrustning (ATE) klarar premiumkablar med modifierad flätstruktur över 2 miljoner böjcykler, med ett fasfel som stabilt hålls inom ±1° vid upprepad rörelse.
För konsumentelektronikantennutveckling väger den lätta konstruktionen under 0,1 kg per meter, vilket inte belastar robotiska testarmar och förbättrar testeffektiviteten på produktionslinjen.
Riktlinjer för val av rätt rf coaxial cable
Utrustningsscenario: För laboratorier och automatiserad chiptestutrustning bör flexibla kablar prioriteras – de passar för frekvent in- och urkoppling, rörelse och böjning. För 5G-basstationer och inomhus distribuerade kommunikationssystem fungerar både semiflexibla och semistela kablar väl, med långsiktig signalstabilitet som prioritet. För satelliter, rymdfart och djuprymdsutforskningsutrustning är semistela kablar ett krav för att klara extrema temperaturer och strålning. För mobiltelefoner och små konsumentelektronikproduktionslinjer ger flexibla kablar bäst värde.
RF-prestandakrav: Om projektet involverar millimetervåg, högfrekvent radar eller halvledarprecisionstestning – där signalrenhet, fasstabilitet och skärmning är avgörande – är semistela kablar det optimala valet. För vanlig industriell koppling och inomhussignaltäckning räcker semiflexibla kablar för att balansera prestandabehoven.
Budget och livscykelkostnad: För kortsiktiga små felsökningsprojekt med begränsad budget ger flexibla kablar mer kontrollerbara initiala kostnader. För basstationer, rymdfartsutrustning och andra projekt som kräver stabil drift i tio år eller mer kan en initial investering i semistela eller semiflexibla kablar avsevärt minska de dolda kostnaderna för senare underhåll och utbyte.
Installationsförhållanden på plats: När arbetsutrymmet är trångt, ingen CNC-utrustning finns tillgänglig och justeringar av dragningen behövs på plats, rekommenderas flexibla eller semiflexibla kablar. För fabriksstandardiserad seriemontering med fast dragning som inte kräver senare ändringar bör semistela kablar väljas direkt.
Det finns ingen absolut ”bästa” kabel bland flexibla, semiflexibla och semistela RF koaxialkablar. Varje val måste förankras i projektets mekaniska krav, RF prestandaspecifikationer, installationsförhållanden och budget. Genom att förstå de underliggande prestandaskillnaderna mellan de tre typerna och anpassa dem efter den faktiska utrustningsmiljön kan man undvika vanliga tekniska problem som signalförlust, skärmningsfel och otillräcklig böjlivslängd.
