Flexibla koaxialkablar är böjbara överföringsledningar som är konstruerade enbart för överföring av högfrekventa signaler, med helt kompatibla material i alla interna och externa strukturer. Kabelns yttersta skikt består av en mycket elastisk och mjuk plastmantel, medan den inre ledaren är tillverkad av tvinnade fina koppartrådar; denna konstruktion tillåter böjning, vridning och formning i hela 360 grader utan någon mekanisk belastning alls.

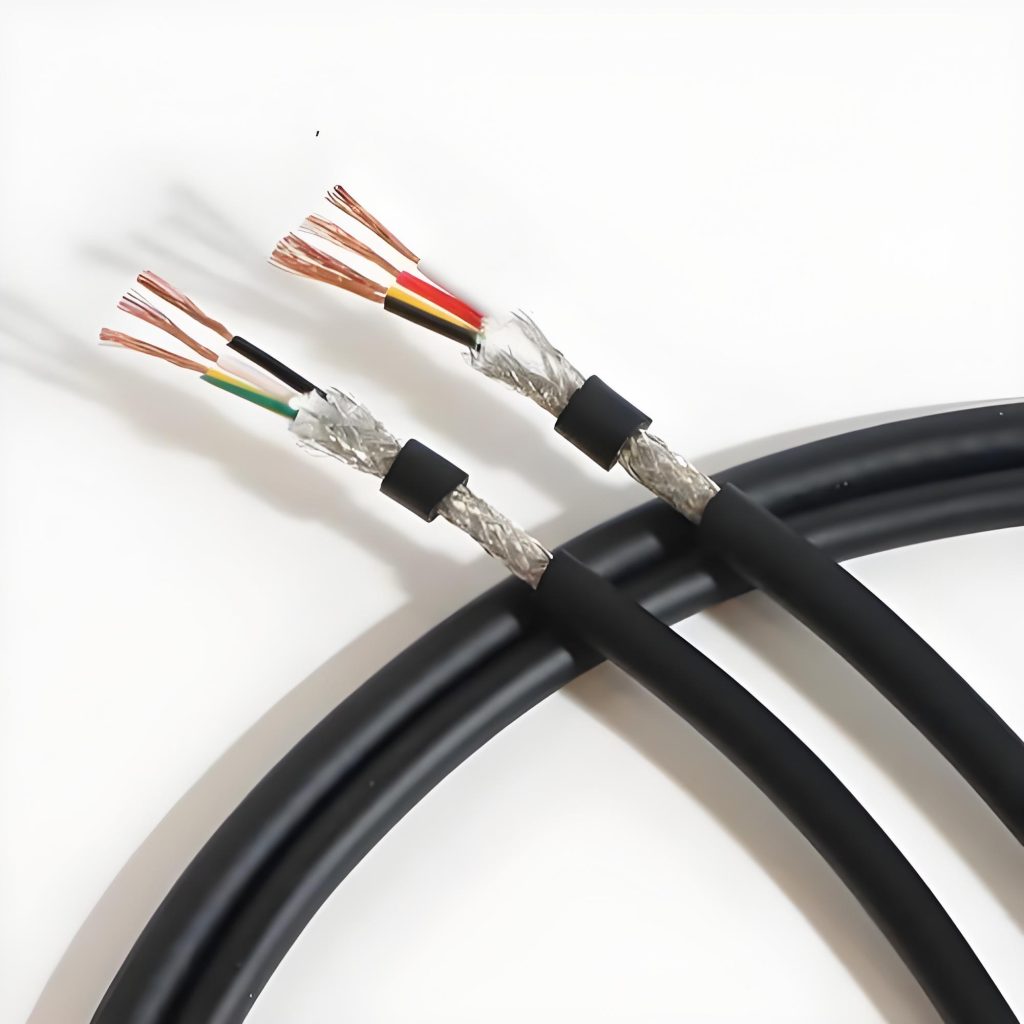

En flexibel koaxialkabel består av fyra grundläggande komponenter: inre ledare, dielektriskt isolerande skikt, yttre ledare och yttermantel. Den inre ledaren är oftast tillverkad av koppar eller aluminium och för över elektriska signaler längs hela ledningens längd; dielektrikumet som sitter mellan de båda ledande skikten säkerställer en tillförlitlig elektrisk separation och eliminerar all korsstörning mellan ledarna.
Den yttre ledaren, som oftast är utformad som en koaxialkabel eller aluminiumfolie, skapar elektromagnetisk skärmning och dämpar externa störningar, medan yttermanteln skyddar hela kabelkonstruktionen mot mekaniskt slitage och tuffa miljöförhållanden. Till skillnad från standardstela koaxialkablar är flexibla varianter specialutvecklade för att tåla upprepade böjbelastningar och positionsförändringar, och bibehåller jämna elektriska egenskaper även i kompakta kapslingar och dynamiskt arbetande utrustning.
Funktionen hos flexibla koaxialkablar bygger på styrd utbredning av elektromagnetiska vågor: när signaler rör sig genom den inre ledaren bildas ett elektriskt fält inuti dielektriska mediet, medan den omslutande yttre ledaren utgör en skärmbarriär som effektivt neutraliserar oönskad elektromagnetisk strålning. Dessa koaxialkabel utmärker sig med ett brett frekvensband som täcker både låga och höga radiofrekvenser, vilket gör dem lämpliga för ett brett spektrum av industriella och elektroniska tillämpningar.
Deras främsta prestandafördelar kommer framför allt från en utmärkt dynamisk böjhållfasthet, som tillåter en minimal böjradie motsvarande tre gånger koaxialkabel ytterdiameter – en egenskap som perfekt möter kraven från robotarmar, bärbar elektronik och alla system med upprepade rörelser. Tack vare en optimerad ledargeometri och egna dielektriska formler kan man uppnå extremt låga signaldämpningsvärden, med en dämpning under 0,2 dB/m över hela frekvensbandet 0–6 GHz. En dubbelskiktad skärmkonstruktion blockerar upp till 99 procent av externa elektromagnetiska störningar och bevarar en stabil signalintegritet, även i täta elektromagnetiska miljöer som är känsliga för interferens.
Bland de största användningsområdena finns först och främst medicinsk elektronik, där flexibla högfrekvens koaxialkablar överför högnoggranna signaler till bärbara ultraljudsapparater, endoskopiska bildsystem och all mobil klinisk diagnostikutrustning. Inom industriell automatisering används de för kabeldragning till robotarmars styrenheter, navigationsmoduler på automatiserade transportfordon (AGV) och all utrustning som kräver dynamiskt justerbara kabelvägar. För produktion av sändningsaudio och video stabiliserar de överföringen av 4K- och 8K-högupplösta signaler i mobila produktionsfordon och kamerasystem monterade på drönare.
Dessutom utvidgar den massiva utbyggnaden av 5G-mobiltelefoniinfrastruktur och den exponentiella ökningen av IoT-utrustning kontinuerligt användningsområdet för dessa högpresterande, böjbara högfrekvensöverföringsledningar.
Det finns tydliga skillnader mellan flexibla, halvflexibla och halvstela koaxialkablar framför allt i deras böjbeteende, då de tre kabeltyperna har fundamentalt olika mekaniska deformationsegenskaper. Flexibla koaxialkabel kan böjas manuellt utan specialverktyg, utan begränsningar, och placeras om efter eget val i hela 360-gradersvinkeln. Å andra sidan tillåter halvflexibla modeller endast en enda manuell formning; flera omformningar ger permanenta deformationer. Halvstela kablar går inte att böja för hand alls, de kräver exakt CNC-bearbetning för formning och behåller sin geometri permanent efter tillverkning.
Det finns också stora skillnader i mekanisk livslängd under cyklisk böjbelastning: standardflexibla kablar tål upp till 500 000 böjcykler, medan premiumindustrivarianterna överstiger 2 000 000 cykler. Halvflexibla kablar tillåter endast ett begränsat antal lätta justeringar och drabbas av oåterkalleliga strukturella förvrängningar vid långvarig cyklisk belastning. När det gäller halvstela kablar finns det ingen definierad livslängd i termer av böjcykler, eftersom deras konstruktion utesluter all böjdeformation.
Effektiviteten hos den elektromagnetiska skärmningen ökar stegvis från flexibla kablar till halvflexibla och sedan halvstela. Flexibla varianter kombinerar aluminiumfolie med flätskärm för att uppnå en skärmeffektivitet på cirka -90 dB. Halvflexibla modeller drar nytta av maximalt utökad flättäckning för att uppnå värden nära -100 dB. Halvstela kablar använder å andra sidan massiva sömlösa metallrör som yttre ledare, vilket ger en skärmning över -120 dB som nästan helt isolerar de inre signalerna från allt externt elektromagnetiskt brus.
För högfrekvenstillämpningar över 18 GHz inom mikrovågsteknik syns tydliga prestandanivåer mellan de tre kabeltyperna. Flexibla koaxialkabel använder lågdensitet PTFE-dielektrikum för att begränsa dämpningen vid höga frekvenser, men deras högfrekvenselektriska egenskaper är sämre än hos halvflexibla och halvstela koaxialkabel. Halvflexibla kablar innehåller glasfiberförstärkta dielektriska substrat och begränsar fasavvikelser till maximalt 800 PPM. Halvstela modeller kombinerar massivt PTFE-dielektrikum och sömlösa kopparrör som yttre ledare, och håller fasfluktuationer nere vid endast 500 PPM – dessa egenskaper gör dem till det föredragna kabelalternativet för millimetervågsutrustning och fasstyrda gruppantennsystem.
När det gäller kostnader är rangordningen omvänd jämfört med nivåerna på skärmeffektivitet och högfrekvensprestanda. Flexibla koaxialkabel har ett materialpris mellan 200 och 500 yuan per meter, vilket är fem till tio gånger dyrare per enhet än halvstela koaxialkabel, och utgör därmed det dyraste materialalternativet. Denna ekonomiska nackdel kompenseras av förenklad installation: inga CNC-bearbetningsverktyg behövs, och hela kabeldragningen kan utföras manuellt på plats. Halvstela kablar har billiga basmaterial, men exakt CNC-bearbetning medför tilläggskostnader på 50 till 200 yuan per kabelsats. Halvflexibla kablar hamnar i ett mellanläge på kostnadsskalan och tillåter manuell justering av kabelvägarnas konturer på plats med måttliga bearbetningskostnader på 10 till 50 yuan per meter.
Varje kabeltyp är konstruerad för tydligt avgränsade användningsfall anpassade till mekaniska rörelsebegränsningar. Flexibla kablar dominerar alla tillämpningar som kräver frekvent omplacering, upprepade inkopplingar och urkopplingar samt konstant dynamisk böjbelastning: kalibreringssatser för vektornätverksanalysatorer, automatiserade halvledarchiptestbänkar och antennutvecklingslaboratorier för konsumentelektronik.
Halvflexibla koaxialkabel passar perfekt för interna anslutningar i industriella anläggningar där man manuellt kan justera kabelvägar under prototyptillverkning och driftsättning, innan slutlig fast montering. Halvstela kablar specificeras enbart för statiska, långtidsanvända tillämpningar utan efterinstallationförändringar: 5G-basstationer utrustade med sändare-mottagare, satellitkommunikationslastar, radargrupper och precisionsmätutrustning för halvledartillverkning.
Tack vare sin oöverträffade förmåga att tåla upprepade böjningar och stabila elektriska egenskaper under dynamisk mekanisk belastning är flexibla koaxialkablar oersättliga för mobila mätsystem, automatiserade industrimaskiner och bärbar medicinsk elektronik.
