SMT är ett komplett system med standardiserade produktionsflöden som använder tryckta kretskort (PCB) som underlag för automatiserad montering, lödning och sammansättning av elektroniska komponenter. Kretskorts montering är den grundläggande pelaren som möjliggör miniatyrisering, högre prestanda och massproduktion av elektroniska produkter inom dagens tillverkningsindustri, och ytmonteringstekniken – förkortad SMT – utgör det dominerande centrala tillverkningsförfarandet för hela branschen.
Tekniken uppfanns först under 1960-talet och har genomgått årtionden av tekniska förbättringar, maskinuppgraderingar och processoptimeringar för att bli ett moget, högeffektivt och mångsidigt system för elektronisk sammansättning. Nästan alla moderna elektroniska enheter använder SMT för kretskorts montering, allt från konsumentprodukter som smarttelefoner, bluetooth-öronsnäckor och smarta bärbara enheter till avancerad utrustning som industriella styrenheter, fordonselektronik och precisionsmätinstrument, och tekniken har helt förändrat det traditionella tillverkningssättet för elektronik.

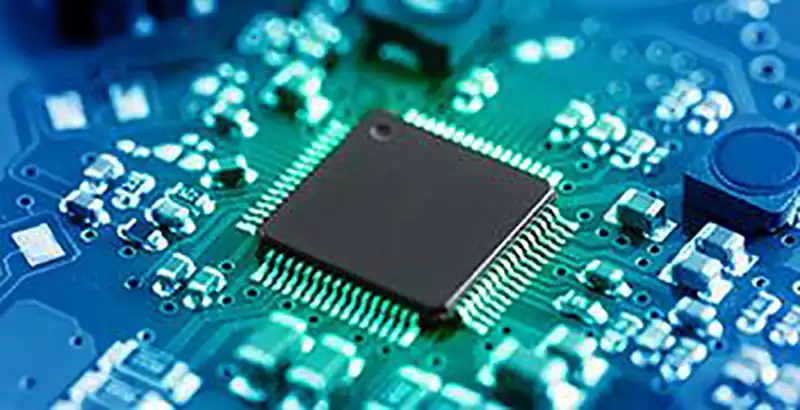

Till skillnad från äldre metoder för kretskortsmontering bygger SMT på en grundläggande konstruktionsprincip som avskaffar montering genom hål med stift. Istället fästs ytmonterade chipkomponenter, kända som SMC och SMD – delar utan utstickande ledare eller med extremt korta terminaler – direkt på utsidan av PCB-underlaget innan de genomgår exakt återflödeslödning, som skapar både elektrisk kontakt och mekanisk fastsättning mellan komponenter och kretskort. Detta gör tekniken till en avancerad monteringslösning anpassad för moderna kretslayouter med hög komponenttäthet.
SMT:s centrala fördelar kan sammanfattas i fyra nyckelförmågor: högre monteringstäthet, utmärkt driftsäkerhet, förbättrade elektriska egenskaper och exceptionell produktionseffektivitet. SMD-komponenter upptar bara en tiondel av ytan jämfört med konventionella genomgående hålkomponenter, har stark motståndskraft mot vibrationer med få lödfel, stabila högfrekvensegenskaper som dämpar elektromagnetisk och radiofrekvent störning och passar perfekt till helt automatiserade produktionsflöden som sänker totala tillverkningskostnader med mellan trettio och femtio procent.
Färdig kretskort montering, förkortat PCBA och tillverkad med SMT, har extremt hög monteringstäthet samt kraftigt minskad storlek och vikt. SMD-komponenter är ungefär en tiondel så stora och lätta som klassiska DIP-komponenter för hålmontering, vilket minskar elektroniska enheters mått med fyrtio till sextio procent och total vikt med sextio till åttio procent efter SMT-behandling.
PCBA-produkter monterade med SMT-lödning bibehåller jämn kvalitet och stabil prestanda med stabila, vibrationsbeständiga lödfogar som kraftigt minskar felprocenten.
Kretskort tillverkade med SMT uppvisar jämna elektriska egenskaper och lägre energiförbrukning tack vare förkortade komponentledare och ledande vägar, vilket snabbar upp signalöverföringen, minskar energianvändningen och begränsar elektromagnetisk och radiofrekvent störning samtidigt som en tillförlitlig drift vid höga frekvenser bibehålls.
SMT möjliggör fullständig automatisering av produktionen för högre genomströmning, sparar råmaterial, energi, tillverkningsmaskiner, personalresurser och produktionstid samt minskar tillverkningskostnaderna med trettio till femtio procent.
SMT har också ett antal inneboende begränsningar: tryckta nummerbeteckningar på miniatyrkomponenter är svåra att läsa, vilket försvårar underhåll och reparationer, utbyte av komponenter kräver specialiserad utrustning och skillnader i termisk expansionskoefficient (CTE) mellan monterade komponenter och PCB-underlaget skapar risker för strukturella brister. Dessa nackdelar har dock till stor del upphört att begränsa spridningen av SMT tack vare specialiserade reparationsstationer för komponenter och nyutvecklade kretskort med låg termisk expansion.
Standardiserad ytmontering baseras på fyra huvudsakliga produktionsflöden, där lodpast och återflödeslödning är det mest grundläggande och utbredda centrala SMT förfarandet, känt för strömlinjeformade arbetsmoment, hög genomströmning och snäva toleranser för lödning. Processen kräver minimal hjälputrustning för att minimera produkters totala mått, stödjer massproduktion av nästan alla enkelsidiga och medelstora kompakta konsumentelektronikprodukter och är den föredragna monteringslösningen för konsumentelektroniktillverkare världen över.
Det andra flödet kombinerar komponentmontering med våglödning, och sammanför styrkorna hos ytmontering och våglödning för att fullt utnyttja kretsutrymmet på båda sidor av dubbelsidiga kretskort, vilket möjliggör ytterligare miniatyrisering samtidigt som billiga traditionella hålkomponenter kan användas. Processen har dock tydliga nackdelar i form av ett större utbud av nödvändig produktionsutrustning, strängare processtoleranser för våglödning, högre frekvens av lödfel och bristande kompatibilitet med layouter med extremt hög komponenttäthet, vilket begränsar användningen till elektronik med låg integrationsgrad där kostnadskontroll prioriteras framför kompakta mått.
Det tredje alternativet är hybridmontering, som kombinerar fördelarna med ytmontering och hålmontering för att maximera utnyttjandet av båda sidor av kretskortet och minimera kortets totala yta samtidigt som man behåller kostnadseffektiviteten och starka mekaniska hållfastheten hos hålkomponenter. Processen balanserar produktminiatyrisering och produktionskostnader och är ett mångsidigt flöde lämpligt för massproduktion av de flesta medelklassade elektroniska enheter.
Det fjärde flödet är dubbelsidig lodpaståterflödeslödning, en specialiserad metod framtagen för extremt kompakta elektronikprodukter med hög täthet som utnyttjar hela layoututrymmet på båda sidor av kretskort för maximal integrering av komponenter och minimal monteringsyta. Processen har mycket höga tekniska trösklar och kräver strikt styrning av produktionsparametrar, komplexa flerstegsarbetsmoment samt stränga krav på maskinprecision, fabriksmiljö och processefterlevnad. Huvudanvändningsområden inkluderar mobila kommunikationsterminaler, miniatyr smart hårdvara och exklusiv precisionselektronik som kräver tät packning av komponenter.
Hålmonteringsteknik, förkortad THT, är den traditionella monteringsmetoden där elektroniska komponenter förs genom förborrade hål i kretskort och fästs permanent med flytande lod. SMT har utvecklats från äldre THT-tillverkningsmetoder men är en helt separat monteringsmetod; den grundläggande skillnaden mellan de två processerna är monteringssättet med ytmontering jämfört med genomgående hål, och det finns ytterligare avvikelser i underlagsdesign, komponentspecifikationer, färdig monterings geometri, lödfogars struktur och hela produktionsflöden. På konventionella THT-kretskort sitter elektroniska komponenter och tillhörande lödfogar på var sin sida av underlaget, medan både komponenter och lödkontakter placeras på samma sida hos SMT PCB.
Följaktligen finns pläterade genomgående hål (PTH) på SMT-kretskort endast för att sammanbinda ledande spår på olika lager i kortet, vilket kräver betydligt färre och mindre hål och gör det möjligt att kraftigt öka kortets totala monteringstäthet.
Det finns fyra avgörande skillnader mellan SMT ytmontering och THT-hålmontering, där den första gäller de centrala produktionsflödena som skiljer ytplacering från genomgående hålmontering. Standard SMT-flödet består av tre på varandra följande steg: lodpastutskrift, komponentplacering och återflödeslödning. Den revolutionerande innovationen är att man avskaffar borrning av hål i PCB, vilket ger kretskonstruktörer extra layoututrymme och tillåter montering av komponenter på båda sidor av varje kort. THT-hålmontering bygger å andra sidan på formning av komponenter, manuell eller automatisk insättning i hål och våglödning, med omständliga flerstegsarbetsmoment som begränsas av fasta positioner för genomgående hål.
Den andra stora skillnaden gäller tillgängligt utrymme och monteringstäthet, vilket är SMT:s mest framträdande konkurrensfördel. Ytmonterade komponenter är ungefär en tiondel så stora och lätta som motsvarande THT-hålkomponenter, och kretslayouter utan hål ger exceptionell packningstäthet perfekt anpassad för kompakta enheter som smarttelefoner och bärbar smart elektronik.
Tredje skillnaden är effektiviteten hos automatiserad massproduktion, en tydlig skiljelinje mellan de två systemen. SMT stödjer utan svårighet helt automatiserade höghastighetslinjer optimerade för stora produktionsserier med överlägsna kostnadshantering, medan THT medför större hinder för full automatisering och ofta skapar flaskhalsar i moderna anläggningar med hög produktionsvolym.
Fjärde punkten är mekanisk fastsättningsstyrka, som utgör THT:s unika konkurrensfördel trots SMT:s fördelar med högre täthet. SMT-komponenter har relativt svagare mekanisk bindning till kretskort ytan, medan THT-komponenter sitter fast ordentligt i kretskortet med ledare som går helt genom borrade hål innan lödning, vilket ger markant bättre strukturell stabilitet och vibrationsbeständighet.
Fyra avgörande branschfaktorer driver den globala utbredningen av SMT teknik. För det första har konsumentelektronik en ständig trend mot mindre format, vilket gör äldre hålkomponenter olämpliga för ytterligare miniatyrisering.
För det andra innehåller moderna elektroniska enheter utökade funktioner tack vare integrerade kretsar (IC) utan stift för hålmontering, särskilt storskaliga och högintegrerade chip som endast tillverkas med ytmonterade kapslingar.
För det tredje strävar tillverkare efter massproduktion och fullständig processautomation för att leverera högkvalitativa produkter med lägre styckkostnad, möta ökade konsumentförväntningar och stärka marknadskonkurrenskraften gentemot andra aktörer i branschen.
För det fjärde pågår ständig utveckling av elektronisk hårdvara, kontinuerlig förbättring av integrerade kretsar och mångsidigare användning av halvledarmaterial som accelererar teknisk innovation inom elektronik världen över, vilket driver tillverkare att anpassa sina produktionsflöden till globala branschstandarder genom att anta den dominerande SMT-monteringsmetoden.
Jämfört med traditionell THT-hålmontering ger SMT avgörande fördelar vad gäller komponentintegreringstäthet, produktionsgenomströmning, färdig produkts prestanda och massproduktionskostnader, vilket befäster dess position som den centrala möjliggörande tekniken för dagens elektroniktillverkningsindustri. Även om SMT fortfarande har mindre begränsningar i form av komplicerade reparationsförfaranden och relativt lägre enskild mekanisk fastsättningsstyrka, utvidgar kontinuerlig processoptimering och ny toppmodern utrustning hela tiden antalet lämpliga användningsområden och stärker teknikens tekniska fördelar. Mot den rådande branschtrenden med allt mindre, högre presterande och intelligenta elektroniska enheter kommer SMT att behålla sin långsiktiga dominans inom elektronisk montering och fortsätta driva stegvisa uppgraderingar för hela den globala elektronikbranschen.
