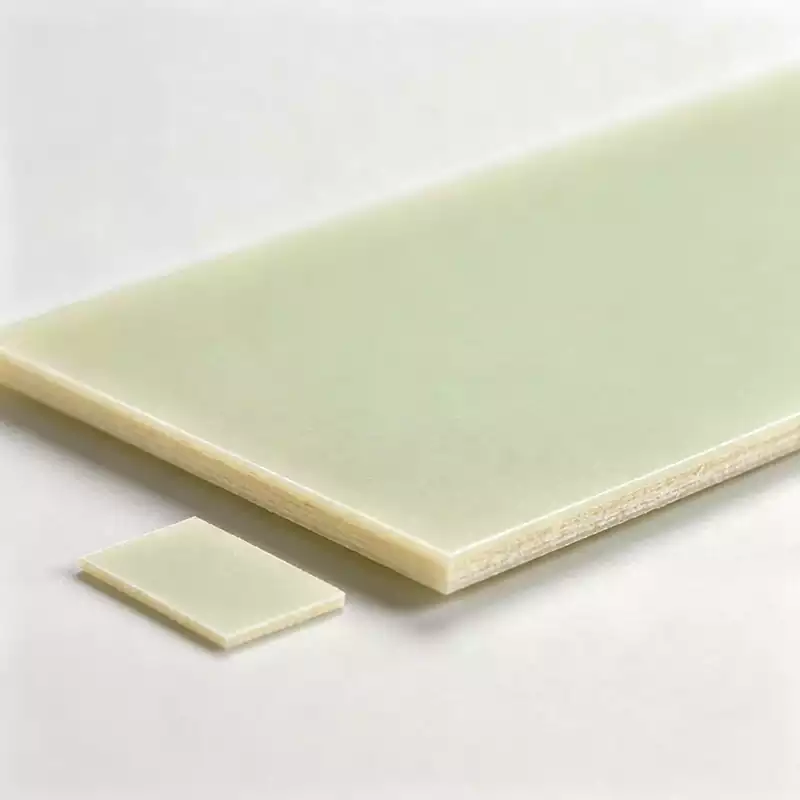

FR-4 Cam Elyaf Takviyeli Epoksi Laminat, baskılı devre kartı için en yaygın kullanılan temel malzemedir. Malzeme özellikleri elektronik montajların güvenilirliği, elektrik yalıtımı, mekanik kararlılığı ve uzun ömürlülüğü üzerinde önemli bir etkiye sahiptir. Elektronik ürünler farklı çevresel ve elektrik koşullarında çalıştığından, FR-4 laminatlar ısı dayanımı, alev geciktiricilik performansı ve fonksiyonel geliştirmeler gibi temel performans göstergelerine göre birçok kalitede üretilir. Her kategori reçine kimyası, üretim teknolojisi, fiziksel özellikler ve hedeflenen uygulamalar bakımından birbirinden farklıdır.
Cam Geçiş Sıcaklığına (Tg) Göre Sınıflandırma
Cam geçiş sıcaklığı (Tg), bir FR-4 laminat termal kapasitesinin birincil göstergelerinden biridir. Epoksi reçinenin sert cam benzeri halden daha yumuşak kauçuk benzeri hale geçtiği sıcaklığı tanımlar. Bu geçiş, yüksek sıcaklıklarda boyutsal kararlılık, mekanik mukavemet ve yalıtım performansını doğrudan etkilediği için Tg, baskılı devre kartı malzemesi seçiminde kritik bir faktördür. FR 4 malzemeler genellikle Tg değerlerine göre üç kaliteye ayrılır.
Standart Tg FR-4
Standart Tg FR-4 genellikle yaklaşık 130°C ila 140°C cam geçiş sıcaklığına sahiptir. Geleneksel elektronik ürünler için en ekonomik ve yaygın kullanılan baskılı devre kartı substratıdır. Standart epoksi reçine sistemleriyle üretilir, günlük elektronik uygulamalar için güvenilir elektrik yalıtımı, yeterli mekanik mukavemet ve mükemmel işlenebilirlik sunar.
Normal çalışma koşullarında iyi performans sergilemesine rağmen, yüksek sıcaklıklara sürekli maruz kalma malzeme genleşmesini hızlandırabilir, yapısal kararlılığı azaltabilir ve deformasyon riskini artırabilir. Bu nedenle, sık yüksek sıcaklık lehim döngülerine veya sürekli termal strese maruz kalan ürünler için genellikle uygun değildir.
Tipik uygulama alanları; tüketici elektroniği, ev aletleri, dijital ürünler ve diğer standart elektronik ekipmanlardır.
Orta Tg FR-4
Orta Tg FR-4 genellikle 150°C ile 170°C aralığında Tg değerine sahiptir. Geliştirilmiş reçine formülasyonları ve optimize edilmiş cam elyaf işleme, standart kalite malzemelere göre gözle görülür şekilde daha iyi termal performans sağlar.
Düşük termal genleşme katsayısı (TGK) sayesinde bu malzeme, tekrarlanan ısıtma ve soğutma döngülerinde kartın eğilmesine, katman ayrışmasına ve boyut değişimlerine karşı artırılmış direnç sunar. Yeniden akış lehimleme ve dalga lehimleme gibi yaygın baskılı devre kartı montaj süreçlerinde güvenilir şekilde çalışır ve yaklaşık 120°C ila 150°C sürekli sıcaklıklarda kararlı çalışmasını sürdürür.
Daha yüksek termal güvenilirlik ile makul maliyeti birleştirdiği için Orta Tg FR-4, endüstriyel elektronik, otomotiv kontrol sistemleri, akıllı ev cihazları ve geliştirilmiş ısı dayanımı gerektiren diğer ürünler için sıklıkla tercih edilir.
Yüksek Tg FR-4
Yüksek Tg FR-4, 170°C ve üstü cam geçiş sıcaklığına sahiptir ve zorlu termal koşullarda çalışan yüksek performanslı elektronik uygulamalar için tasarlanmıştır. Termal kararlılığı maksimum seviyeye çıkarmak amacıyla gelişmiş ısıya dayanıklı epoksi sistemleri ve yüksek düzeyde optimize edilmiş kürleme yapıları kullanır.
Düşük termal genleşme, tekrarlanan ısıtma döngülerinde kart distorsiyonu, reçine çatlaması ve katman ayrışma olasılığını büyük ölçüde azaltır. Ayrıca, yüksek sıcaklıklara uzun süre maruz kalma sırasında dielektrik yalıtımı kararlı kalır ve laminatın çok sayıda kurşunsuz lehimleme sürecini önemli bir bozulma olmadan atlatmasını mümkün kılar.
Yüksek Tg FR-4 yaygın olarak otomotiv güç elektroniği, 5G iletişim ekipmanları, endüstriyel güç kaynakları, yeni enerji sistemleri ve yüksek güçlü LED uygulamalarında kullanılır.
UL94 Alev Geciktiricilik Sınıfına Göre Sınıflandırma
Alev dayanımı, FR-4 laminatların bir diğer önemli özelliğidir. UL94 yanabilirlik standardı, malzemelerin aleve maruz kaldığındaki davranışlarını; kendi kendine sönme kapasitesi, yanma süresi, erimiş damlacık oluşumu ve alev yayılımı dahil olmak üzere değerlendirir. UL94 sınıflarına uyum, birçok elektronik sektöründe güvenlik sertifikasyonu için zorunludur.
UL94 V-0 FR-4
UL94 V-0, ticari FR-4 baskılı devre kartı malzemelerinin çoğunun benimsediği standart alev geciktiricilik sınıfıdır.
UL94 dikey yanma testine göre V-0 sınıfı malzemeler her ateşleme döngüsünden sonra on saniye içinde kendi kendine söner ve yakın malzemeleri tutuşturabilecek yanan damlacık üretmez. Alev kaynağı kaldırıldığında yanma devam etmez.
Bu özellikler, aşırı yük ve kısa devre gibi geçici elektrik arızaları sırasında etkili koruma sağlar. Sonuç olarak UL94 V-0 FR-4, güvenlik, performans ve üretim maliyetinin pratik bir kombinasyonunu sunduğu için çoğu ticari ve endüstriyel baskılı devre kartı ürünü için tercih edilen malzeme haline gelmiştir.
UL94 5VA ve 5VB FR-4
UL94 5VA ve 5VB sınıfları, V-0 sınıfına kıyasla daha zorlu alev dayanımı gereksinimleri içerir ve sıkı yangın koruma şartları olan ortamlarda çalışan ürünler için tasarlanmıştır.
Bu laminatlar, doğrudan alev etkisine karşı direnci önemli ölçüde artıran yüksek performanslı alev geciktirme teknolojileri kullanır. Minimum alev yayılımı gösterir, yanma sırasında damlacık oluşumuna direnç gösterir ve uzun süreli ısıtma sonrasında bile yapısal kararlılığını korur.
Bu malzemeler havacılık ve uzay elektroniği, tıbbi ekipman, endüstriyel koruma sistemleri, bataryalı enerji depolama sistemleri ve olağanüstü yangın güvenliği gerektiren diğer kritik görevli elektronik cihazlarda yaygın olarak kullanılır.
Fonksiyonel Performansa Göre Sınıflandırma
Termal kapasite ve alev dayanımının yanı sıra, değiştirilmiş reçine sistemleri, fonksiyonel katkı maddeleri ve üretim süreci iyileştirmeleri ile FR-4 laminat özel uygulamalar için geliştirilebilir. Bu geliştirilmiş malzemeler, sinyal bütünlüğü, çevre koruması ve ısı dağılımı gibi spesifik performans gereksinimlerini karşılamak amacıyla tasarlanmıştır.
Genel Amaçlı FR 4
Genel amaçlı FR 4, tek bir özel özelliğe odaklanmadan elektrik yalıtımı, mekanik dayanıklılık, korozyon direnci ve alev geciktiriciliğin dengeli bir kombinasyonunu sunar.
Güvenilir işleme performansı, delme, çok katmanlı laminasyon, kimyasal kazıma ve lehim montajı gibi geleneksel baskılı devre kartı üretim operasyonları için uygun olmasını sağlar.
Bu malzeme masaüstü bilgisayarlar, ev aletleri, tüketici elektroniği ve standart endüstriyel kontrol ekipmanlarında yaygın olarak kullanılır.
Yüksek Frekans FR-4
Yüksek frekans FR-4, sinyal kalitesinin kritik olduğu radyo frekansı (RF) devreleri ve yüksek hızlı dijital sistemler için özel olarak geliştirilmiştir.
Geleneksel FR 4 ile karşılaştırıldığında geniş frekans aralığında daha kararlı dielektrik sabit (Dk) ve daha düşük dielektrik kayıp (Df) sunar. Bu iyileştirmeler ekleme kaybı, sinyal zayıflaması, faz varyasyonları ve empedans kararsızlığını azaltır ve böylece yüksek çalışma frekanslarında sinyal bütünlüğünü korur.
Yüksek frekans FR-4, kablosuz iletişim cihazları, RF modülleri, 5G ve 6G altyapısı, mikrodalga sistemleri ve diğer yüksek hızlı elektronik ürünlerde geniş çapta uygulanır.
Halojensiz FR-4
Geleneksel FR-4 malzemeler alev geciktiriciliği genellikle bromlu veya klorlu katkı maddeleriyle elde eder. Yanma sırasında bu maddeler halojenürler ve dioksinler dahil olmak üzere aşındırıcı ve çevreye zararlı gazlar üretebilir.
Halojensiz FR-4, geleneksel halojen içeren bileşikleri çevre dostu fosfor ve azot tabanlı alev geciktirici sistemlerle değiştirir. Sonuç olarak malzeme, RoHS ve REACH gibi küresel çevre standartlarını karşılarken bilinçli olarak ilave edilmiş klor veya brom içermez.
Yanma sırasında toksik emisyonları azaltmasının yanı sıra halojensiz FR 4 mükemmel yalıtım, mekanik özellikler ve alev dayanımını korur. İhracat elektroniği, çocuk elektronik cihazları, premium ev aletleri ve yenilenebilir enerji ekipmanları dahil çevresel düzenlemelere tabi ürünler için sıklıkla seçilir.
Yüksek Isı İletkenlikli FR-4
Geleneksel FR 4‘ün nispeten düşük ısı iletkenliği, yüksek güçlü elektronik bileşenlerin ürettiği ısıyı yayma kapasitesini sınırlar. Aşırı çalışma sıcaklıkları devre performansını olumsuz etkileyebilir ve bileşen ömrünü kısaltabilir.
Yüksek ısı iletkenlikli FR-4, epoksi reçineye alüminyum oksit (Al₂O₃) veya alüminyum nitrür (AlN) gibi ısı iletken seramik dolgu maddeleri ekleyerek ısı transferini iyileştirir. Bu dolgular, güç yarı iletkenleri, entegre devreler, MOSFET’ler ve diğer ısı üreten cihazlardan ısıyı hızla uzaklaştıran daha verimli termal yollar oluşturur.
İyileştirilmiş ısı dağılımı, baskılı devre kartı çalışma sıcaklığını düşürmeye yardımcı olur, sistemin genel güvenilirliğini artırır ve elektronik bileşenlerin hizmet ömrünü uzatır.
Yüksek ısı iletkenlikli FR-4, anahtarlamalı güç kaynakları, fotovoltaik invertörler, elektrikli araç şarj ekipmanları, endüstriyel güç dönüştürücüleri ve termal yönetimin temel tasarım gereksinimi olduğu diğer yüksek güçlü elektronik sistemlerde yaygın olarak kullanılır.
