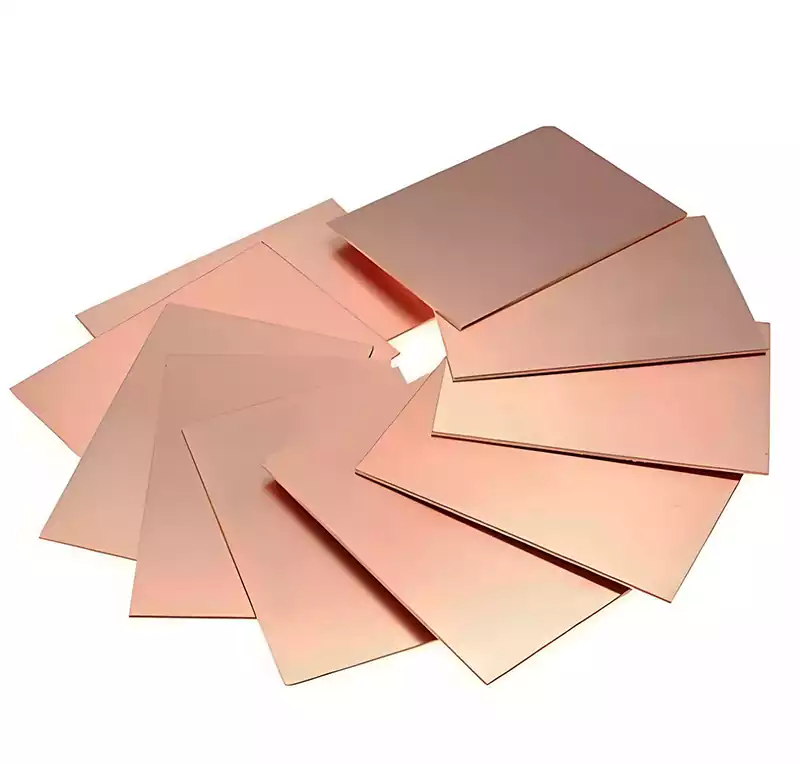

Bakır kaplı laminat, kısaca CCL (İngilizce Copper Clad Laminate), Baskılı Devre Kartı (PCB, Printed Circuit Board) üretiminde temel ana alt tabaka görevi görür. Devre kartı yalıtım performansını, termal kararlılığını, sinyal iletim kapasitesini ve genel kullanım ömrünü doğrudan belirler; tüketici elektroniği, endüstriyel kontrol ekipmanları, yenilenebilir enerji sistemleri ve sunucular dahil olmak üzere birçok elektronik sektöründe yaygın olarak kullanılır.
Farklı malzemelerden üretilen, farklı proseslerle imal edilen ve değişken performans ölçütlerine sahip CCL’ler, büyük ölçüde farklı üretim senaryolarına ve nihai ürünlere sahiptir. Sınıflandırma kriterlerinin, sınıf farklılıklarının ve temel parametrik özelliklerin tam olarak kavranması, PCB malzeme seçimi, devre tasarımı ve bitmiş ürün kalite kontrolünün temel taşıdır.
Bu makale, yaygın CCL sınıflandırma çerçevelerini, sektör standardı kalite sınıflarını ve prepreg ile dielektrik sabiti gibi kritik teknik parametreleri sistematik olarak düzenlemekte, ayrıca bakır kaplı laminatların endüstriyel uygulama mantığını ve teknik esaslarını derinlemesine incelemektedir.
PCB üretiminde birincil alt tabaka olarak CCL’ler, iç takviye malzemesinin bileşimine göre beş ana kategoriye ayrılır ve her biri farklı çalışma koşullarına ve ürün gereksinimlerine uyarlanmıştır. Bu beş kategori: kağıt bazlı alt tabakalar, cam elyaf kumaş bazlı alt tabakalar, CEM serisi kompozit alt tabakalar, çok Katmanlı pcb yapım alt tabakaları ile seramik çekirdekli ve metal çekirdekli laminatlar gibi özel fonksiyonel alt tabakalardır. Tüm kategoriler arasında sertlik, ısı direnci ve işlenebilirlik açısından belirgin farklar mevcuttur.
Reçine yapıştırıcı sistemi, CCL’nin yalıtım özelliklerini, ısı direncini ve boyutsal kararlılığını belirler ve kart performansında belirleyici bir faktördür.
Epoksi reçine, cam elyaf kumaş bazlı CCL’ler için yaygın yapıştırıcıdır. FR-4 sınıfı dengeli genel performans sunmasıyla günümüze kadar elektronik sektöründe en yaygın kullanılan bakır kaplı laminat haline gelmiştir. Epoksi bazlı kartların yanı sıra piyasada cam elyaf kumaşı, poliamid elyafı ve dokunmamış kumaş gibi takviye ortamları ile eşleştirilmiş çok sayıda özel reçine laminatı bulunmaktadır. Üst düzey reçine sistemleri arasında BT reçinesi (bismaleimid triazin), PI (poliimid), PPO (polifenilen oksit), MS reçinesi (maleimid-stiren), siyanat ester ve poliolefin reçineleri yer alır ve bunlar öncelikle yüksek hassasiyetli elektronik cihazlarda kullanılır.
UL yanıcılık test standartlarına göre CCL’ler iki büyük gruba ayrılır: alev geciktirici ve alev geciktirici olmayan. Alev geciktirici olmayan laminatlar UL94-HB sınıflandırmasına uygundur ve alev yayılımını engelleme kapasitesine sahip değillerdir. Alev geciktirici sınıflar, alev yayılımını etkili şekilde durduran yaygın iki UL94 derecesini kapsar: V-0 ve V-1.
Giderek sıkılaşan çevre dostu üretim yönetmelikleri kapsamında, geleneksel alev geciktirici kartların geliştirilmiş versiyonu olarak halojensiz çevre dostu alev geciktirici CCL’ler geliştirilmiştir. Bromlu alev geciktirici katkı maddelerini içermeyen bu laminatlar, yangın direnci ile çevre uyumunu bir araya getirir ve yeni nesil ana akım yeşil alt tabakalar haline gelmiştir.
Elektronik donanımın minyatürleşmesi, yüksek hızlı sinyal iletimi ve artan kararlılık gereksinimleri, CCL’lere yönelik performans taleplerini sürekli yükseltmektedir. Temel performans göstergelerindeki farklılıklara göre CCL’ler dört ürün grubuna ayrılır: genel amaçlı standart sınıf, düşük dielektrikli yüksek hız iletim sınıfı, yüksek sıcaklığa dayanıklı sınıf ve düşük termal genleşme katsayılı (düşük CTE) hassas sınıf.
Yüksek sıcaklığa dayanıklı laminatlar 150°C’nin üzerinde sürekli sıcaklıklara dayanabilirken, düşük CTE’li alt tabakalar öncelikle IC paketleme alt tabakalarında kullanılır ve yüksek sıcaklıkta kart deformasyonunun paketleme hassasiyetini tehlikeye atmasını engeller.
Elektronik sektöründe, giriş seviyesinden yüksek performanslı seviyeye doğru sıralanan standartlaştırılmış kalite sınıf sıralaması oluşturulmuştur: 94HB, 94V-0, 22F, CEM-1, CEM-3 ve FR-4. Her sınıf malzeme yapısı, işleme yöntemleri ve uygulama alanları açısından belirgin farklar barındırır.
94HB: Alev geciktirme özelliği bulunmayan temel kağıt bazlı laminattır, en alt seviye PCB alt tabakasıdır. Yalnızca zımbalama yöntemiyle işlenebilir. Zayıf ısı ve yangın direnci, güç devre kartlarında kullanılmasını tamamen engeller.
94V-0: Temel yangın direncine sahip alev geciktirici kağıt bazlı laminattır, büyük ölçüde zımbalama ile işlenir ve basit düşük frekanslı genel devre kartlarında kullanılır.
22F: Kağıt ve cam elyaf malzemelerinin özelliklerini birleştiren tek taraflı yarı cam elyaf kompozit laminattır. Zımbalama işlemine uyumludur ve üstün maliyet-performans avantajı sunar.
CEM-1: Yarı cam elyaf kartlara kıyasla üstün yapısal kararlılığa sahip tek taraflı tam cam elyaf laminattır. Daha yüksek işleme hassasiyeti gerektirir ve sadece CNC delme işlemini destekler; zımbalama yapılamaz.
CEM-3: Çift taraflı yarı cam elyaf laminattır, giriş seviyesi çift taraflı alt tabakadır. Tamamen kağıttan üretilmiş çift taraflı pcb hariç tutulduğunda, çift taraflı CCL’ler arasında en düşük malzeme maliyetine sahiptir ve metrekare başına FR-4 laminatlardan 5–10 ABD doları daha ucuzdur. Basit yapısal yerleşimlere sahip çift taraflı pcb kullanılır.
FR-4: Mükemmel ısı direnci, yalıtım, alev geciktirme ve boyutsal kararlılık gibi olağanüstü genel performansa sahip çift taraflı tam cam elyaf kumaş laminatıdır. Endüstriyel ve tüketici elektroniği uygulamalarında evrensel ana akım alt tabaka olarak görev yapar.
Yanıcılık sınıf standartlarına ek açıklama: Sektördeki alev engelleme performansı en zayıftan en güçlüye doğru sıralanan yanıcılık dereceleri 94HB, V-2, V-1 ve 94V-0’dır; yüksek dereceler daha etkili alev geciktirme verimliliği anlamına gelir.
Prepreg (PP), çok Katmanlı pcb laminasyonunda ana yapıştırıcı malzemedir ve her model sabit bir standart kalınlığa karşılık gelir. Sektörde yaygın olarak kullanılan üç ana spesifikasyon mevcuttur: 0,0712 mm kalınlıktaki Model 1080, 0,1143 mm kalınlıktaki Model 2116 ve 0,1778 mm kalınlıktaki Model 7628.
Mühendisler, hedeflenen çok Katmanlı pcb kalınlık gereksinimlerine göre bu prepregleri seçip birleştirir. Malzeme tanımına ek netleştirme: FR-4 yalnızca tam cam elyaf kumaş bazlı laminatları ifade ederken, CEM-3 cam elyafı ve kağıt takviyesi ile harmanlanmış kompozit alt tabakalara işaret eder.
Dielektrik sabiti, PCB sinyal iletim bütünlüğünü ve hızını yöneten temel parametredir ve donanım devre tasarımında hayati bir referans ölçütüdür. Çoğu donanım geliştirme mühendisi bu parametreye yeterli ilgiyi göstermez çünkü bir laminatın dielektrik sabiti üretildikten sonra ham madde bileşimiyle kalıcı olarak belirlenir ve üretim sonrası ayarlama imkanı yoktur. Örneğin Shengyi PCB laminatlarının dielektrik sabiti 3,7 iken Ultron sınıfı PCB alt tabakalarında bu değer 4,2’dir.
Fiziksel açıdan bağıl dielektrik sabiti (aynı zamanda geçirgenlik olarak adlandırılır), vakumdaki elektrik alan şiddeti ile dielektrik ortamdaki elektrik alan şiddetinin oranıdır. Mutlak dielektrik sabiti, bağıl dielektrik sabiti ile vakum geçirgenliğinin çarpımına eşittir. Elektrik alanı içinde yüksek bağıl geçirgenliğe sahip malzemeler iç alan şiddetini büyük ölçüde zayıflatır; ideal bir iletkenin bağıl dielektrik sabiti sonsuza yaklaşır.
Bağıl dielektrik sabiti değeri, polimer laminatların kutuplaşma durumunun hassas sınıflandırılmasını sağlar: 3,6’dan büyük değerlere sahip malzemeler kutuplu ortamlar, 2,8 ile 3,6 arası değerlere sahip olanlar zayıf kutuplu ortamlar, 2,8’in altındaki değerlere sahip olanlar kutupsuz ortamlar olarak sınıflandırılır. Sinyal yayılma hızı, dielektrik sabitinin karekökü ile ters orantılıdır; daha düşük geçirgenlik daha hızlı sinyal iletimi sağlar.
Sektör standardı referans yayılma hızları pikosaniye başına 6 mil ve nanosaniye başına 6 inçtir. Basitçe ifade etmek gerekirse dielektrik sabiti ortam içindeki iletim direnci gibi davranır: Yüksek değerler elektrik sinyallerine daha fazla empedans oluşturur ve iletim verimini düşürür.
Dielektrik sabiti sabit bir değer değildir ve birçok dış etkene bağlı olarak değişir. Laminatın içsel malzeme bileşiminin yanı sıra test frekansı, ölçüm metodu, malzemenin nem içeriği ve ortam sıcaklığı, geçirgenlik ölçüm sonuçlarını değiştirir.
Nem özellikle belirgin bir etkiye sahiptir: Suyun dielektrik sabiti 70’e kadar ulaşır, bu nedenle laminatlarda az miktarda nem emilimi bile dielektrik sabitinde ciddi sapmalara yol açar. Bu sebeple hassas sınıf alt tabakalar, montaj öncesinde sıkı nem kontrolü gerektirir.
CCL malzeme sınıflandırması, yanıcılık dereceleri, performans spesifikasyonları, dielektrik sabiti ve diğer temel parametreler bir bütün olarak PCB alt tabaka malzeme seçimi için eksiksiz bir teknik çerçeve oluşturur. Tüm bakır kaplı laminat ve eşlik eden yardımcı malzemeler arasında belirgin performans farklılıkları mevcuttur; özel düşük dielektrikli ve yüksek sıcaklığa dayanıklı laminatlar ise yüksek hassasiyetli, yüksek hızlı elektronik ekipmanların gereksinimlerini tam olarak karşılar.
