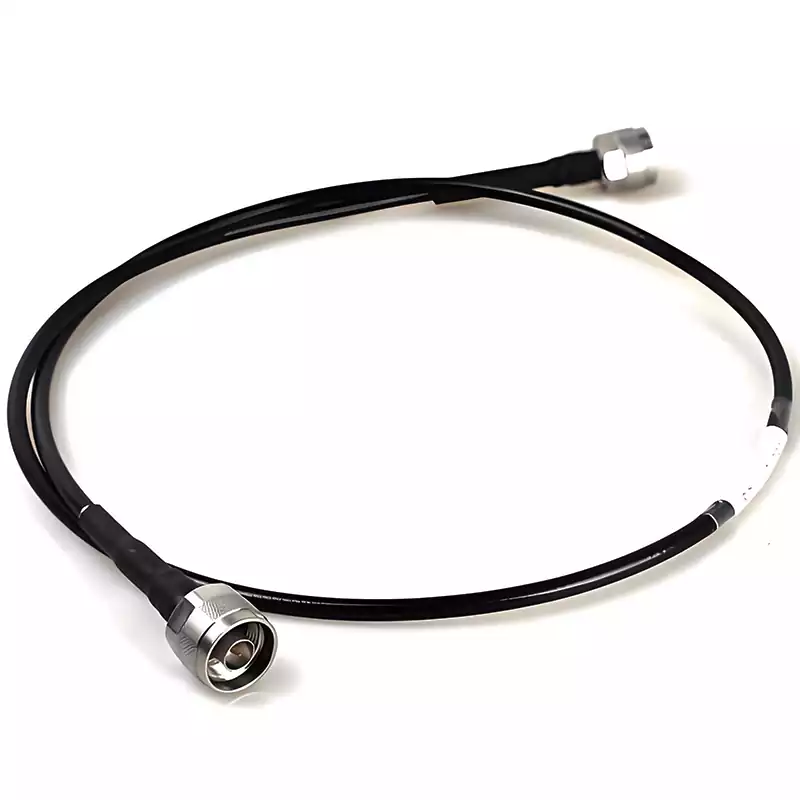

RF koaksiyel kablo, radyo frekansı sinyallerinin iletimi için özel olarak tasarlanmış bir kablo türüdür. Optimize edilmiş yapısal tasarım ve malzeme seçimi sayesinde, sinyal kaybını etkili bir şekilde azaltır ve dış paraziti bastırır. Kablosuz iletişim, yayıncılık ve televizyon, veri iletimi, uydu iletişimi ile test ve ölçüm ekipmanları gibi alanlarda yaygın olarak kullanılmaktadır.
RF Koaksiyel Kablo Temel Yapısı
1.İç İletken
Genellikle bakır veya gümüş kaplı bakırdan yapılan bu iletkenin temel işlevi,RF sinyallerini iletmektir.Yapısal olarak, tek katlı iletkenler ve çok telli bükümlü iletkenler olmak üzere iki türe ayrılır.
2.Yalıtım Katmanı
İç iletkeni saran bu tabakanın yaygın malzemeleri arasında polietilen (PE), politetrafloroetilen (PTFE) ve köpük malzemeler bulunur.Temel işlevi, iç ve dış iletkenler arasında elektrik yalıtımı sağlamak ve aynı zamanda yapısal destek görevi görmektir.
3.Dış İletken
Genellikle bakır örgülü ağ veya alüminyum folyo şeklindedir; bazı uygulamalarda ise tek parça metal boru yapısı kullanılır. Temel işlevi,dış elektromanyetik parazitlere karşı koruma sağlamak ve iç sinyal iletiminin istikrarını ve bütünlüğünü garantilemektir.
3.Dış Kılıf
Kablonun en dıştaki koruyucu tabakası olarak genellikle polivinil klorür (PVC),polietilen (PE) veya hava koşullarına karşı yüksek direnç gösteren malzemeler tercih edilir. Bu tabaka, nem, aşınma ve kimyasal korozyon gibi dış çevresel etkenlere karşı etkili bir koruma sağlar ve böylece iç yapıyı korur.
RF Koaksiyel Kablo Çalışma Prensibi
TEM Dalga Yayılma Modu
İdeal koşullar altında sinyal, iç ve dış iletkenler arasındaki dielektrik içinde enine elektromanyetik dalga (TEM dalgası) olarak yayılır. Hem elektrik hem de manyetik alanlar yayılma yönüne dik konumdadır. Kesme frekansı bulunmadığından, DC’den milimetre dalga bandına kadar çalışma imkanı sağlanır.
Elektromanyetik Alan Sınırlandırması
İç ve dış iletkenler eşmerkezli olduğundan ve dış iletken topraklanmış olduğundan, elektromanyetik alan tamamen dielektrik tabaka içinde sınırlandırılır; bu da neredeyse hiç dışa doğru radyasyon olmamasına ve dış parazitlere karşı güçlü bir bağışıklığa neden olur.
Karakteristik Empedans Eşleşmesi
Kablonun karakteristik empedansı (genellikle 50Ω veya 75Ω), iç ve dış iletken yarıçaplarının oranı ve dielektrik sabiti ile belirlenir.
50Ω: Radyo iletişimi, radar ve test ekipmanlarında yaygın olarak kullanılır (güç ve kayıp dengeleme).
75Ω: Öncelikle yayıncılık, televizyon, CATV ve video gözetiminde kullanılır (gerilim iletimini optimize etme ve kaybı en aza indirme).
Sistemde konektörler veya yükler gibi bir empedans uyumsuzluğu varsa, sinyal yansımaları meydana gelir ve bu da duran dalgalar oluşturarak güç kaybına ve bozulmaya yol açar.
Yüksek frekanslı sinyal iletiminin avantajları
Standart çift telli kablo karşılaştırıldığında, koaksiyel yapı yüksek frekanslarda anten gibi enerji yayma sorununu ortadan kaldırır. Dış iletken kalkanı, elektromanyetik paraziti (EMI) ve sinyal zayıflamasını etkili bir şekilde önler.
RF Koaksiyel Kablo Sınıflandırılması
RF koaksiyel kablo, farklı özellikleri ve uygulama gereksinimlerine göre çeşitli tiplere ve teknik özelliklere ayrılabilir. Aşağıda, RF Koaksiyel Kablo yaygın olarak kullanılan bazı sınıflandırmaları yer almaktadır:
RG-6
RG-6, kablo televizyon, uydu televizyonu ve yayıncılık gibi alanlarda yaygın olarak kullanılan bir RF Koaksiyel Kablo. Düşük iletim kaybı ve iyi ekranlama performansı ile uzun mesafeli yüksek frekanslı sinyal iletimi için uygundur.
RG-58
RG-58, bilgisayar ağlarında ve kablosuz iletişim ekipmanlarında sıklıkla kullanılan kompakt bir RF Koaksiyel Kablo. Yüksek esneklik ve kurulum kolaylığı ile karakterize edilir, bu da onu kısa mesafeli yüksek frekanslı sinyal iletimi için uygun hale getirir.
RG-213
RG-213, esas olarak amatör radyo ve iletişim sistemlerinde kullanılan daha geniş çaplı bir RF koaksiyel kablodur. Düşük iletim kaybı ve mükemmel parazit direnci özelliklerine sahiptir, bu da onu uzun mesafeli, yüksek güçlü sinyal iletimi için uygun hale getirir.
Yukarıda bahsedilen yaygın sınıflandırmalara ek olarak, RG-59, RG-174, LMR-200 gibi başka RF koaksiyel kablo türleri de vardır ve her birinin kendine özgü uygulama senaryoları ve teknik gereksinimleri vardır.
RF Koaksiyel Kablo Temel Performans Göstergeleri
1.Karakteristik Empedans
RF kablol için standart karakteristik empedanslar genellikle 50 Ω ve 75 Ω’dur. 50 Ω, güç kapasitesi ile sinyal zayıflaması arasında optimum bir denge sağlar ve bu özelliği sayesinde RF ve mikrodalga sistemleri için evrensel bir standart haline gelmiştir; 75 Ω ise sinyal zayıflamasının en aza indirilmesine öncelik verir ve esas olarak yayıncılık, televizyon ve kablolu iletişim alanlarında kullanılır.
Empedans uyumsuzluğu doğrudan sinyal yansımasına neden olur, bu da duran dalga oranında bir artışa ve iletim verimliliğinde önemli bir azalmaya yol açar. Bu nedenle, kablo, konektörler ve sistem bağlantı noktaları tutarlı bir empedans sağlamalıdır; bu, maksimum güç iletimi ve minimum sinyal kaybı elde etmek için temel bir ön koşuldur.
2.Zayıflama (Ekleme Kaybı)
Zayıflama, bir kablo boyunca iletim sırasında elektromanyetik enerji kaybının derecesinin temel bir göstergesidir; bu kayıp esas olarak üç kaynaktan kaynaklanır: dielektrik kaybı, iletken kaybı ve radyasyon kaybı.Bir kablonun ekleme kaybı ne kadar büyükse,sinyal zayıflaması o kadar şiddetli ve iletim verimliliği o kadar düşük olur.
Kayıp özellikleri birçok parametre ile güçlü bir şekilde ilişkilidir: frekans arttıkça keskin bir şekilde artar,kablo uzunluğu ile orantılıdır ve iç ve dış iletkenlerin malzemeleri ile yalıtım dielektriğinin türü tarafından doğrudan etkilenir.
3.Gerilim Duran Dalga Oranı (VSWR)
RF kablo empedans kesintileri sinyal yansımasına neden olur ve bu da gelen dalga enerjisinin kaybına yol açar.Bir sistemde güç iletimini en üst düzeye çıkarmak ve yansımayı en aza indirmek, kablo ile diğer bileşenler arasındaki empedans uyumuna bağlıdır.
VSWR, sinyal yansıma derecesini doğrudan karakterize eder: değer ne kadar düşükse, kablonun empedansının tutarlılığı o kadar iyi ve sinyal iletim verimliliği o kadar yüksektir. Eşdeğer parametreleri yansıma katsayısı ve geri dönüş kaybıdır. Endüstri standartlarını örnek olarak alırsak, yüksek kaliteli mikrodalga kablo tertibatlarının VSWR’si tipik olarak 1,1 ile 1,3 arasında tutulur; bu, 26.4–17,7 dB’lik geri dönüş kaybına karşılık gelir ve gelen güç iletim verimliliği %99,8–98,3’e ulaşır. Basitçe ifade etmek gerekirse: 100 W güç girdiğinde, VSWR = 1,33 ise, çıkış gücü yaklaşık 98 W olur ve sadece 2 W güç yansıtılır.
4.Faz Kararlılığı
Kablonun bükülmesi doğrudan faz kaymalarına neden olur; bükülme yarıçapı ne kadar küçük, bükülme açısı ne kadar büyük ve bükülme sayısı ne kadar fazla olursa, faz kayması da o kadar belirgin hale gelir. Bükülme-faz kararlılığı, bir kablonun bükülme koşulları altında fazını koruma yeteneğini değerlendirmek için temel bir ölçüttür; kullanım sırasındaki bükülme davranışı, giriş fazını doğrudan etkiler.
Faz değişiminin şekli açıktır: bükülme yarıçapının azaltılması,bükülme açısının artırılması veya bükülme sayısının artırılması, faz kaymasını şiddetlendirir; ayrıca, faz değişiminin miktarı büyük ölçüde frekansla doğrusal bir korelasyon gösterir.
RF Koaksiyel Kablo Başlıca Uygulama Alanları
Yayın ve Televizyon Sinyali İletimi
Televizyon sinyali iletiminin en yaygın aracı olarak, televizyon antenleri ile alıcılar, set üstü kutular ve televizyonlar arasındaki sinyal bağlantısı ve iletimi için yaygın olarak kullanılmaktadır.
Kablosuz İletişim Sistemleri
Mobil iletişim baz istasyonlarında, iç mekan dağıtım sistemlerinde, kablosuz ekipmanlarda vb. baz istasyonları ile antenler arasında yüksek frekanslı sinyal iletimi sağlamak için kullanılır; ayrıca RF modüllerinde de kullanılır.
Bilgisayar Ağları ve Veri İletişimi
Yönlendiriciler, anahtarlar, modemler ve geniş bant erişimi gibi senaryolarda sinyal iletimi dahil olmak üzere ağ cihazları arasındaki sinyal bağlantısı için kullanılır.
Radar ve Uydu İletişimi
Radar sistemleri, uydu yer istasyonları ve hava/deniz iletişim ekipmanları için uygundur ve yüksek frekanslı, yüksek güçlü RF sinyallerinin istikrarlı iletimini sağlar.
Test, Ölçüm ve Enstrümantasyon
Spektrum analizörleri, sinyal üreteçleri ve ağ analizörleri gibi ekipmanlarda sinyal iletimi ve kalibrasyon amacıyla laboratuvarlarda, üretim testlerinde ve RF testlerinde yaygın olarak kullanılmaktadır.
Olağanüstü ekranlama ve iletim performansı ile RF koaksiyel kablo, 5G baz istasyonlarından uydu iletişimine kadar çok çeşitli yüksek frekanslı uygulamalar için sağlam bir temel sağlar. Teknoloji daha yüksek frekans bantlarına doğru ilerledikçe, her şeyin internetinin geleceğini birbirine bağlayan önemli bir fiziksel katman köşe taşı olarak hizmet vermeye devam edecektir.
