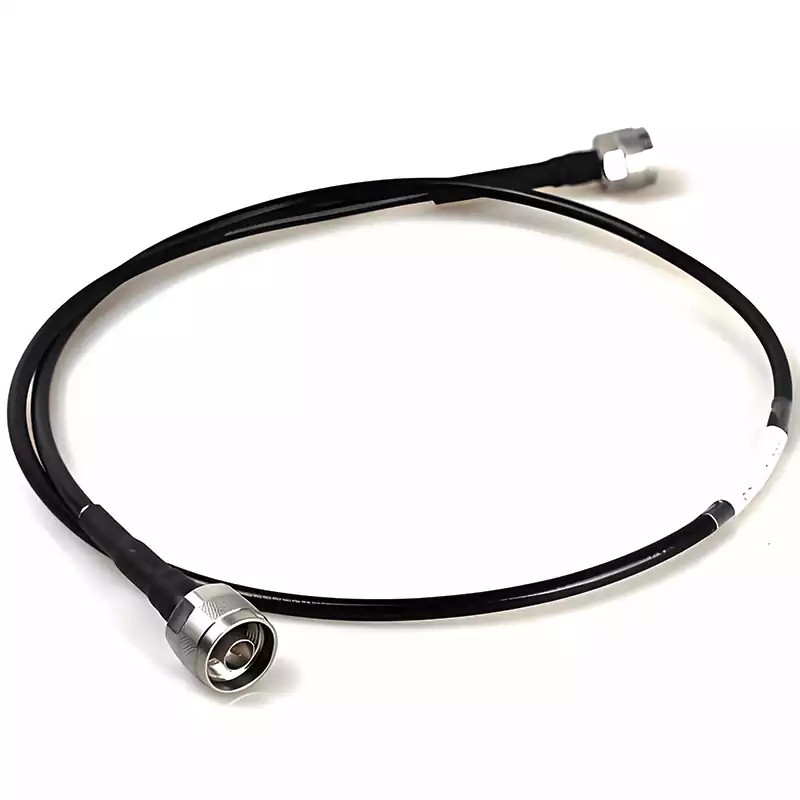

кабель коаксиальный радиочастотный (RF Coaxial Cable) — это кабель, специально предназначенный для передачи радиочастотных сигналов. Благодаря оптимизированной конструкции и подбору материалов он позволяет эффективно снизить потери сигнала и подавить внешние помехи, поэтому широко используется в таких областях, как беспроводная связь, радио- и телевещание, передача данных, спутниковая связь, а также в испытательном и измерительном оборудовании.
Основная конструкция кабель коаксиальный радиочастотный
1.Внутренний проводник
Обычно изготавливается из меди или посеребренной меди. Его основная функция — передача радиочастотных сигналов. По конструкции он бывает двух типов: одножильный сплошной проводник и многожильный скрученный проводник.
2.Изолирующий слой
Он обернут вокруг внутреннего проводника. Обычно используются такие материалы, как полиэтилен (PE), политетрафторэтилен (PTFE) и вспененные материалы. Этот слой обеспечивает электрическую изоляцию между внутренним и внешним проводниками, а также выполняет функцию структурной опоры.
3.Внешний проводник
Чаще всего представляет собой медную оплетку или алюминиевую фольгу, в некоторых случаях используется конструкция из сплошной металлической трубки. Основная функция — экранирование внешних электромагнитных помех, обеспечение стабильности и целостности передачи внутреннего сигнала.
4.Внешняя оболочка
Является самой внешней защитной структурой кабеля. Часто изготавливается из полихлорвинила (PVC), полиэтилена (PE) или материалов с высокой атмосферостойкостью. Эффективно противостоит воздействию внешней среды, такому как влага, износ и химическая коррозия, защищая внутреннюю структуру.
Принцип работы кабель радиочастотный коаксиальный диапазона
Режим передачи TEM-волн
В идеальных условиях сигнал распространяется в видепоперечных электромагнитных волн (TEM-волн) в диэлектрике между внутренним и внешним проводниками, при этом электрическое и магнитное поля перпендикулярны направлению распространения. Кабель не имеет граничной частоты и может работать в диапазоне от постоянного тока до миллиметровых волн
Ограничение электромагнитного поля
Поскольку внутренний и внешний проводники расположены концентрически, а внешний проводник заземлен, электромагнитное поле полностью ограничено слоем диэлектрика, практически не излучается наружу и обладает высокой устойчивостью к внешним помехам.
Согласование характеристического импеданса
Характеристический импеданс кабеля (обычно 50 Ом или 75 Ом) определяется соотношением радиусов внутреннего и внешнего проводников и диэлектрической проницаемостью диэлектрика.
50 Ом: широко используется в радиосвязи, радиолокации, испытательном оборудовании (баланс мощности и потерь).
75 Ом: в основном используется в радио- и телевещании, кабельном телевидении, видеонаблюдении (оптимизация передачи напряжения и низкие потери).
Если в системе имеется несоответствие импеданса разъемов, нагрузки и т. д., возникаетотражение сигнала, образуется стоячая волна, что приводит к потерям мощности и искажениям .
Преимущества передачи высокочастотных сигналов
По сравнению с обычными двухжильными проводами, коаксиальная конструкция позволяет избежать проблемы излучения энергии, подобной антенне, на высоких частотах, а экранирование внешнего проводника эффективно подавляет электромагнитные помехи (EMI) и затухание сигнала.
Классификация кабель коаксиальный радиочастотный
Коаксиальные кабели для радиочастот можно разделить на различные типы и спецификации в зависимости от их характеристик и требований к применению. Ниже приведены несколько распространенных классификаций коаксиальных кабель коаксиальный радиочастотный:
RG-6
RG-6 — это широко используемый кабель коаксиальный радиочастотный, применяемый в основном в таких областях, как кабельное телевидение, спутниковое телевидение и радиовещание. Он отличается низкими потерями при передаче и хорошими экранирующими свойствами, что делает его подходящим для передачи высокочастотных сигналов на большие расстояния.
RG-58
RG-58 — это коаксиальный кабель малого размера, который часто используется в компьютерных сетях и устройствах беспроводной связи. Он отличается высокой гибкостью и простотой монтажа, подходит для передачи высокочастотных сигналов на короткие расстояния.
RG-213
RG-213 — это коаксиальный кабель большого размера, который в основном используется в любительском радио и системах связи. Он имеет низкие потери при передаче и отличную помехоустойчивость, подходит для передачи сигналов на большие расстояния и с высокой мощностью.
Помимо вышеупомянутых распространенных типов, существуют и другие виды коаксиальных кабелей, такие как RG-59, RG-174, LMR-200 и т. д., каждый из которых имеет свои специфические области применения и технические требования.
Основные ключевые характеристики кабель коаксиальный радиочастотный
1.Характеристическое сопротивление
Стандартными значениями характеристического сопротивления для радиочастотных кабелей обычно являются 50 Ом и 75 Ом. Сопротивление 50 Ом обеспечивает оптимальный баланс между пропускной способностью и затуханием сигнала и является универсальным стандартом для радиочастотных и микроволновых систем; сопротивление 75 Ом ориентировано на минимальное затухание сигнала и в основном применяется в таких областях, как телерадиовещание и кабельная связь.
Несоответствие импеданса напрямую вызывает отражение сигнала, что приводит к увеличению коэффициента стоячей волны и значительному снижению эффективности передачи. Поэтому кабель, разъемы и порты системы должны иметь одинаковый импеданс — это основное условие для обеспечения максимальной мощности передачи и минимальных потерь сигнала.
2.Затухание (вносимые потери)
Затухание является ключевым показателем, характеризующим степень потерь электромагнитной энергии при передаче по кабелю. Потери в основном состоят из трех частей: потери в диэлектрике, потери в проводнике и излучаемые потери. Чем больше вносимые потери кабеля, тем сильнее затухание сигнала и тем ниже эффективность передачи.
Характеристики потерь тесно связаны с множеством параметров: они резко возрастают с повышением частоты, пропорциональны длине кабеля и одновременно напрямую зависят от материала внутреннего и внешнего проводников, а также типа изоляционного диэлектрика.
3.Коэффициент стоячей волны (VSWR)
Неравномерность импеданса радиочастотного кабеля приводит к отражению сигнала, что вызывает потерю энергии падающей волны. Максимальная мощность передачи и минимальное отражение в системе зависят от согласования импеданса кабеля с другими компонентами.
Коэффициент стоячей волны непосредственно характеризует степень отражения сигнала: чем меньше значение, тем лучше согласованность импеданса кабеля и тем выше эффективность передачи сигнала. Его эквивалентными параметрами являются коэффициент отражения и потери на отражение. Например, согласно отраслевым стандартам, коэффициент стоячей волны в высококачественных микроволновых кабельных сборках обычно контролируется в диапазоне 1,1–1,3, что соответствует обратному затуханию 26,4–17,7 дБ, а эффективность передачи падающей мощности может достигать 99,8%–98,3%. Проще говоря: при входной мощности 100 Вт, если VSWR = 1,33, выходная мощность составляет около 98 Вт, и только 2 Вт мощности отражаются.
4.Фазовая стабильность
Изгиб кабеля напрямую вызывает изменение фазы: чем меньше радиус изгиба, чем больше угол изгиба и чем больше количество изгибов, тем более заметным будет фазовое смещение. Сгиб — стабильность фазы — это ключевой показатель, характеризующий способность кабеля сохранять фазу в состоянии изгиба; поведение кабеля при изгибе во время эксплуатации напрямую влияет на фазу входа.
Закономерность изменения фазы ясна: уменьшение радиуса изгиба, увеличение угла изгиба и увеличение количества изгибов усиливают фазовое смещение; при этом величина изменения фазы имеет в основном линейную зависимость от частоты.
Основные области применения кабель коаксиальный радиочастотный
Передача сигналов радио- и телевещания
Являясь основным средством передачи телевизионных сигналов, широко используются для подключения и передачи сигналов между телевизионными антеннами и приемниками, приставками и телевизорами.
Системы беспроводной связи
Применяются в базовых станциях мобильной связи, системах внутренней распределительной сети, беспроводных устройствах и т. д. для обеспечения передачи высокочастотных сигналов между базовыми станциями, антеннами и радиочастотными модулями.
Компьютерные сети и передача данных
Используется для соединения сетевого оборудования, включая передачу сигналов между маршрутизаторами, коммутаторами, модемами и устройствами широкополосного доступа.
Радиолокация и спутниковая связь
Применяется в радиолокационных системах, наземных спутниковых станциях, бортовом и корабельном оборудовании связи, обеспечивая стабильную передачу высокочастотных радиосигналов большой мощности.
Тестирование, измерения и приборостроение
Широко используется в лабораториях, при производственном тестировании и радиочастотном контроле для передачи и калибровки сигналов в спектральных анализаторах, источниках сигналов, сетевых анализаторах и других устройствах.
Благодаря превосходным экранирующим и передаточным характеристикам кабель коаксиальный радиочастотный диапазона надежно поддерживают различные высокочастотные приложения — от базовых станций 5G до спутниковой связи. По мере развития технологий в сторону более высоких частотных диапазонов они будут по-прежнему служить ключевым фундаментом физического уровня, соединяя будущее всеобщего подключения.
