Qu’est-ce que le FR-4 ?Le FR-4 est l’abréviation courante des matériaux à résine époxy renforcée de fibres de verre, largement utilisés dans l’industrie des circuits imprimés (PCB). Strictement parlant, le FR-4 n’est pas un nom de matériau exclusif, mais une classification relative aux propriétés d’ignifugation. Cette norme de spécification est établie par la National Electrical Manufacturers Association (NEMA) des États-Unis.
L’abréviation FR signifie Flame-Retardant (ignifugé) ; le terme FR-4 désigne spécifiquement les stratifiés cuivrés (CCL) dont la matrice est en résine époxy, le renfort en tissu de fibres de verre tissé et qui possèdent un indice d’ignifugation UL94 V-0.
Aujourd’hui, une large gamme de matériaux composites de classe FR-4 est disponible pour la fabrication des circuits imprimés. La plupart des formulations courantes sont élaborées à base de résine époxy tétrafonctionnelle associée à des charges et des fibres de verre de grade électronique.
Les différents substrats de circuits imprimés présentent des classes d’ignifugation distinctes. Le tableau ci-dessous indique la classification, la composition des matières premières et les performances d’ignifugation des différents types de substrats :
| Catégorie de substrat | Classe | Composition des matières premières | Propriété d’ignifugation |
|---|---|---|---|
| Substrat papier | XPC | Résine phénolique + papier cellulose | Non ignifugé, UL94 HB |
| Substrat papier | XXPC | Résine phénolique modifiée + papier cellulose | Non ignifugé, UL94 HB |
| Substrat papier | FR-1 | Résine phénolique ignifugée + papier cellulose | Ignifugé, UL94 V-1 |
| Substrat papier | FR-2 | Résine phénolique ignifugée + papier cellulose | Ignifugé, UL94 V-1 |
| Substrat en tissu de fibres de verre | FR-4 | Résine époxy + tissu de fibres de verre tissé | Ignifugé, UL94 V-0 |
| Substrat en tissu de fibres de verre | FR-5 | Résine époxy + tissu de fibres de verre tissé | Ignifugé, UL94 V-0 |
| Substrat composite | CEM-1 | Résine époxy + papier cellulose + tissu de fibres de verre tissé | Ignifugé, UL94 V-0 |
| Substrat composite | CEM-3 | Résine époxy + tissu de fibres de verre tissé + feutre de verre | Ignifugé, UL94 V-0 |
Présentation des différents types de substrats
1.Substrats papier
Les substrats papier utilisent la résine phénolique comme liant et le papier cellulose de pâte de bois comme matériau de renfort superficiel. Les XPC et XXPC ne disposent d’aucune propriété d’ignifugation, tandis que les FR-1, FR-2 et FR-3 sont équipés d’une fonction ignifugée. Grâce à leur faible coût global, ils sont principalement utilisés dans les produits électroniques bas de gamme tels que les jouets, les postes radio, les téléphones fixes et les calculatrices.
2.Substrats en tissu de fibres de verre
Également appelés plaques époxy, plaques de fibres de verre ou panneaux fibreux, le FR-4 appartient à cette catégorie. Ces substrats reposent sur la résine époxy comme liant et le tissu de fibres de verre de grade électronique comme matériau de renfort de base ; le FR-4 et le FR-5 sont tous deux des classes ignifugées. Les stratifiés cuivrés à fibres de verre époxy se distinguent par une haute résistance mécanique, une excellente résistance thermique et des propriétés diélectriques supérieures. En tant que substrat le plus largement utilisé avec un champ d’application étendu, ils sont massivement employés dans les communications mobiles, les télévisions numériques, l’électronique grand public et d’autres domaines.
3.Substrats composites
Les modèles principaux sont le CEM-1 et le CEM-3. Leurs propriétés mécaniques et leurs coûts de fabrication se situent entre ceux des substrats en tissu de fibres de verre et des substrats papier phénoliques.
Le CEM-3 présente des performances électriques équivalentes aux matériaux FR-4 standard, associées à une meilleure usinabilité au perçage. Certains produits CEM-3 surpassent les matériaux FR-4 ordinaires en termes d’indice de résistance au cheminement électrique (CTI), de précision dimensionnelle et de stabilité dimensionnelle.
Paramètres de performance du FR-4
Les indicateurs de performance clés du FR-4 incluent la température de transition vitreuse (Tg), la température de décomposition thermique (Td), le facteur de dissipation (Df), la constante diélectrique (Dk), l’indice de résistance au cheminement électrique (CTI), le coefficient de dilatation thermique (CTE), le taux d’absorption d’eau et la force de pelage du feuille de cuivre.
Comparaison des paramètres des matériaux FR-4 courants des trois principaux fabricants : Isola, Nelco et Ventec
| Paramètre | Isola 370HR | Nelco N4000-13 | Ventec VT-47 |
|---|---|---|---|
| Tg (℃) | 180 | 210 | 170 |
| Td (℃) | 340 | 350 | 340 |
| Dk @10GHz | 3,92 | 3,60 | 4,27 |
| Df @10GHz | 0,025 | 0,009 | 0,046 |
| Classe CTI | 3 | 3 | 3 |
| Taux d’absorption d’eau (%) | 0,15 | 0,10 | 0,12 |
1.Température de transition vitreuse (Tg) et température de décomposition thermique (Td)
La Tg désigne la température critique à laquelle un matériau passe d’un état vitreux rigide à un état caoutchouteux déformable. En dessous de la Td, la transition thermique est réversible : le matériau retrouve sa rigidité après refroidissement en dessous de la Tg. Lorsque la température dépasse la Td, le FR-4 subit une décomposition thermique irréversible et une panne fonctionnelle permanente.
L’industrie classe les matériaux FR-4 en trois catégories selon leur valeur de Tg :
- FR-4 basse Tg : Tg ≈ 135 ℃
- FR-4 moyenne Tg : Tg ≈ 150 ℃
- FR-4 haute Tg : Tg ≈ 170 ℃
Conseil de sélection : Les matériaux haute Tg sont obligatoires pour les stratifications multicouches, les circuits imprimés à grand nombre de couches, les températures de brasage ≥ 230 ℃, les températures de fonctionnement à long terme supérieures à 100 ℃, le brasage par vague et toute autre condition de fonctionnement soumise à une forte contrainte thermique.
2.Facteur de dissipation (Df) et constante diélectrique (Dk)
Ces deux propriétés diélectriques fondamentales varient selon la fréquence du signal. Un Df élevé entraîne une forte atténuation de la transmission du signal, tandis que le Dk régit principalement la stabilité de l’impédance des pistes conductrices.
Classification du FR-4 selon la valeur de Df :
- Matériaux à perte standard : Df ≥ 0,02
- Matériaux à perte moyenne : 0,01 ≤ Df < 0,02
- Matériaux à faible perte : 0,005 ≤ Df < 0,01
- Matériaux à très faible perte : Df < 0,005
Indice de résistance au cheminement électrique (CTI)
Le CTI mesure la résistance d’un matériau isolant aux percées par cheminement électrique. La carbonisation thermique de la surface isolante forme des chemins conducteurs qui finissent par provoquer des courts-circuits entre les électrodes. La valeur CTI est positivement corrélée aux performances d’isolation ; un CTI plus élevé permet de réduire la distance de cheminement entre les conducteurs.
Niveaux de performance (PLC) correspondant aux plages de tension CTI :
| Plage de tension CTI | Classe de performance PLC |
|---|---|
| CTI ≥ 600V | 0 |
| 400V ≤ CTI < 600V | 1 |
| 250V ≤ CTI < 400V | 2 |
| 175V ≤ CTI < 250V | 3 |
| 100V ≤ CTI < 175V | 4 |
| CTI < 100V | 5 |
Conseil de sélection : Pour les applications aérospatiales, navales, les équipements à haute tension et haut courant ainsi que les autres dispositifs nécessitant des performances d’isolation strictes, il est privilégié d’utiliser des matériaux FR-4 à haute classe CTI.

Limites des matériaux FR-4
Le FR-4 présente des avantages tels qu’un faible coût, une excellente usinabilité, des performances électriques stables, une haute résistance mécanique et une bonne résistance thermique. Néanmoins, il possède des inconvénients majeurs pour les produits à haute vitesse, haute fréquence et haute puissance.
1.Forte perte de transmission du signal
Les pertes de signal deviennent importantes sur le FR-4 à haute vitesse de transmission et pour les pistes conductrices longues. Le FR-4 classique affiche un Df d’environ 0,020, tandis que les substrats dédiés à haute vitesse atteignent un Df aussi faible que 0,004, soit un quart des pertes du FR-4. De plus, les pertes diélectriques du FR-4 augmentent fortement et linéairement avec la hausse de la fréquence, contrairement aux substrats haute fréquence qui présentent une croissance des pertes modérée et convergente. La conception de circuits imprimés haute vitesse nécessite l’utilisation de substrats à faible perte adaptés à la fréquence de fonctionnement.
2.Précision de régulation d’impédance insuffisante
La constante diélectrique Dk détermine directement l’impédance des pistes conductrices ; une discontinuité d’impédance entraîne des problèmes d’intégrité du signal tels que les dépassements, les réflexions et les oscillations. Le FR-4 présente une déviation maximale de Dk allant jusqu’à 10 %, tandis que les substrats haute fréquence et haute vitesse limitent cette déviation à moins de 2 %. La précision d’impédance maximale du FR-4 ne satisfait pas les exigences des conceptions d’impédance de haute précision.

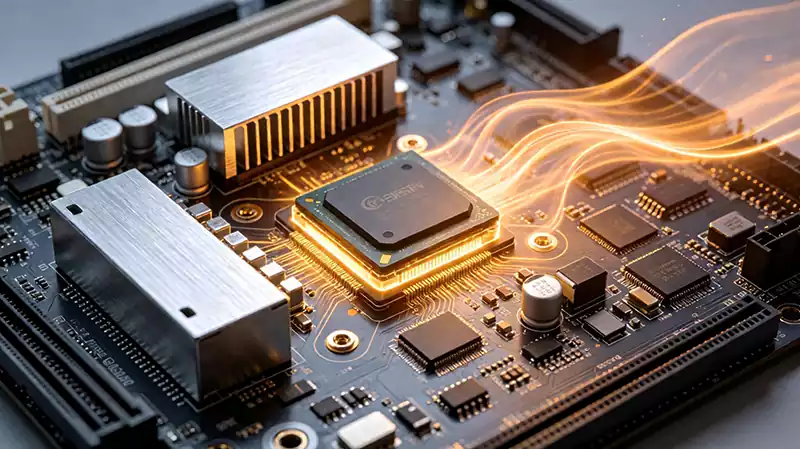

3.Faible conductivité thermique
Le FR-4 ne dispose que d’une conductivité thermique de 0,3 à 0,4 W/m·K, ce qui limite sa capacité de dissipation thermique. Pour les produits à haute puissance, des solutions telles que les substrats à haute conductivité thermique, les piliers ou blocs de cuivre intégrés et les circuits imprimés à noyau métallique sont utilisées pour améliorer l’efficacité de dissipation de la chaleur.
4.Stabilité thermique insuffisante à haute température
Sous une exposition prolongée à haute température, le FR-4 a tendance à se gauchir et à se déformer. La température maximale du brasage refold sans plomb atteint 250 ℃, supérieure à la Tg de la plupart des classes de FR-4. La dilatation et la contraction thermiques du matériau génèrent des contraintes internes, susceptibles de provoquer des soudures froides et des fissures de soudure sur les composants. Pour les assemblages de circuits imprimés avec des composants de dimensions supérieures à 3,2 × 1,6 mm, il est recommandé d’utiliser des substrats à faible coefficient de dilatation thermique (CTE).
