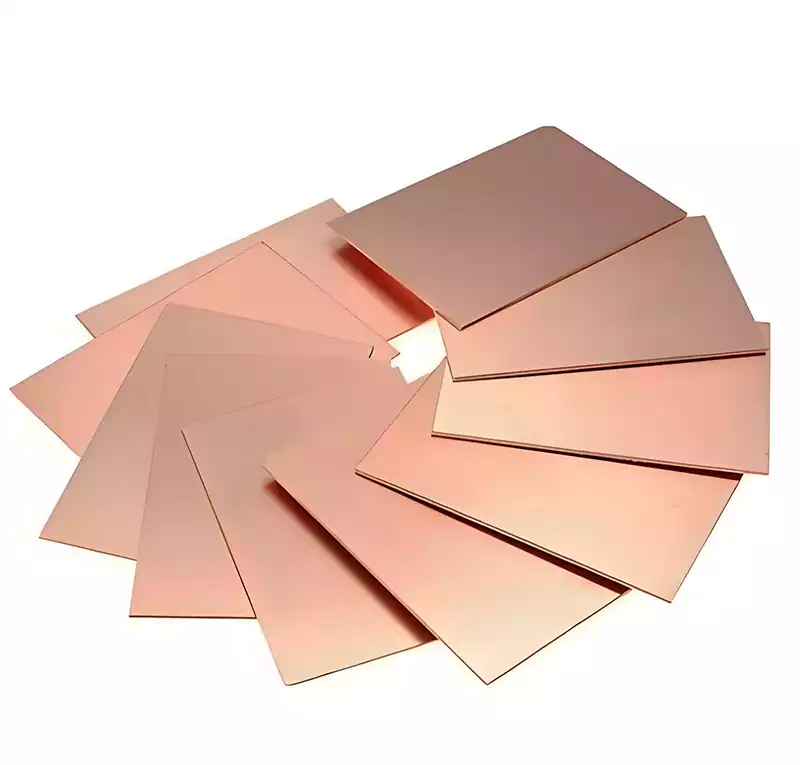

Les stratifié cuivré, abrégés CCL (Copper Clad Laminate), constituent le substrat de base essentiel pour la fabrication des circuits imprimés (PCB). Ils déterminent directement les performances d’isolation, la stabilité thermique, la capacité de transmission des signaux et la durée de vie globale des circuits imprimés. Ils sont largement utilisés dans de nombreux secteurs électroniques : électronique grand public, équipements de contrôle industriel, systèmes d’énergie nouvelle et serveurs.
Les stratifié cuivré fabriqués à partir de matériaux distincts, selon des procédés différents et dotés de caractéristiques de performance variées, présentent des plages d’application industrielles et des produits finaux radicalement différents. Maîtriser précisément leurs critères de classification, les écarts de qualité et leurs paramètres techniques fondamentaux constitue la base du choix des substrats de PCB, de la conception des circuits et du contrôle qualité des produits finis.
Cet article présente de manière systématique les schémas de classification dominants des stratifié cuivré, les classes de qualité normalisées du marché et les paramètres techniques clés tels que les préimprégnés et la constante diélectrique. Il analyse en profondeur la logique d’application industrielle et les points techniques essentiels des stratifié cuivré.
En tant que substrat principal de la fabrication des PCB, les stratifié cuivré se répartissent en cinq grandes familles selon la composition de leur matériau de renfort interne, chaque gamme étant adaptée à des conditions de fonctionnement et des besoins produits spécifiques. Ces cinq catégories sont les substrats à base de papier, les substrats à tissu de verre, les substrats composites de la série CEM, les substrats multicouches pour empilage progressif et les substrats fonctionnels spéciaux comme les laminés à noyau céramique ou à noyau métallique. Des écarts importants existent entre ces gammes au niveau de la dureté, de la résistance thermique et de l’usinabilité.
Le système de résine adhésive définit les capacités d’isolation, la résistance thermique et la stabilité dimensionnelle d’un CCL ; c’est un facteur déterminant des performances de la plaque.
La résine époxy est l’adhésif majoritairement employé pour les CCL à tissu de verre. Les références FR-4 et FR-5 offrent un équilibre de performances globales optimal, ce qui en fait les stratifié cuivré les plus répandus de l’industrie électronique actuelle. Au-delà des plaques à résine époxy, le marché propose une gamme de laminés à résine spéciale associés à des renforts comme le tissu de verre, les fibres de polyamide et les non-tissés. Les systèmes de résine haut de gamme regroupent la résine BT (bismaléimide triazine), le PI (polyimide), le PPO (polymère polyphénylène oxyde), la résine MS (maléimide-styrène), les résines cyanate et les résines polyoléfines, majoritairement destinés aux appareils électroniques haute précision.
Conformément aux normes de test d’inflammabilité UL, les stratifié cuivrése divisent en deux grandes catégories : ignifugés et non ignifugés. Les laminés non ignifugés répondent à la classification UL94-HB et n’ont aucune capacité de blocage des flammes. Les qualités ignifugées regroupent deux classes UL94 couramment utilisées : V-0 et V-1, qui limitent efficacement la propagation des flammes.
Face au renforcement constant des réglementations environnementales de fabrication, des CCL ignifugés écologiques sans halogène ont été développés en amélioration des plaques ignifugées traditionnelles. Exempts d’additifs ignifugés bromés, ces laminés concilient résistance au feu et conformité environnementale ; ils sont devenus la nouvelle génération dominante de substrats verts.
La miniaturisation des composants électroniques, la transmission de signaux à haut débit et l’exigence de stabilité accrue des appareils entraînent une hausse continue des exigences de performance sur les CCL. Selon les écarts de leurs indicateurs de performance clés, les stratifié cuivré se segmentent en quatre gammes de produits : gamme standard universelle, gamme haute vitesse à faible constante diélectrique, gamme haute résistance thermique et gamme précise à faible coefficient de dilatation thermique (faible CTE).
Les laminés haute résistance thermique supportent des températures continues supérieures à 150 °C. Les substrats à faible CTE sont principalement dédiés aux substrats d’encapsulation de circuits intégrés ; ils empêchent la déformation de la plaque à haute température, qui nuirait à la précision de l’encapsulation.
L’industrie électronique a établi une classification normalisée des qualités, classée du niveau d’entrée au haut rendement dans l’ordre suivant : 94HB, 94V-0, 22F, CEM-1, CEM-3 et FR-4. Chaque référence présente des différences notables au niveau de la structure matérielle, des procédés d’usinage et des domaines d’application.
94HB : Laminat basique à base de papier sans propriété ignifuge, le substrat PCB de gamme la plus faible. Seul l’estampage est possible pour son usinage. Sa très faible résistance thermique et au feu interdit totalement son utilisation sur les circuits d’alimentation.
94V-0 : Laminat à base de papier ignifugé doté d’une protection incendie minimale, usiné majoritairement par estampage, utilisé sur des circuits simples basse fréquence polyvalents.
22F : Laminat composite unilatéral à semi-fibres de verre, combinant les propriétés du papier et des fibres de verre. Compatible avec l’estampage, il offre un excellent rapport qualité-prix.
CEM-1 : Laminat unilatéral à fibres de verre complètes, dont la stabilité structurelle dépasse celle des plaques à semi-fibres. Il requiert une précision d’usinage supérieure et ne supporte que le perçage CNC ; l’estampage n’est pas réalisable.
CEM-3 : Laminat double face à semi-fibres de verre, substrat double face d’entrée de gamme. Hors plaques double face entièrement papetières, c’est le substrat double face au coût matière le plus bas : son prix au mètre carré est inférieur de 5 à 10 dollars américains à celui des laminés FR-4. Il est réservé aux circuits double face à structure simple.
FR-4 : Laminat double face à tissu de verre intégral doté de performances globales exceptionnelles : excellente résistance thermique, isolation, ignifugation et stabilité dimensionnelle. C’est le substrat polyvalent majoritaire pour les applications industrielles et l’électronique grand public.
Complément sur la classification des qualités ignifugées : les classes d’inflammabilité du marché classées de la plus faible à la plus forte efficacité anti-flammes sont 94HB, V-2, V-1 et 94V-0 ; plus la classe est élevée, meilleure est l’efficacité ignifuge.
Les préimprégnés (abréviation PP) sont le matériau de liaison central pour l’empilage multicouche PCB, chaque référence correspondant à une épaisseur standard fixe. Trois spécifications dominantes sont largement employées sur le marché : référence 1080 d’épaisseur 0.0712 mm, référence 2116 d’épaisseur 0,1143 mm et référence 7628 d’épaisseur 0.1778 mm.
Les ingénieurs sélectionnent et assemblent ces préimprégnés selon l’épaisseur cible du circuit multicouche. Précision terminologique complémentaire : FR-4 désigne exclusivement les laminés à tissu de verre intégral, tandis que CEM-3 correspond aux substrats composites mélangeant renfort de tissu de verre et de papier.
La constante diélectrique est le paramètre central qui régit l’intégrité et la vitesse de transmission des signaux sur PCB ; c’est un indicateur de référence essentiel pour la conception des circuits matériels. La plupart des ingénieurs de développement matériel accordent peu d’attention à ce paramètre car la constante diélectrique d’un laminat est définitivement fixée par la composition des matières premières lors de sa fabrication, sans possibilité de réglage post-production. Par exemple, les laminés PCB de la marque Shengyi présentent une constante diélectrique de 3,7, tandis que les substrats de gamme Ultron affichent une valeur de 4,2.
Sur le plan physique, la constante diélectrique relative, également appelée permittivité, correspond au rapport entre l’intensité du champ électrique dans le vide et celle du champ électrique au sein d’un milieu diélectrique. La constante diélectrique absolue s’obtient par le produit de la constante diélectrique relative et de la permittivité du vide. Dans un champ électrique, les matériaux à forte permittivité relative atténuent fortement l’intensité du champ interne ; la constante diélectrique relative d’un conducteur idéal tend vers l’infini.
La valeur de la constante diélectrique relative permet de classifier précisément la polarité des laminés polymères : les matériaux dont la valeur dépasse 3,6 sont des milieux polaires, ceux compris entre 2,8 et 3,6 sont des milieux faiblement polaires, et ceux inférieurs à 2,8 des milieux apolaires. La vitesse de propagation du signal est inversement proportionnelle à la racine carrée de la constante diélectrique : plus la permittivité est faible, plus la transmission des signaux est rapide.
Les vitesses de propagation de référence standard du marché sont de 6 mil par picoseconde et 6 pouces par nanoseconde. En termes simples, la constante diélectrique agit comme une résistance à la transmission au sein du milieu : des valeurs élevées créent une plus grande impédance pour les signaux électriques et réduisent le rendement de transmission.
La constante diélectrique n’est pas une valeur fixe ; elle fluctue sous l’influence de nombreux facteurs externes. Outre la composition matérielle intrinsèque du laminat, la fréquence de test, la méthode de contrôle, la teneur en humidité du matériau et la température ambiante modifient les mesures de permittivité.
L’humidité exerce une influence particulièrement marquée : l’eau possède une constante diélectrique atteignant 70. Ainsi, une légère absorption d’humidité dans les laminés entraîne des écarts importants de la constante diélectrique. C’est pourquoi les substrats haute précision nécessitent un contrôle strict de l’humidité avant assemblage.
La classification matérielle des CCL, leurs classes d’inflammabilité, spécifications de performance, constante diélectrique et autres paramètres clés forment un cadre technique complet pour le choix des substrats de PCB. Des écarts de performance significatifs existent entre l’ensemble des stratifié cuivré et leurs matériaux auxiliaires associés. Les laminés spéciaux à faible constante diélectrique et haute résistance thermique répondent parfaitement aux exigences des appareils électroniques haute précision et haut débit.
